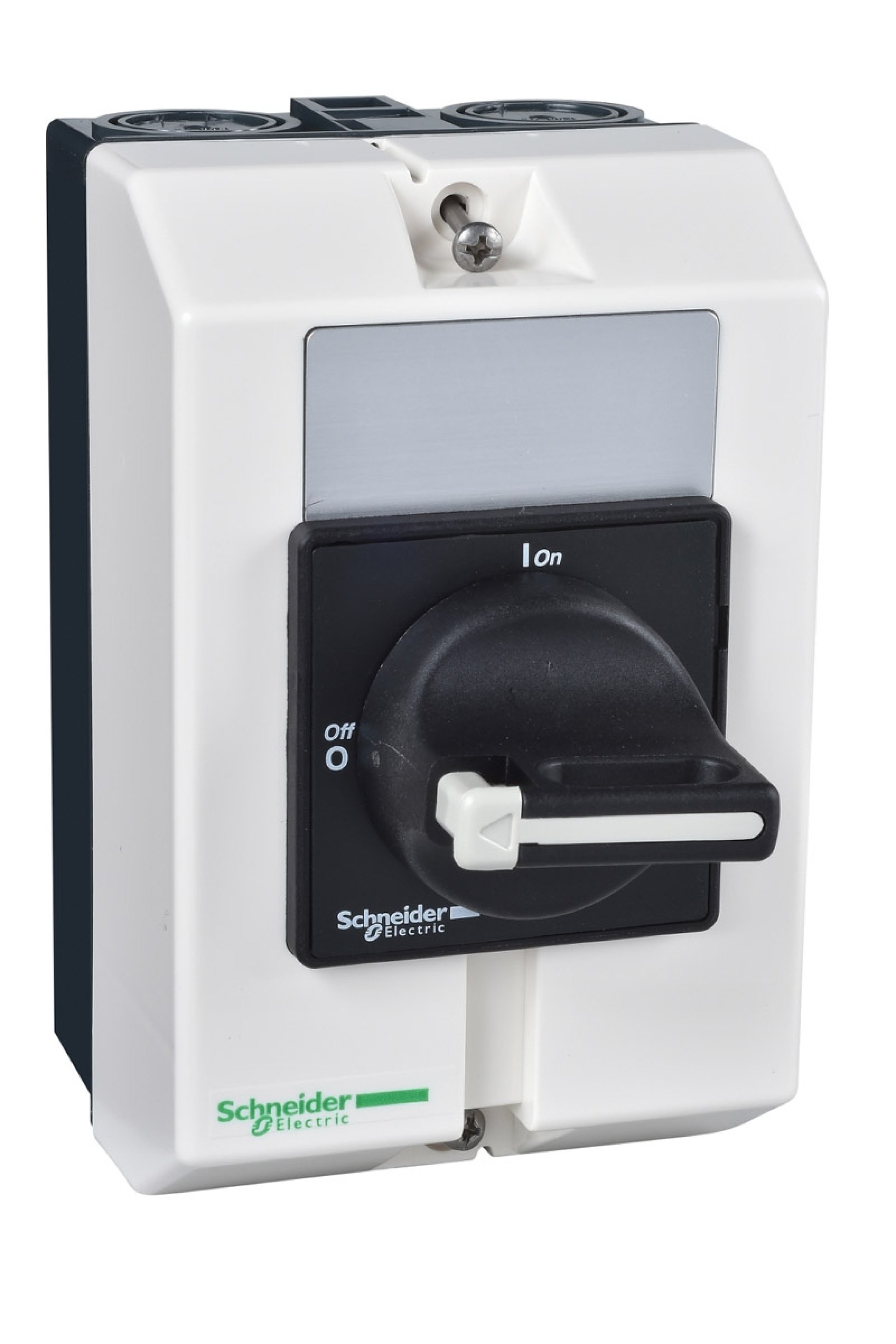

Schneider Yük Ayırıcı Ürün Özellikleri Seri : TeSys Ürün adı : TeSys VARIO Ürün grubu : VBF Cihaz uygulaması : Koruyucu bakım Ürün ya da bileşen tipi : Muhafazalı bağlantı kesici Performans düzeyi : Yüksek performans Kutup tanımı : 3P Kontrol tipi : Döner kol Kol rengi : Siyah Kol ön plaka rengi : Siyah Döner kurma kolu kilitleme : 1 ila 3 asmalı kilit 4…8 mm Tamamlayıcı Özellikler İşaretleme : 0 - 1 [Ue] nominal çalışma voltajı : 690 V AC [Uimp] nominal darbe dayanım voltajı : 8 kV [ITHE] Geleneksel kapalı termal akım : 16 A [Ie] nominal çalışma akımı : 11 A (AC-23A) -de 400 V W cinsinden nominal çalışma gücü : 5,5 kW -de 400 V (AC-23) Kesintili görev sınıfı : 30 Kapasite Yapma (i rms) : 200 A -de 400 V AC-21A [Icm] nominal kısa devre kapama kapasitesi : 1 kA -de 400 V Itepe'de [Icw] Anma kısa süreli dayanım Rms akımı : 300 A -de 400 V 1 s Nominal koşullu kısa devre akımı : 10 kA -de 400 V - ilgili sigorta 20 A aM Kesme kapasitesi : 200 A -de 400 V (AC-21A) 200 A -de 400 V (AC-22A) 200 A -de 400 V (AC-23A) Mekanik dayanıklılık : 100000 döngü Elektrik dayanıklılığı : 100000 döngü AC-21 30000 döngü DC-1...5 Çevresel özellik : Standart ortam Yalıtıma uygunluk : Evet Bağlantılar - terminaller : Vida kelepçesi terminalleri kablo 10 mm² - kablo sertligi: katı Vida kelepçesi terminalleri kablo 6 mm² - kablo sertligi: esnek - Kablo uçlu Sıkma torku : 2,1 N.m - üzerinde vida kelepçesi terminalleri Yangına dayanıklılık : 960 °C 'e uygun IEC 60595-2-1 Ön plaka boyutunu kullanın : 60 x 60 mm Yükseklik : 146 mm Genişlik : 90 mm Derinlik : 131 mm Ürün ağırlığı : 0,5 kg Ortam Koşulları Standartlar : IEC 60947-4-1 IEC 60204 Koruyucu bakım : TC IP koruma derecesi : IP65 'e uygun IEC 60529 Mekanik dayanıklılık : Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6 Şoklar 11 ms (30 Gn) 'e uygunIEC 60068-2-27 Nominal çalışma ortam sıcaklığı : -20…50 °C
