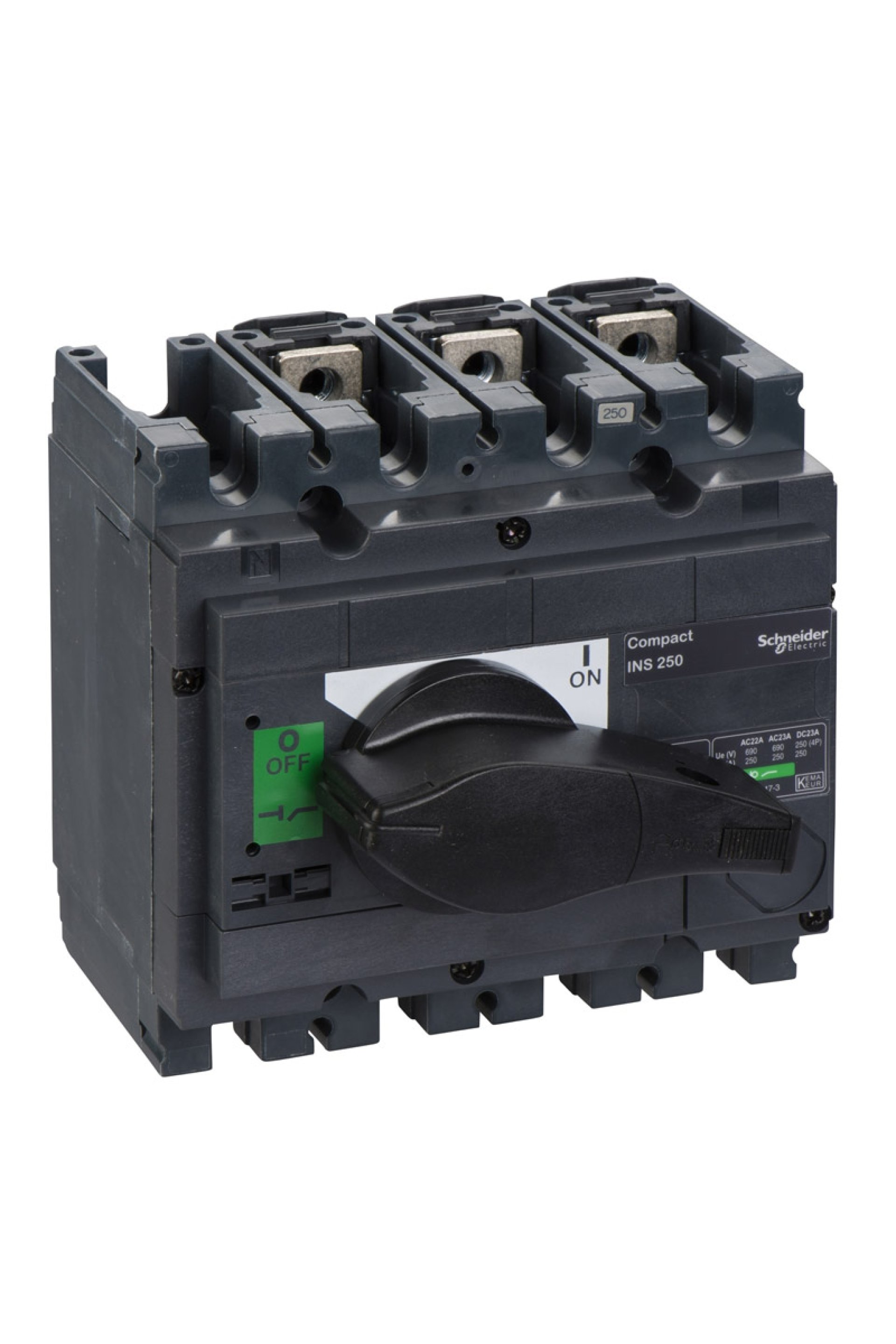

Schneider 31106 INS 250 3P Yük Ayırıcı

Schneider Yük Ayırıcı Ürün Özellikleri Seri : Compact Ürün ya da bileşen tipi : Bağlantı kesici Ürün adı : Compact INS Kutup tanımı : 3P Şebeke tipi : DC Şebeke frekansı : 50/60 Hz [Ie] nominal çalışma akımı : AC-22A: 250 A AC 50/60 Hz 220/240 V AC-22A: 250 A AC 50/60 Hz 380/415 V AC-22A: 250 A AC 50/60 Hz 440/480 V AC-22A: 250 A AC 50/60 Hz 480 V NEMA AC-22A: 250 A AC 50/60 Hz 500/525 V AC-22A: 250 A AC 50/60 Hz 660/690 V AC-23A: 250 A AC 50/60 Hz 220/240 V AC-23A: 250 A AC 50/60 Hz 380/415 V AC-23A: 250 A AC 50/60 Hz 440/480 V AC-23A: 250 A AC 50/60 Hz 480 V NEMA AC-23A: 250 A AC 50/60 Hz 500/525 V AC-23A: 250 A AC 50/60 Hz 660/690 V DC-22A: 250 A DC 125 V seri olarak 2 kutup DC-23A: 250 A DC 125 V seri olarak 2 kutup [Ui] nominal yalıtım voltajı : 750 V AC 50/60 Hz [Ith] klasik açık hava termik akımı : 250 A -de 60 °C [Icm] nominal kısa devre kapama kapasitesi : 30 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz 330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz [Ue] nominal çalışma voltajı : 250 V DC 690 V AC 50/60 Hz Yalıtıma uygunluk : Evet Kontak konum göstergesi : Evet Görünür kesme : Yok Kirletme derecesi : 3 Tamamlayıcı Özellikler Kontrol tipi : Doğrudan ön makaralı kol Kol rengi : Siyah Montaj Tipi : Sabit Montaj desteği : Ray Plaka Üst bağlantı : Ön Aşağı bağlantı : Ön Maksimum güç : AC-23: 132 kW -de 380/415 V AC 50/60 Hz AC-23: 150 kW -de 440 V AC 50/60 Hz AC-23: 150 kW -de 480 V AC 50/60 Hz (NEMA) AC-23: 160 kW -de 500/525 V AC 50/60 Hz AC-23: 210 kW -de 660/690 V AC 50/60 Hz AC-23: 75 kW -de 220/240 V AC 50/60 Hz AC-23: 75 kW -de 230 V AC 50/60 Hz (NEMA) Nominal görev : Kesintisiz [Icw] nominal kısa süreli dayanma akımı : 1,8 kA süresince 30 s 'e uygunIEC 60947-3 2,2 kA süresince 20 s 'e uygunIEC 60947-3 4,9 kA süresince 3 s 'e uygunIEC 60947-3 8,5 kA süresince 1 sn 'e uygunIEC 60947-3 Mekanik dayanıklılık : 15000 cycles Elektrik dayanıklılığı : AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-22A: 1500 cycles 690 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 690 V AC 50/60 Hz DC-22A: 1500 cycles 125 V DC seri olarak 2 kutup DC-23A: 1500 cycles 125 V DC seri olarak 2 kutup Bağlantı aralığı : 35 mm Yükseklik : 136 mm Genişlik : 140 mm Derinlik : 96 mm Ürün ağırlığı : 2 kg Ortam Koşulları Standartlar : IEC 60947-3 IEC 60947-1 Ürün sertifikaları : KEMA-KEUR CCC IP koruma derecesi : IP40 'e uygunIEC 60529 IK koruma derecesi : IK07 'e uygunEN 50102 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C
