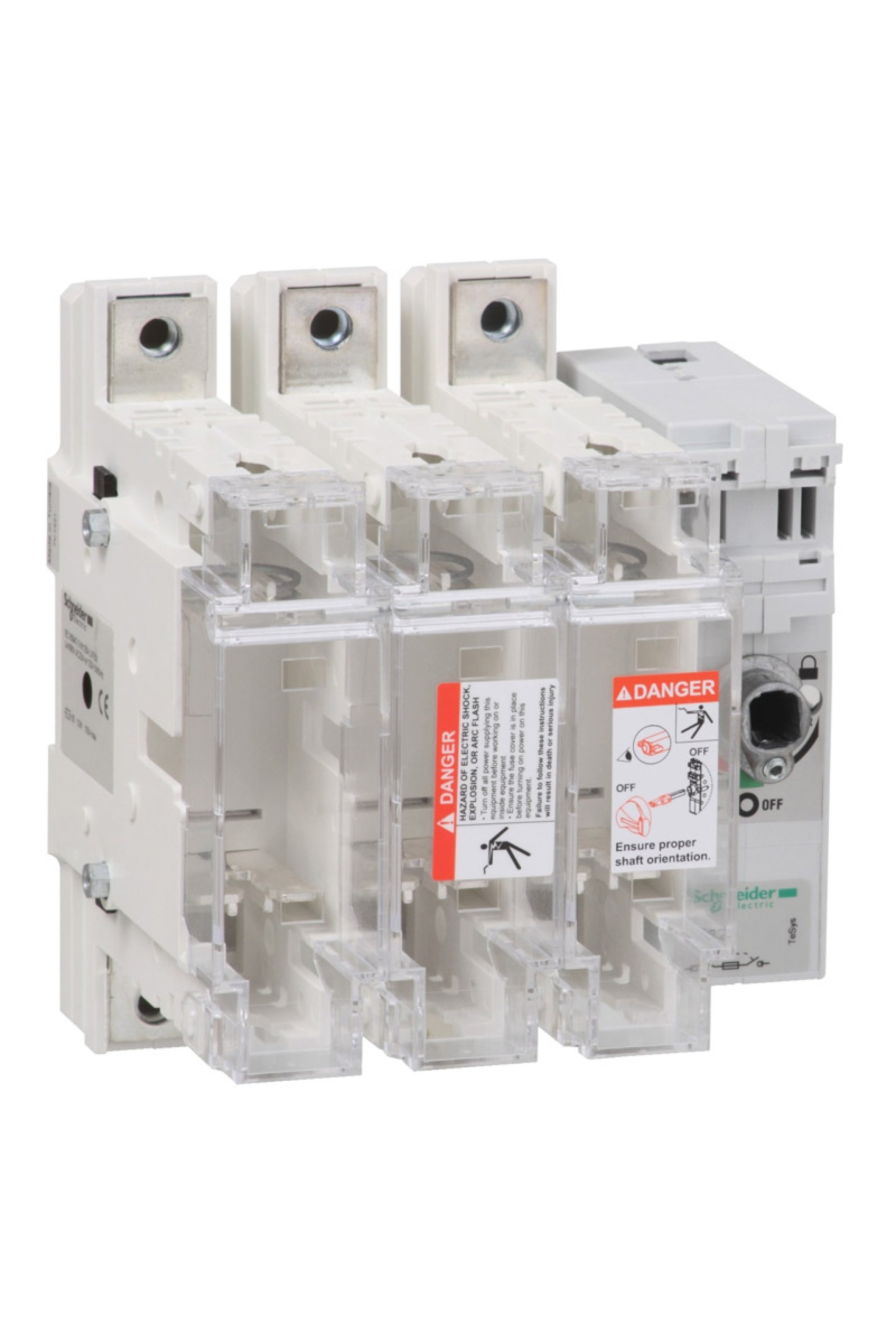

Schneider Yük Ayırıcı Ürün Özellikleri Seri : TeSys Ürün adı : TeSys GS Ürün grubu : GS2L Ürün ya da bileşen tipi : Yük ayırıcı sigortası Kutup tanımı : 3P Korumalı kutup açıklaması : 3t Kontak tipi ve düzenleme : 3 NA [Ith] klasik açık hava termik akımı : 160 A -de <40 °C [Ie] nominal çalışma akımı : 125 A -de 440 V faz başına seri olarak 2 kutup DC-23A Sigorta tipi : DIN Sigorta boyutu : 0 Şebeke tipi : DC AC Şebeke frekansı : 50/60 Hz Tamamlayıcı Özellikler Çalışma kolunun tipi : Harici sağ taraf Harici ön cephe Montaj desteği : Plaka [Ui] nominal yalıtım voltajı : 750 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 8 kV W cinsinden nominal çalışma gücü : 80 kW -de 400 V 110 kW -de 500 V 110 kW -de 690 V Kapama kapasitesi : 1600 A -de 400 V AC-23B Kesme kapasitesi : 1280 A -de 400 V (AC-23B) Kısa devre dayanımı : 20 kA Mekanik dayanıklılık : 10000 Döngü Elektrik dayanıklılığı : 1000 Döngü AC-23A 1000 Döngü AC-23B 200 Döngü DC-23A 200 Döngü DC-23B Bağlantılar - terminaller : Güç devresi: çubuklar20 mm² Güç devresi: pabuç-halka terminalleri50…95 mm² [Icm] nominal kısa devre kapama kapasitesi : 100 kA -de 400 V gG sigortaları ile koruma Sıkma torku : Güç devresi: 12 N.m Ortam Koşulları Standartlar : IEC 60947-3 Ürün sertifikaları : CE IP koruma derecesi : IP20 'e uygunIEC 60529 (terminal kapağı ile) Nominal çalışma ortam sıcaklığı : -20…70 °C Depolama ortam koşulları : -40…80 °C Yangına dayanıklılık : 850 °C sigorta kapağı 'e uygunIEC 60695-2-1 960 °C gövde 'e uygunIEC 60695-2-1 Yükseklik : 162 mm Genişlik : 190 mm Derinlik : 136,5 mm Ürün ağırlığı : 1,8 kg
