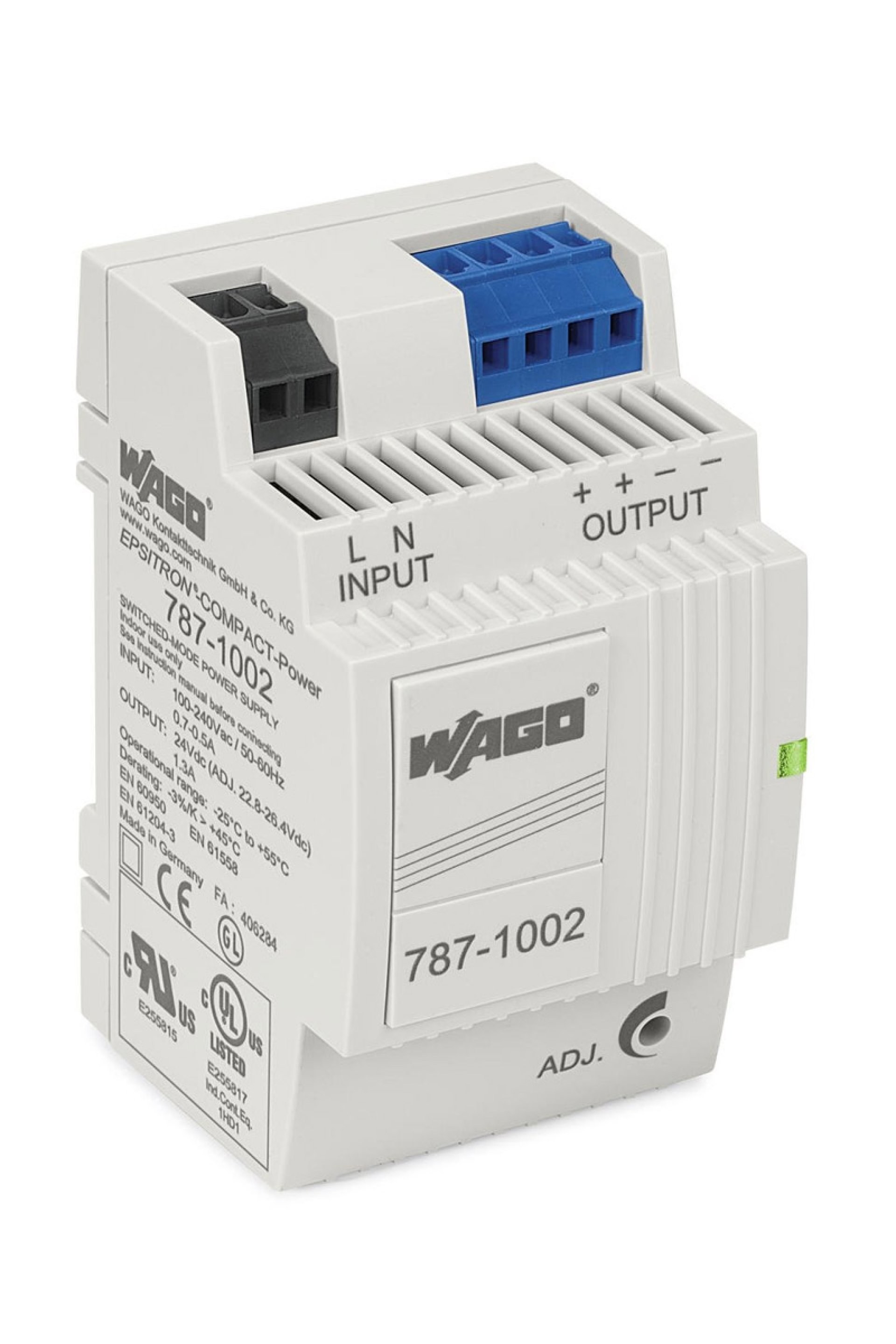

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 1 Nominal Giriş Voltajı U i nom : 1 x AC 100 … 240 V Giriş Gerilimi Aralığı : 1 x AC 85 … 264 V; DC 120 … 300 V Giriş Voltajı : I o ≤ 1 A (< 100 VAC) Nominal Şebeke Frekans Aralığı : 44 … 66 Hz; 0 Hz Giriş Akımı I i : ≤ 0,5 A (230 VAC) Deşarj Akımı : ≤ 1 mA Ani Akım : ≤ 30 A (NTC) Güç Faktörü Düzeltme (PFC) : Pasif Şebeke Arızası Tutma Süresi : ≥ 80 ms (230 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 22,8 … 26,4 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 1,3 A (24 VDC) Nominal Çıkış Gücü : 31,2 W Ayar Doğruluğu : ≤ 2 % Artık dalgalanma : ≤ 100 mV (tepe-tepe) Akım Sınırlaması : 1,1 x I a tipik Aşırı Yük Davranışı : Sabit akım Sinyal Ve İletişim Göstergeler : 1 x LED Çalışma Durumu Göstergesi (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 2,6 W (230 VAC; Yüksüz) Maks. Güç Kaybı P v max. : 7,3 W (100 VAC / 24 VDC; 1,3 A) Yeterlilik : 82 % Sigorta Koruması Dahili Sigorta : T 2 A / 250 V Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : Devre kesiciler 6 A (özellik: C), 10 A (özellik: B) veya üzeri Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV Koruma Sınıfı : II Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 30 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Aşırı Gerilim Koruma, İkincil : ≤ 40 VDC (Bir Hata Durumunda) Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : > 500000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış Bağlantı Teknolojisi : CAGE CLAMP ® Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 12 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 12 AWG Sıyırma Uzunluğu : 6 … 7 mm Geometrik Veriler Genişlik : 54 mm Yükseklik : 89 mm Derinlik : 59 mm Din-35 Rayının Üst Kenarından Uzunluk : 55 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ul 94'E Göre Tutuşabilirlik Değeri : V0 Ağırlık : 180 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +60 °C (-40 °C'de Cihaz Başlama Tip Testi Yapılmıştır) Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +80 °C Ul İçin Çevredeki Hava (Çalışma) Sıcaklığı : -25 … 55 °C Bağıl Nem : 6 … 96 % (Yoğunlaşmaya İzin Verilmez) Kapasite Düşüşü : % -3 / K (>45 °C) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1
