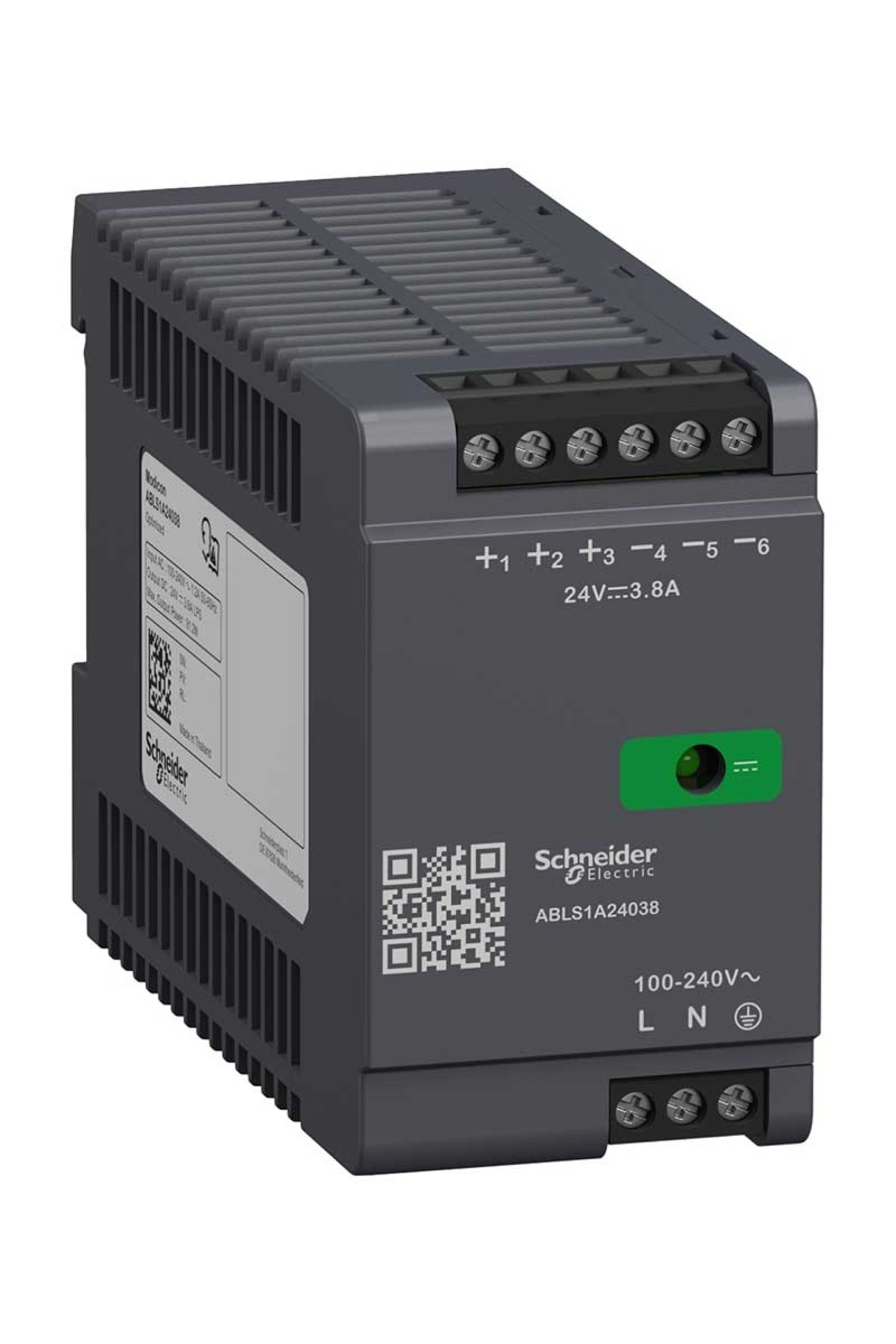

Schneider Electric Genel Güç Kaynakları Ürün Özellikleri Ürün ya da bileşen tipi : Güç besleme Güç besleme tipi : Düzenlenmiş anahtar modu Muhafaza malzemesi : Plastik Nominal giriş voltajı : 100...240 V AC monofaze W cinsinden nominal güç : 91,2 W Çıkış gerilimi : 24 V DC Güç besleme çıkış akımı : 3,8 A Tamamlayıcı Özellikler Giriş Voltaj Sınırları : 85...264 V AC Nominal ağ frekansı : 50…60 Hz Ağ Sistemi Uyumluluğu : TN Maksimum sızıntı akımı : 1 mA 240 V AC Giriş koruma tipi : Entegre sigorta (birbiriyle değiştirilemez) 3,15 A Kalkış akımı : 45,0 A -de 115 V 70,0 A -de 230 V 19 mm'lik vida adımı : 0.90 at 115 V AC 0.85 at 230 V AC Verimlilik : 87 % -de 115 V AC 89 % -de 230 V AC Çıkış voltajı ayarı : 24 V W cinsinden güç dağılımı : 13 W Akım tüketimi : < 1.2 A 115 V AC < 0.6 A 230 V AC Açma zamanı : < 3 s Tutma süresi : > 20 ms 100 V AC > 50 ms 230 V AC Kapasitif yüklerle başlangıç : 3000 µF Rezidüel dalgalanma : < 75 mV Beklenen kapasitör yaşam süresi : 10 yr Arizalar arasindaki ortalama süre (MTBF) : 1500000 h at 25 °C, tam yük conforming to SR 332 600000 h at 55 °C, 80 % load conforming to SR 332 Çıkış koruma tipi : Aşırı yük ve kısa devrelere karşı, koruma teknolojisi: otomatik sıfırlama Against over temperature, koruma teknolojisi: manual reset Aşırı gerilime karşı, koruma teknolojisi: manual reset Bağlantılar - terminaller : Vidalı bağlantı: 0,5...2,5 mm², (AWG 20...AWG 14) için giriş/çıkış Hat ve Yük Düzenleme : <%1 ağ 25°C 'de 0 ila%100 yük %2 ağ 25°C tam voltaj aralığı Durum LED'i : 1 LED (yeşil) çıkış gerilimi Derinlik : 100 mm Yükseklik : 75 mm Genişlik : 45 mm Ürün ağırlığı : 0,325 kg Çıkış kuplörü : Seri Montaj desteği : Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Double-profile DIN ray Dielektrik gücü : 3000 V ACile input to output yalıtım Ortam Koşulları Standartlar : EN 62368-1 EN/IEC 61204-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 EN 61000-3-3 UL 62368-1 CSA C22.2 No 62368-1 UL 508 CSA C22.2 No 107.1 EN/IEC 62368-1 Ürün sertifikaları : CE CUL Listelenen CUL Tanınan RCM CB Scheme EAC KC NEC: sınıf 2 Çevresel özellik : 3M4 'e uygun IEC 60721-3-3 Çalışma yüksekliği : < 2000 m Darbe dayanımı : 100 m/s² için 11 ms IP koruma derecesi : IP20 Çalışma için ortam hava sıcaklığı : -20…-10 °C°C başına% 2 akım düşüşüyle mounting position A < 2000 m -10…55 °C olmadan mounting position A < 2000 m 55…70 °C with akım derating of 3.33% per°C mounting position A < 2000 m Elektrik çarpmasına karşı koruma sınıfı : Sınıf I Kirletme derecesi : 2 Titreşim direnci : 3 mm (f= 2…9 Hz) 'e uygun IEC 60068-2-6 10 m/s² (f= 9…200 Hz) 'e uygun IEC 60068-2-6 Elektromanyetik bağışıklık : Immunity to electrostatic discharge - test seviyesi: 6 kV (kontak deşarjı) 'e uygunEN/IEC 61000-4-2 Immunity to electrostatic discharge - test seviyesi: 9 kV (hava deşarjı) 'e uygunEN/IEC 61000-4-2 Iletimli RF kesintilerine bağışıklık - test seviyesi: 10 V/m (80 MHz...2 GHz) 'e uygunEN/IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık - test seviyesi: 5 V/m (2...2,7 GHz) 'e uygunEN/IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık - test seviyesi: 3 V/m (2.7...6 GHz) 'e uygunEN/IEC 61000-4-3 Immunity to fast transients - test seviyesi: 4 kV (giriş-çıkışta) 'e uygunEN/IEC 61000-4-4 Kesinti bağışıklık testi - test seviyesi: 3 kV (güç beslemesi ve toprak arasında) 'e uygunEN/IEC 61000-4-5 Kesinti bağışıklık testi - test seviyesi: 1.5 kV (fazlar arasında) 'e uygunEN/IEC 61000-4-5 Iletimli RF kesintilerine bağışıklık - test seviyesi: 10 V (0,15...80 MHz) 'e uygunEN/IEC 61000-4-6 Manyetik alanlara bağışıklık - test seviyesi: 30 A/m (50...60 Hz) 'e uygunEN/IEC 61000-4-8 Gerilim düşmesine karşı bağışıklık 'e uygunEN/IEC 61000-4-11 Kesintili alan emisyonu 'e uygunEN 55016-2-3 Harmonik akım emisyonları için limitler 'e uygunEN 61000-3-2 Iletimli kesinti emisyonu 'e uygunEN 55016-1-2 Iletimli kesinti emisyonu 'e uygunEN 55016-2-1 Elektromanyetik emisyon : Iletimli emisyonlar 'e uygunEN 61000-6-3 Yayılmalı emisyonlar 'e uygunEN 61000-6-4
