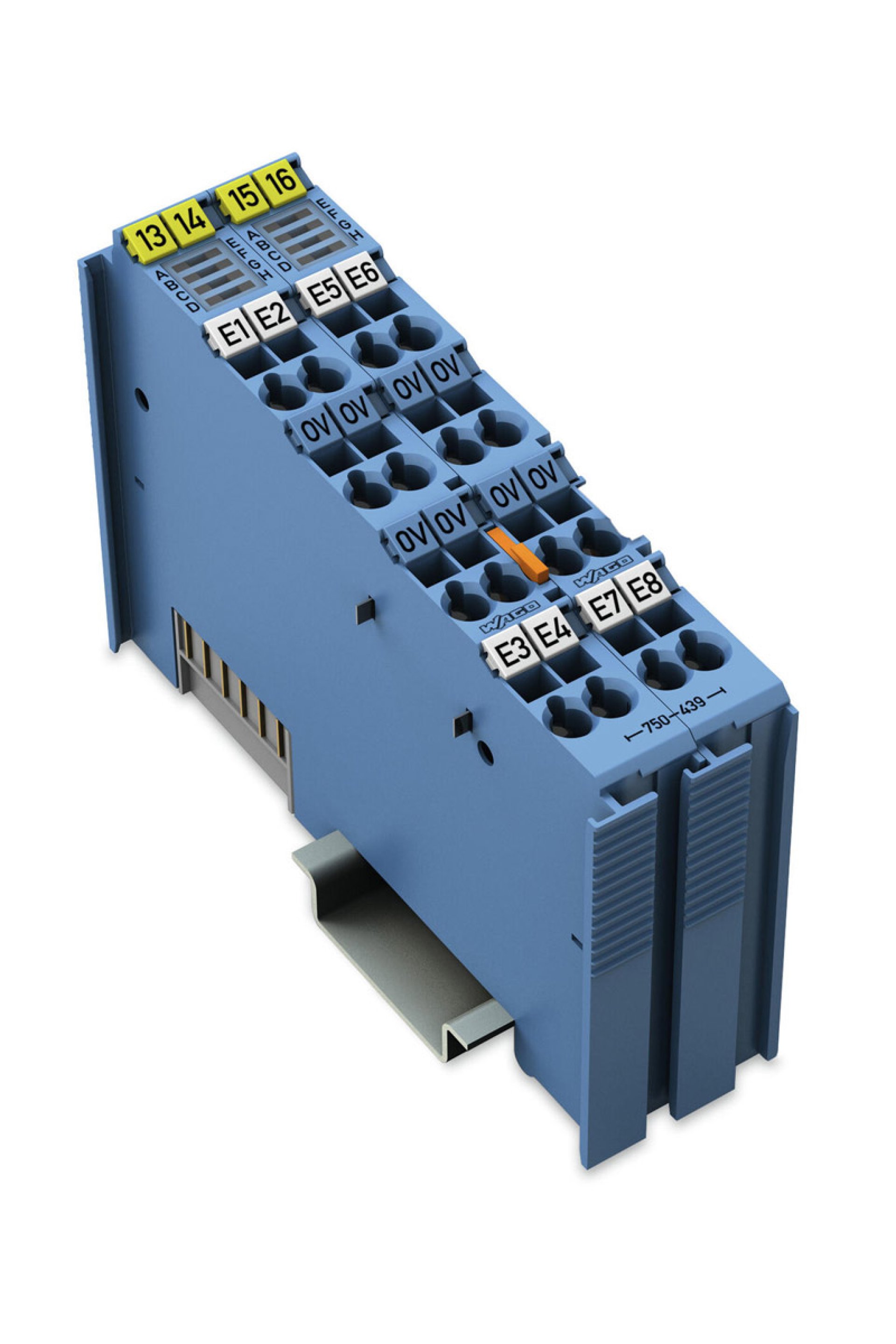

Wago Dijital Input Modülü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Dijital Giriş Sayısı : 8 Toplam Kanal Sayısı (Modül) : 8 Sinyal Tipi : NAMUR Sensör Besleme Gerilimi : 8,2 VDC; Kısa devre korumalı; izole kanallar Sensör Bağlantısı : 4 x (2 telli) Giriş Özelliği : Yüksek Taraf Anahtarlama Giriş Filtresi (Dijital) : 3 ms Açık Devre Gerilimi : 8,2 V Kısa Devre Akımı : ≤ 8.2 mA (± 0.2 mA) Sinyal Akımı (0) Namur : 1,2 mA Sinyal Akımı (1) Namur : 2,1 mA Anahtarlama Histeresisi : 0,2 mA Arıza Teşhisi : Kısa devre; Tel kopması (kapatılabilir) R Açık (Maks.) : 1000 Ω Giriş Puls Süresi : 5 ms Giriş Pals Ayrımı : 3 ms Güç Tüketimi P Max. : 1.2 W Giriş Veri Genişliği (Dahili) (Maks.) : 16 bits Çıkış (Dahili) Veri Genişliği (Maks.) : 16 bits Kendinen Güvenli Ex I : Evet Sistem Kaynağı Voltajı : 5 VDC; veri kişileri aracılığıyla Mevcut Tüketim, Sistem Kaynağı (5 V) : 56 mA Alan Besleme Gerilimi : 24 VDC; (Ex i güç kaynağı: UO = maks. 27,3 V) Mevcut Tüketim, Alan Kaynağı (Harici Yüksüz Modül) : 11 mA Güç Kaybı P V : 0.54 W İzolasyon : 300 VAC sistem/alan Gelen Güç Jumper İletişim Sayısı : 2 Giden Güç Jumper İletişim Sayısı : 2 Power Jumper Cari Taşıma Kapasitesi İletişim : 1 A Etiketleme : ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I Patlama Koruması Atex Rehberi : EN IEC 60079-0, -7, -11 Elektrik Şebekesi, Güvenliğe İlişkin Bilgi : U o = 11.76 V I o = 12.4 mA P o = 36.67 mW Doğrusal karakteristik eğri Reaktans Ex Ia Iic : L o = 100 mH; C o = 1 µF Reaktans Ex Ia Iib : L o = 100 mH; C o = 9.9 µF Reaktans Ex Ia Iia : L o = 100 mH; C o = 39 µF Reaktans Ex Ia I : L o = 100 mH; C o = 30 µF Reaktans : L ve C rekabetini hesaba katmayan tepkiler Bağlantı Verisi Bağlantı Teknolojisi: Giriş- / Çıkışlar : 16 x CAGE CLAMP® Bağlantı Türü (1) : Girişler/Çıkışlar Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 14 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 24 mm Yükseklik : 100 mm Derinlik : 67,8 mm Din-35 Rayının Üst Kenarından Uzunluk : 60,6 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Renk : Mavi Gövde Malzemesi : Polikarbonat; poliamid 6.6 Yangın Yükü : 1,673 MJ Ağırlık : 92,7 g Uygunluk İşareti : CE Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : 0 … +55 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Koruma Sınıfı : IP20 Kirlilik Derecesi (5) : IEC 61131-2'ye göre 2 Çalışma Yüksekliği : 0 … 2000 m Montaj Pozisyonnu : Yatay (Ayakta Duran/Yatay) veya Dikey Nısbi Nem (Yoğuşmasız) : 95 % Titreşime Dayanıklı : 4g IEC 60068-2-6'e göre Darbe Direnci : 15g IEC 60068-2-27'e göre Kirletici Maddelere Maruziyet : IEC 60068-2-42 ve IEC 60068-2-43'e göre İzin Verilen H 2 S Bağıl Nemde Kirletici Konsantrasyon % 75 : 10 ppm İzin Verilebilir 2 Bağıl Nemde Kirletici Konsantrasyon % 75 : 25 ppm
