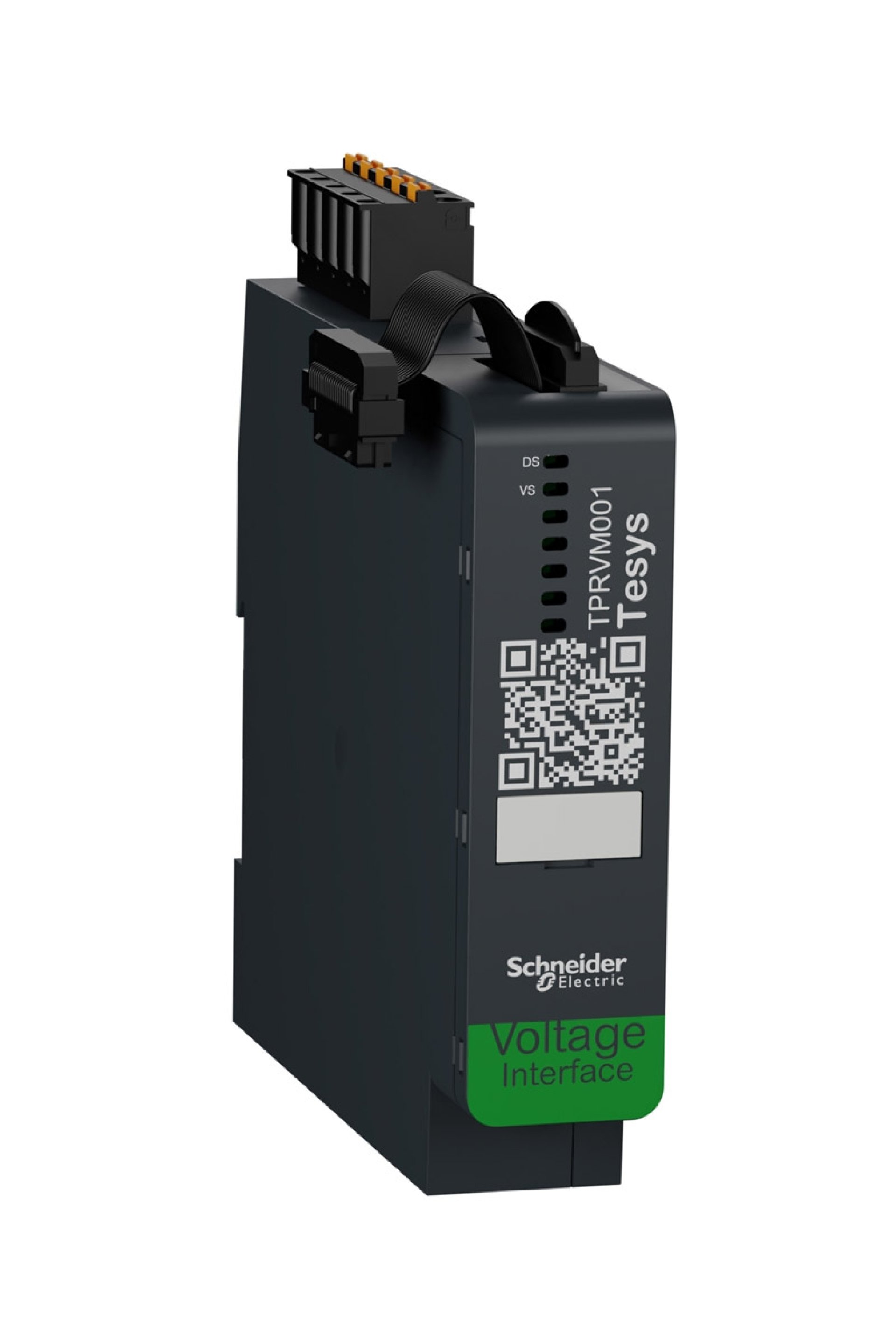

Schneider Gerilim Arayüz Modülü Ürün Özellikleri Seri : TeSys Ürün grubu : TPRVM Ürün ya da bileşen tipi : Voltaj arayüz modülü Ürün uyumluluğu : TPRBC hat birleştirici [Ue] nominal çalışma voltajı : 690 V AC 47...63 Hz [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 61010-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 61010-1 Aşırı gerilim kategorisi : III İzleme Türü : Faz Voltajı 100 ... 690 V Ölçüm doğruluğu : Gerilim: +/- 5 %, Yerel sinyalleme : DS (device status): 1 LED (yeşil/kırmızı) Tamamlayıcı Özellikler Akım tüketimi : 2 mA W cinsinden güç dağılımı : 0,5 W maksimum Standartlar : IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 Ürün sertifikaları : CSA UL EAC (pending) Montaj modu : Yatay ve dikey (35 mm simetrik ray) Bağlantılar - terminaller : Ölçüm girişi: çıkarılabilir yaylı terminal bloğu 3 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert Ölçüm girişi: çıkarılabilir yaylı terminal bloğu 3 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz Ölçüm girişi: çıkarılabilir yaylı terminal bloğu 3 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile Genişlik : 25 mm Yükseklik : 118 mm Derinlik : 114 mm Ürün ağırlığı : 0,159 kg Ortam Koşulları Depolama için ortam hava sıcaklığı : -25…70 °C Çalışma için ortam hava sıcaklığı : -10…60 °C Bağıl nem : 5…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan IP koruma derecesi : IP20 Kirletme derecesi : 2 Koruyucu bakım : TC Yangına dayanıklılık : 960 °C 'e uygun UL 94 Darbe dayanımı : 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 Titreşim direnci : 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygun IEC 60068-2-6 Elektromanyetik uyumluluk : Elektrostatik deşarj, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2) Yayılmalı RF alanları, seviye 3 (10 V/m) (EN/IEC 61000-4-3) Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4) Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5)
