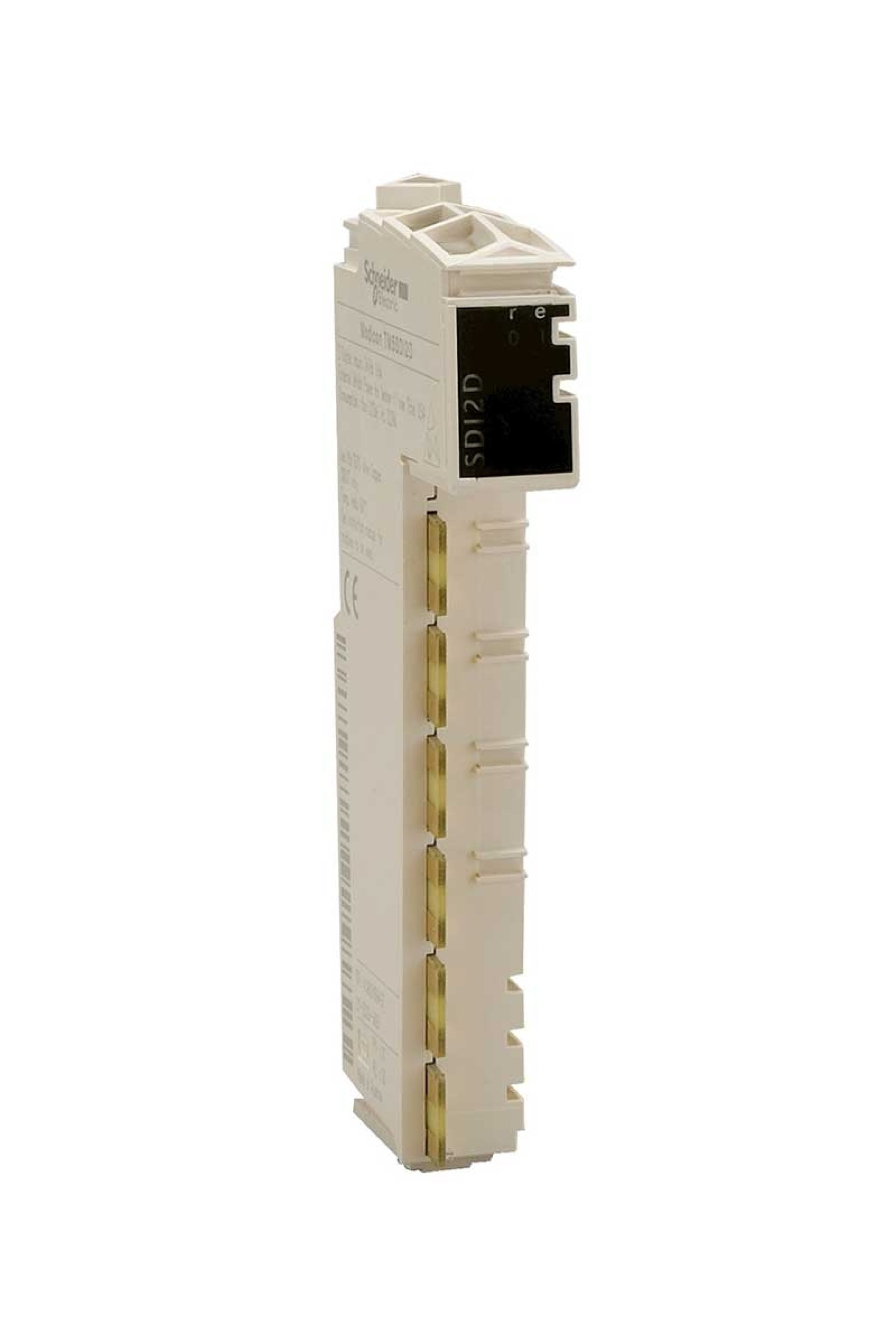

Schneider Dijital Çıkış Modülü Ürün Özellikleri Ürün serisi : Modicon TM5 Ürün ya da bileşen tipi : Dijital çıkış modülü Dijital çıkış sayısı : 12 Dijital çıkış tipi : Transistör Tamamlayıcı Özellikler Seri uyumluluğu : PacDrive LMC hareket kontrolörü Ürün uyumluluğu : PacDrive LMC Eco Çıkış gerilimi : 24 V DC Çıkış gerilimi limitleri : 20,4...28,8 V Dijital çıkış lojiği : Kaynak Kanal başına akım : 0,5 A Ortak çıktı başına maksimum akım : 6 A Renk : Beyaz Tepe çıkış akımı : 12 A Anahtarlama frekansı : <= 500 Hz dirençli yük Yanıt süresi : <= 300 µs durum 0'dan durum 1'e için çıkış <= 300 µs durum 1'den durum 0'a için çıkış Maksimum sızıntı akımı : 5 µA kapalıyken Koruma türü : Ters polarite koruması Aşırı yük koruması Kısa devre koruması Yalıtım : 500 Vrms AC kanal ve veriyolu arasındaki yalıtım Kanallar arasında yalıtım yok Maksimum voltaj düşüşü : <0,3 V 500 mA'de için çıkış <2 V 500 mA'de için sensör besleme Sensörler için maksimum besleme akımı : 500 mA Akım tüketimi : 52 mA -de 5 V DC veriyolu 48 mA -de 24 V DC giriş/çıkış W cinsinden maksimum güç kaybı : 2,04 W Yerel sinyalleme : 1 LED yeşil için güç besleme 1 LED kırmızı için güç besleme 12 LED sarı için çıkış durumu Elektrikli bağlantı : 1 tel İşaretleme : CE Ürün ağırlığı : 0,025 kg Ortam Koşulları Standartlar : CSA C22.2 No 213 UL 508 CSA C22.2 No 142 IEC 61131-2 Ürün sertifikaları : GOST-R CSA CULus C-Tick Çalışma için ortam hava sıcaklığı : -10…55 °C olmadan (yatay kurulum) -10…60 °C değer kaybı faktörü ile (yatay kurulum) -10…50 °C (dikey kurulum) Depolama ortam koşulları : -40…70 °C Bağıl nem : 5…95 % yoğuşmasız IP koruma derecesi : IP20 'e uygun IEC 61131-2 Kirletme derecesi : 2 'e uygun IEC 60664 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : 1 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı Darbe dayanımı : 15 gn için 11 ms Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi, 4 kV kontakta 'e uygunEN/IEC 61000-4-2 Elektrostatik deşarj bağışıklık testi, 8 kV havada 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara duyarlılık, 1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3 Elektromanyetik alanlara duyarlılık, 10 V/m 80...2000 MHz 'e uygunEN/IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi, 1 kV G/Ç 'e uygunEN/IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi, 1 kV ekranlı kablo 'e uygunEN/IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi, 2 kV güç hatları 'e uygunEN/IEC 61000-4-4 1,2/50 µs şok dalgaları bağışıklık testi, 0,5 kV diferansiyel mod 'e uygunEN/IEC 61000-4-5 1,2/50 µs şok dalgaları bağışıklık testi, 1 kV ortak mod 'e uygunEN/IEC 61000-4-5 Iletimli RF kesintileri 'e uygunEN/IEC 61000-4-6 Iletimli ve yayılmalı emisyonlar 'e uygunCISPR 11
