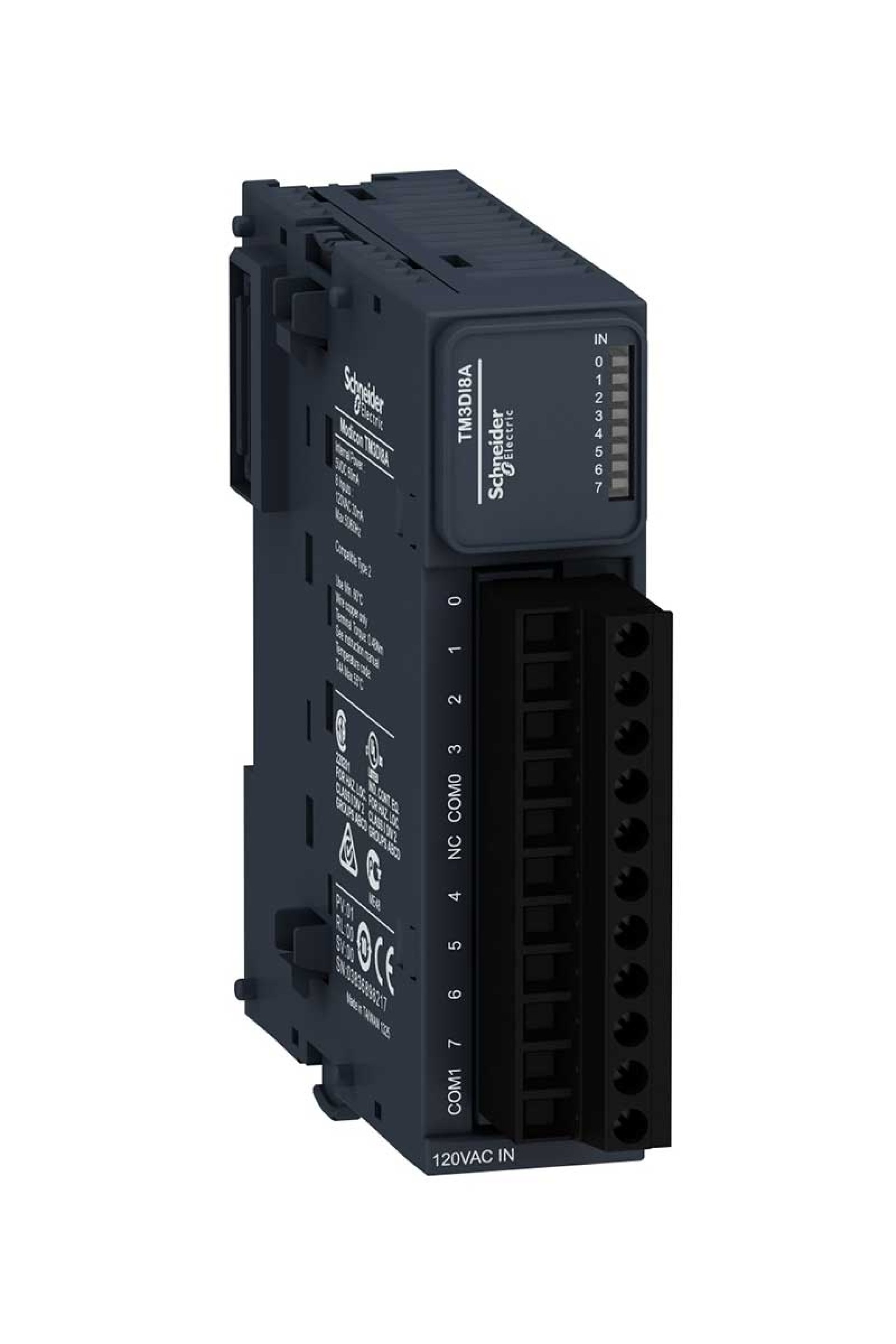

Schneider TM3DI8A Dijital Giriş Modülü

Schneider Dijital Giriş Modülü Ürün Özellikleri Ürün serisi : Modicon TM3 Ürün ya da bileşen tipi : Dijital giriş modülü Seri uyumluluğu : Modicon M241 Dijital giriş sayısı : 8 için giriş 'e uygunIEC 61131-2 Tip 1 Dijital giriş gerilimi : 120 V Dijital giriş akımı : 7,5 mA için giriş Tamamlayıcı Özellikler Dijital G/Ç sayısı : 8 Akım tüketimi : 0 mA -de 24 V DC bara konnektörü üzerinden (açık durumda) Dijital giriş gerilim tipi : AC Gerilim durumu 1 garantili : 79...132 V için giriş Mevcut Durum 1 Garantili : 2...15 mA (giriş) Gerilim durumu 0 garantili : 0...20 V için giriş Mevcut Durum 0 Garantili : <= 15 mA (giriş) Giriş empedansı : 11 kOhm Yanıt süresi : 25 ms (açma) 30 ms (kapama) Yerel sinyalleme : Giriş durumu: kanal başına 1 LED (yeşil) Elektrikli bağlantı : 11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama girişler için Yalıtım : Girişler arasında yalıtımsız Giriş ve dahili lojik arasında -de 1500 V AC Giriş grupları arasında -de 1500 V AC İşaretleme : CE Montaj desteği : Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel Yükseklik : 90 mm Derinlik : 84,6 mm Genişlik : 27,4 mm Ortam Koşulları Standartlar : EN/IEC 61010-2-201 EN/IEC 61131-2 Ürün sertifikaları : CULus C-Tick Elektrostatik deşarja direnç : 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 Hızlı geçici akımlara direnç : 1 kV için G/Ç 'e uygunEN/IEC 61000-4-4 Kesinti dayanımı : 2 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 AC Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç : 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Elektromanyetik emisyon : Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 Çalışma için ortam hava sıcaklığı : -10…35 °C dikey kurulum -10…55 °C yatay kurulum Depolama ortam koşulları : -25…70 °C Bağıl nem : 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) IP koruma derecesi : IP20 koruyucu kapak yerindeyken Kirletme derecesi : 2 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde panel 3 gn -de 8,4…150 Hz üzerinde panel Darbe dayanımı : 15 gn için 11 ms
