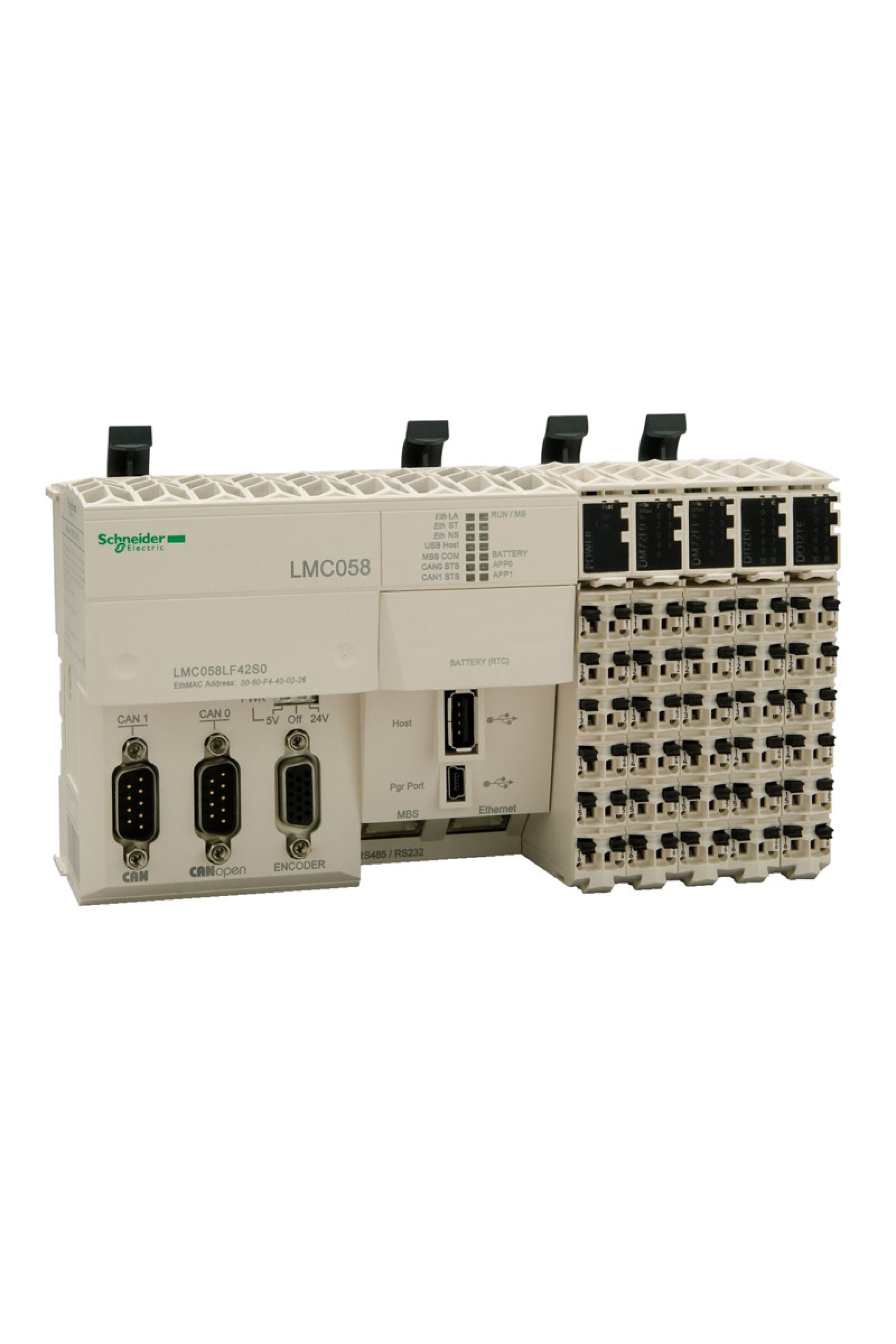

Schneider LMC058LF42 Kompakt Taban

Schneider Kompakt Taban Ürün Özellikleri Ürün serisi : Modicon LMC058 Ürün ya da bileşen tipi : Hareket kontrolörü Ürüne özel uygulama : - Dijital G/Ç sayısı : 42 Pil tipi : 3 V CR2477M lityum pil Tamamlayıcı Özellikler Dijital giriş sayısı : 10 için hızlı giriş Dijital giriş lojiği : Blok için hızlı giriş Dijital giriş gerilimi : 24 V Dijital giriş gerilim tipi : DC Gerilim durumu 1 garantili : >= 15 V için hızlı giriş >= 15 V için hızlı çıkış >= 15 V için düzenli giriş Gerilim durumu 0 garantili : <= 5 V için hızlı giriş <= 5 V için hızlı çıkış <= 5 V için düzenli giriş Dijital giriş akımı : 4 mA için hızlı giriş 4 mA için düzenli giriş Giriş empedansı : 6 kOhm için hızlı giriş 6 kOhm için düzenli giriş Yapılandırılabilir filtreleme süresi : 0 ms için hızlı giriş/düzenli giriş ve hızlı çıkış 1,5 msn için hızlı giriş/düzenli giriş ve hızlı çıkış 12 ms için hızlı giriş/düzenli giriş ve hızlı çıkış 4 ms için hızlı giriş/düzenli giriş ve hızlı çıkış Kontak engelleme filtrelemesi : 2 µs...4 msn yapılandırılabilir hızlı giriş/düzenli giriş ve hızlı çıkış Maximum cable distance between devices : <30 m için hızlı giriş Yalıtım : Kanallar ve dahili lojik arasında -de 500 V AC Kanallar arasında yalıtımsız Dijital çıkış sayısı : 12 çıkış 4 hızlı çıkış Dijital çıkış lojiği : Kaynak Dijital çıkış gerilimi : 24 V DC Çıkış gerilimi limitleri : 19,2...28,8 V Dijital çıkış akımı : 4 mA için hızlı çıkış [Us] nominal besleme gerilimi : 24 V DC için yerleşik uzman modülleri gücü Besleme gerilimi limitleri : 20,4…28,8 V [In] nominal akım : 0,04 A için yerleşik uzman modülleri gücü 0,28 A için ana besleme 10 A için G/Ç güç segmenti Tepe akımı : 25 kA (süre = <= 500 s) için G/Ç güç segmenti 50 kA (süre = <= 150 s) için yerleşik uzman modülleri gücü 1,2 A (süre = > 70 s) için ana besleme 100 kA (süre = <= 70 s) için ana besleme W cinsinden maksimum güç tüketimi : 13,03 W Execution time per instruction : 22 ns Boolean Bellek tipi : 128 MB flash 64 MB RAM Gerçek zamanlı saat : Kullanıcı kalibrasyonu olmadan saat, saat sapmasi < 30 sn/ay -de 25 °C Kullanıcı kalibrasyonu ile saat, saat sapmasi <= 6 sn/ay Yedeklenen veri : Akü saklama ve saklama sürekli tür değişkenler Pil ömrü : 1,5 yr Entegre bağlantı tipi : 1 yalıtımlı seri bağlantıile dişi RJ45 konnektör, protokol: Modbusile master/slave yöntem, iletim çerçevesi: RTU/ASCII veya karakter modu ASCII, fiziksel arayüz: RS232/RS485, aktarim hizi: 300...115200 bps 1 CAN portuile erkek SUB-D 9 konnektör, protokol: CANmotion veriyolu veya CANopenile master yöntem 1 CAN portuile erkek SUB-D 9 konnektör, protokol: CANopenile master yöntem 1 enkoderile dişi SUB-D 15 konnektör 1 yalıtımlı seri bağlantıile dişi RJ45 konnektör, protokol: Ethernet Modbus TCP/IPile slave yöntem, fiziksel arayüz: 10BASE-T/100BASE-TX 1 yalıtımlı seri bağlantıile mini B USB konnektör, aktarim hizi: 480 Mbit/sn 1 yalıtımlı seri bağlantıile USB tip A konnektör, aktarim hizi: 480 Mbit/sn Iletim hızı : 10 kbit/s veriyolu uzunlugu için 5000 m için CANopen 1000 kbit/s veriyolu uzunlugu için 4 m için CANopen 125 kbit/s veriyolu uzunlugu için 500 m için CANopen 20 kbit/s veriyolu uzunlugu için 2500 m için CANopen 250 kbit/s veriyolu uzunlugu için 250 m için CANopen 50 kbit/s veriyolu uzunlugu için 1000 m için CANopen 500 kbit/s veriyolu uzunlugu için 100 m için CANopen 800 kbit/s veriyolu uzunlugu için 25 m için CANopen Sayım giriş sayısı : 8 sayaç girişleri -de 200 kHz Yerel sinyalleme : 1 LED için CAN0 STS 1 LED yeşil/kırmızı için CAN1 STS 1 LED yeşil/sarı için MBS COM Kanal başına 1 LED için APP0 1 LED kırmızı için APP1 İşaretleme : CE Montaj desteği : Simetrik DIN rayı Genişlik : 175 mm Yükseklik : 99 mm Derinlik : 85 mm Ürün ağırlığı : 0,55 kg Ortam Koşulları Standartlar : CSA C22.2 No 142 CSA C22.2 No 213 UL 508 IEC 61131-2 Ürün sertifikaları : C-Tick CULus CSA GOST-R Çalışma için ortam hava sıcaklığı : 0…55 °C olmadan (yatay kurulum) 0…60 °C değer kaybı faktörü ile (yatay kurulum) 0…50 °C (dikey kurulum) Depolama ortam koşulları : -25…70 °C Bağıl nem : 5…95 % yoğuşmasız IP koruma derecesi : IP20 'e uygunIEC 61131-2 Kirletme derecesi : 2 'e uygunIEC 60664 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : 1 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı Darbe dayanımı : 15 gn için 11 ms Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi - test seviyesi: 8 kV (kontakta) 'e uygunEN/IEC 61000-4-2 Elektrostatik deşarj bağışıklık testi - test seviyesi: 4 kV (havada) 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara duyarlılık - test seviyesi: 1 V/m (2...2,7 GHz) 'e uygunEN/IEC 61000-4-3 Elektromanyetik alanlara duyarlılık - test seviyesi: 10 V/m (80...2000 MHz) 'e uygunEN/IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 1 kV (G/Ç) 'e uygunEN/IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 1 kV (ekranlı kablo) 'e uygunEN/IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 2 kV (güç hatları) 'e uygunEN/IEC 61000-4-4 Kesinti bağışıklık testi - test seviyesi: 0,5 kV (diferansiyel mod) 'e uygunEN/IEC 61000-4-5 Kesinti bağışıklık testi - test seviyesi: 1 kV (ortak mod) 'e uygunEN/IEC 61000-4-5 Iletimli RF kesintileri 'e uygunEN/IEC 61000-4-6 Iletimli ve yayılmalı emisyonlar 'e uygunCISPR 11 Kesinti yayılmalı/iletimli : CISPR11
