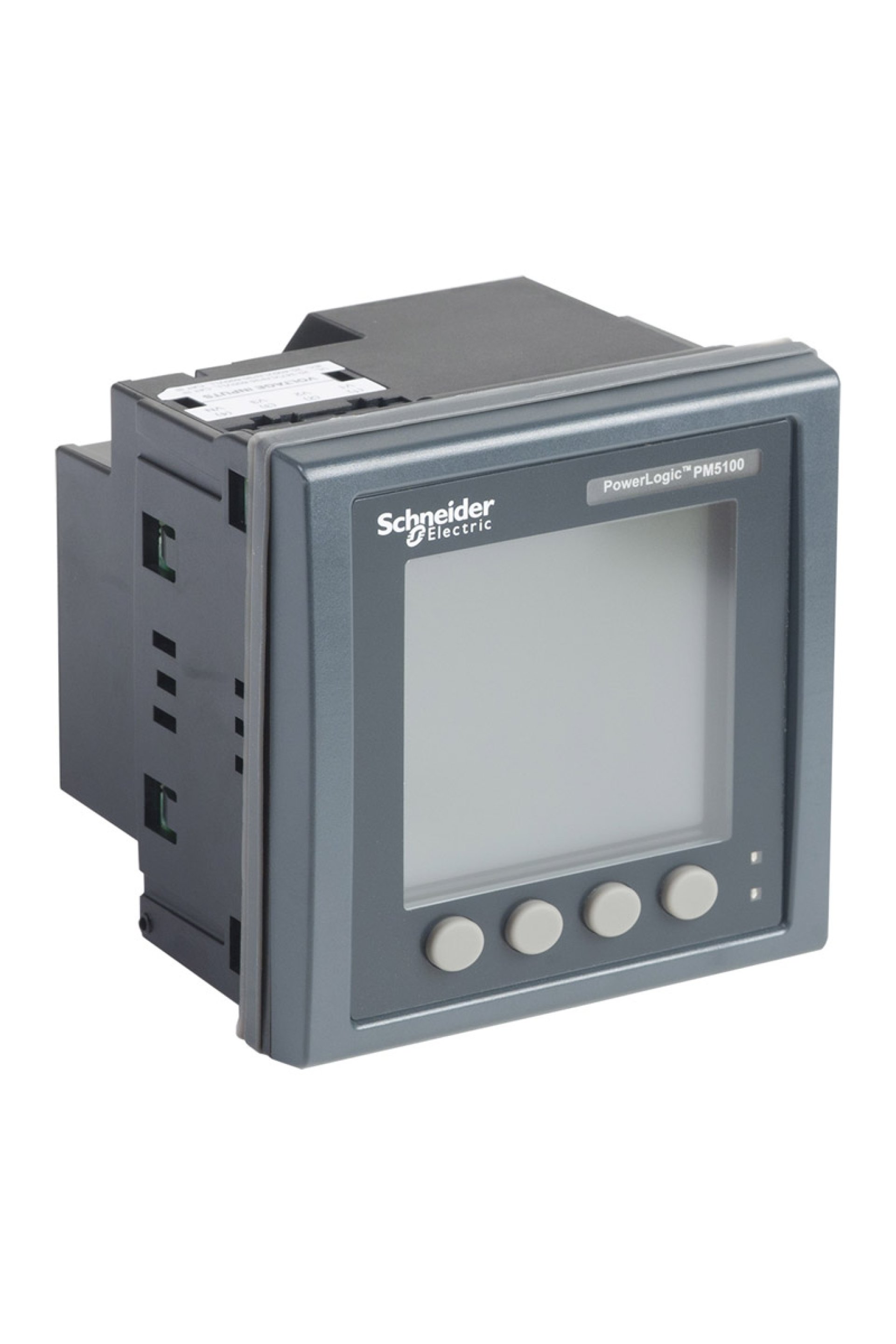

Schneider METSEPM5110 Enerji Analizörü

Schneider Enerji Analizörü Ürün Özellikleri Seri : PowerLogic Ürün adı : PowerLogic PM5000 Ürün grubu : PM5110 Ürün ya da bileşen tipi : Güç ölçer Tamamlayıcı Özellikler Güç kalitesi analizi : 15. harmoniğe kadar Cihaz uygulaması : Güç izleme Ölçümün tipi : Akım Supply voltage : 100...415 V AC 45...65 Hz 125...250 V DC Şebeke frekansı : 50 Hz 60 Hz [In] nominal akım : 1 A 5 A Type of network : 1P + N 3P + N 3P VA cinsinden güç tüketimi : 10 VA -de 415 V Yerel sinyalleme : 80 ms 120 V AC tipik 100 ms 230 V AC tipik 100 ms 415 V AC tipik Ekran tipi : Arkadan aydınlatmalı LCD Ekran çözünürlüğü : 128 x 128 piksel Örnekleme hızı : Döngü başına 64 örnek Ölçüm akımı : 10…9000 mA Analog giriş tipi : Gerilim (empedans 5 MOhm) Akım (empedans 0,3 mOhm) Ölçüm gerilimi : 35…690 V AC 45...65 Hz fazlar arasında 20…400 V AC 45...65 Hz faz ve nötr arasında Frekans ölçüm aralığı : 45…65 Hz Girişlerin sayısı : 0 Ölçüm doğruluğu : Aktif enerji +/- %0,5 Reaktif enerji +/- %2 Etkin güç +/- %0,5 Görünen güç +/- %0,5 Frekans +/- %0,05 Güç faktörü +/- 0.005 Akım +/- %0,5 Gerilim +/- %0,5 Doğruluk sınıfı : Sınıf 0.5S aktif enerji 'e uygunIEC 62053-22 Çıkışların sayısı : 1 dijital Haberleşme port protokolü : Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V JBUS Haberleşme port desteği : RS485 Veri kaydı : Saat damgası Anlık değerlerin minimumu/maksimumu Bağlantılar - terminaller : Gerilim devresi: vidalı terminal bloğu4 Kontrol devresi: vidalı terminal bloğu2 Current transformer: vidalı terminal bloğu6 Giriş/çıkış devresi: vidalı terminal bloğu6 RS485 bağlantı: vidalı terminal bloğu4 Montaj Tipi : Sıva altı monte Montaj desteği : Gövde Standartlar : UL 61010-1 EN 50470-3 EN 50470-1 IEC 62053-22 IEC 60529 IEC 62053-24 IEC 61557-12 Ürün sertifikaları : CE 'e uygunIEC 61010-1 CULus 'e uygunUL 61010-1 Genişlik : 96 mm Derinlik : 72 mm Yükseklik : 96 mm Ürün ağırlığı : 380 g Ortam Koşulları Elektromanyetik uyumluluk : Harmonik akım emisyonları için limitlersınıf A 'e uygunIEC 61000-3-2 Elektrostatik deşarjseviye 4 'e uygunIEC 61000-4-2 Iletimli RF kesintileriseviye 3 'e uygunIEC 61000-4-6 Güç frekansındaki manyetik alanseviye 4 'e uygunIEC 61000-4-8 Iletimli ve yayılmalı emisyonlarsınıf B 'e uygunEN 55022 IP koruma derecesi : Ön: IP52 'e uygunIEC 60529 Gövde: IP30 'e uygunIEC 60529 Bağıl nem : 5…95 % -de 50 °C Kirletme derecesi : 2 Çalışma için ortam hava sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…85 °C Çalışma yüksekliği : 2000 m
