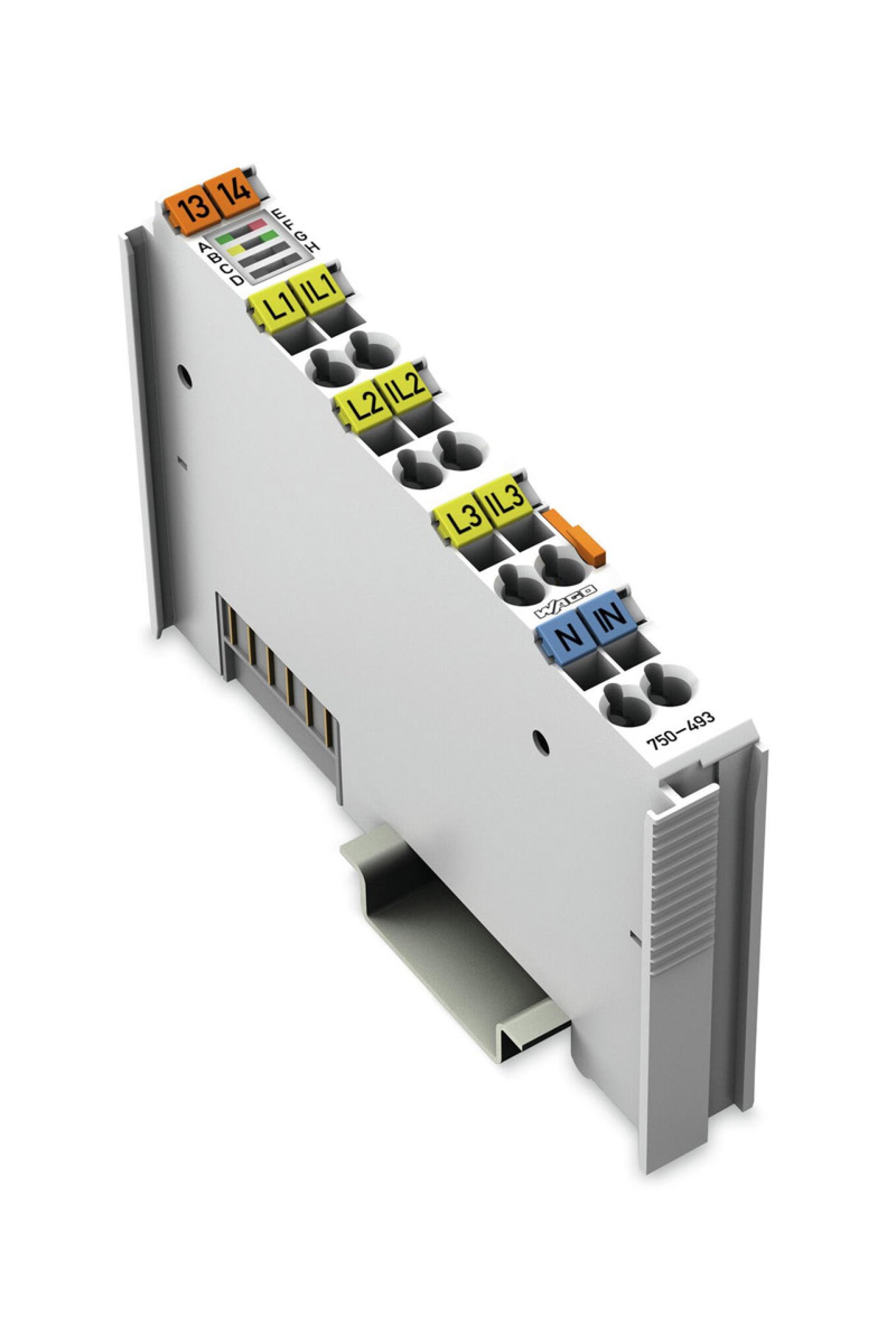

Wago Enerji Analizörü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Ölçüm Girişlerinin Sayısı : 6 (3 gerilim ölçüm girişleri, 3 akım ölçüm girişleri) Sinyal Tipi : Güç ölçümü Sinyal Şekli : Herhangi (Maks. frekansı hesaba katarak) Çözünürlük [Bit] : 16 bits Bit Genişliği : 3 x 48 bit veri Giriş Direnci Gerilim Yolu (Tip.) : 1071 kΩ Giriş Direnci Akım Yolu (Tip.) : 22 mΩ Ölçüm Hataları İçin Referans : AC Akım/Gerilim Ölçüm Hatası, Referans Sıcaklığı : 25 °C Ölçüm Hatası, Sapma Maks. (Ölçüm Aralığı Son Değerinden) : 0,5 % Ölçüm Akımı (Maks.) : 1 A Ölçüm Gerilimi Maks. : 500 VAC, 3 faz Ölçme Çevrim Süresi : Min_Maks_Değerleri için ayarlanabilir ölçüm çevrimi süresi Etkin Dc Filter İle Frekans Aralığı : 10 … 2000 Hz Etkin Olmayan Dc Filtre İle Frekans Aralığı : 0 … 2000 Hz Frekans Aralığı, Güç Kaynağı Frekansı : 45 … 65 Hz Çalışma Frekansı : 7,2 kHz Anma Gerilimi : U LN =277 V AC/DC; U LL = 480 VAC Ölçülen Değerler : Efektif güç, enerji, güç faktörü (cos ϕ) Ölçüm Bileşenleri : Değerlendirme Ölçme Prosedürü : Hakiki RMS ölçümü Sistem Kaynağı Voltajı : 5 VDC; veri kişileri aracılığıyla Mevcut Tüketim, Sistem Kaynağı (5 V) : 100 mA İzolasyon : 4 kV sistem/alan Anma Dalgalanma Gerilimi : 4 kV Bağlantı Verisi Bağlantı Teknolojisi: Giriş- / Çıkışlar : 8 x CAGE CLAMP® Bağlantı Türü (1) : Girişler/Çıkışlar Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 14 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 12 mm Yükseklik : 100 mm Derinlik : 67,8 mm Din-35 Rayının Üst Kenarından Uzunluk : 60,6 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Renk : Açık Gri Gövde Malzemesi : Polikarbonat; poliamid 6.6 Yangın Yükü : 0,942 MJ Ağırlık : 48,5 g Uygunluk İşareti : CE Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : 0 … +55 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Koruma Sınıfı : IP20 Kirlilik Derecesi (5) : IEC 61131-2'ye göre 2 Çalışma Yüksekliği : 0 … 2000 m Montaj Pozisyonnu : Yatay (Ayakta Duran/Yatay) veya Dikey Nısbi Nem (Yoğuşmasız) : 95 % Titreşime Dayanıklı : ACC. IEC 60068-2-6'ya Darbe Direnci : 15g IEC 60068-2-27'e göre Kirletici Maddelere Maruziyet : IEC 60068-2-42 ve IEC 60068-2-43'e göre İzin Verilen H 2 S Bağıl Nemde Kirletici Konsantrasyon % 75 : 10 ppm İzin Verilebilir 2 Bağıl Nemde Kirletici Konsantrasyon % 75 : 25 ppm
