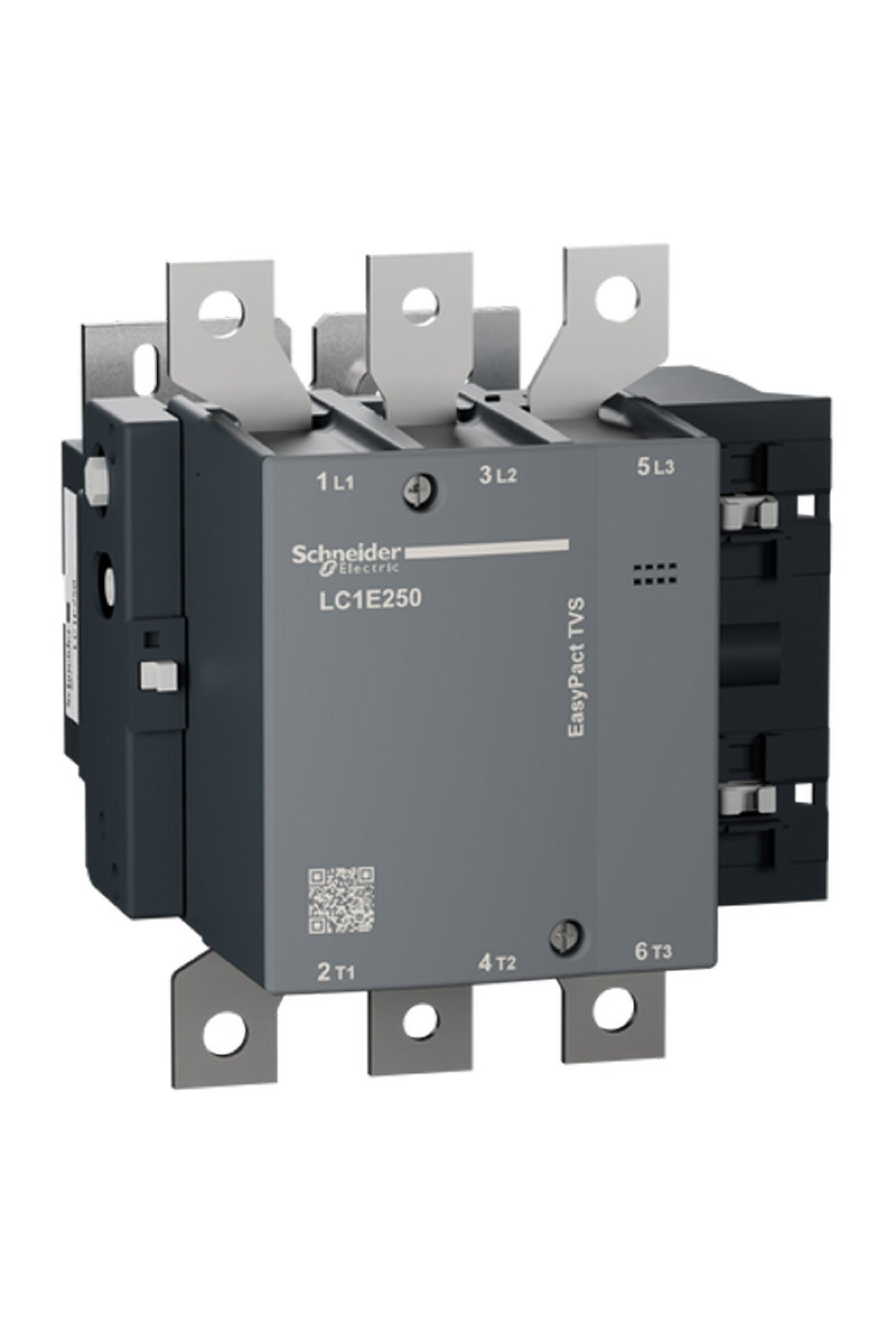

Schneider LC1E250M5 220VAC 132kW Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : EasyPact Ürün adı : EasyPact TVS Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1E Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 AC-3 Kutup tanımı : 3P Power pole contact composition : 3 NA [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 250 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 300 A 40 °C) -de <= 440 V AC AC-1 için güç devresi Motor gücü kW : 75 kW -de 220...230 V AC 50/60 Hz 132 kW -de 380...400 V 140 kW -de 415 V 140 kW -de 440 V 160 kW -de 500 V 160 kW -de 660...690 V Kontrol devresi tipi : AC -de 50 Hz Kontrol devresi gerilimi : 220 V AC 50 Hz Yükseklik : 197 mm Genişlik : 168,5 mm Derinlik : 181 mm Ürün ağırlığı : 4,7 kg Tamamlayıcı Özellikler [Uimp] nominal darbe dayanım voltajı : 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 [Ui] nominal yalıtım voltajı : 690 V 'e uygunIEC 60947-4-1 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 36 A -de <55 °C Irms nominal kapama kapasitesi : 2500 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 Nominal kesme kapasitesi : 2000 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 1800 A -de <40 °C - 10 s için güç devresi Ilgili sigorta değeri : 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi Ortalama empedans : 0,32 mOhm - Ith 300 A 50 Hz için güç devresi Kutup başına güç dağılımı : 20 W AC-3 29 W AC-1 Kontrol devresi gerilim limitleri : Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C) Düşme: 0,35...0,55 Uc -de 50 Hz 55 °C) Çalışma süresi : 20...35 msn kapanışta 7...15 msn açılışta Mekanik dayanıklılık : 500000 cycles Maximum operating rate : 1200 cyc/h -de <55 °C VA cinsinden kalkış gücü : 805 VA 50 Hz 0,3 20 °C) 970 VA 60 Hz 0,3 20 °C) VA cinsinden tutma güç tüketimi : 55 VA 50 Hz 0,3 20 °C) 66 VA 60 Hz 0,3 20 °C) Isı dağılımı : 18…24 W için kontrol devresi Minimum anahtarlama akımı : 5 mA için kontrol devresi Minimum anahtarlama gerilimi : 17 V için kontrol devresi Çakışmama süresi : 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen Yalıtım direnci : > 10 MOhm için kontrol devresi Elektrik dayanıklılığı : 200000 cycles AC-1 700000 cycles AC-3 Montaj desteği : Plaka Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: pabuçlu kablo - harici çap: 185 mm Güç devresi: çubuklar 2 - busbar kesiti: 32 x 4 mm Recommended tightening torque : Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m Max tightening torque : Kontrol devresi: 1,4 N.m Güç devresi: 37 N.m Ortam Koşulları Standartlar : IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 Ürün sertifikaları : EAC CE IP koruma derecesi : IP00 'e uygunIEC 60529 Kirletme derecesi : 3 Nominal çalışma ortam sıcaklığı : -5…55 °C Depolama ortam koşulları : -60…80 °C Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -20…70 °C Uc'de Çalışma yüksekliği : 3000 m olmadan Yangına dayanıklılık : 850 °C 'e uygunIEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 6 Gn Şoklar kontaktör kapalı: 11 msn için 7 Gn
