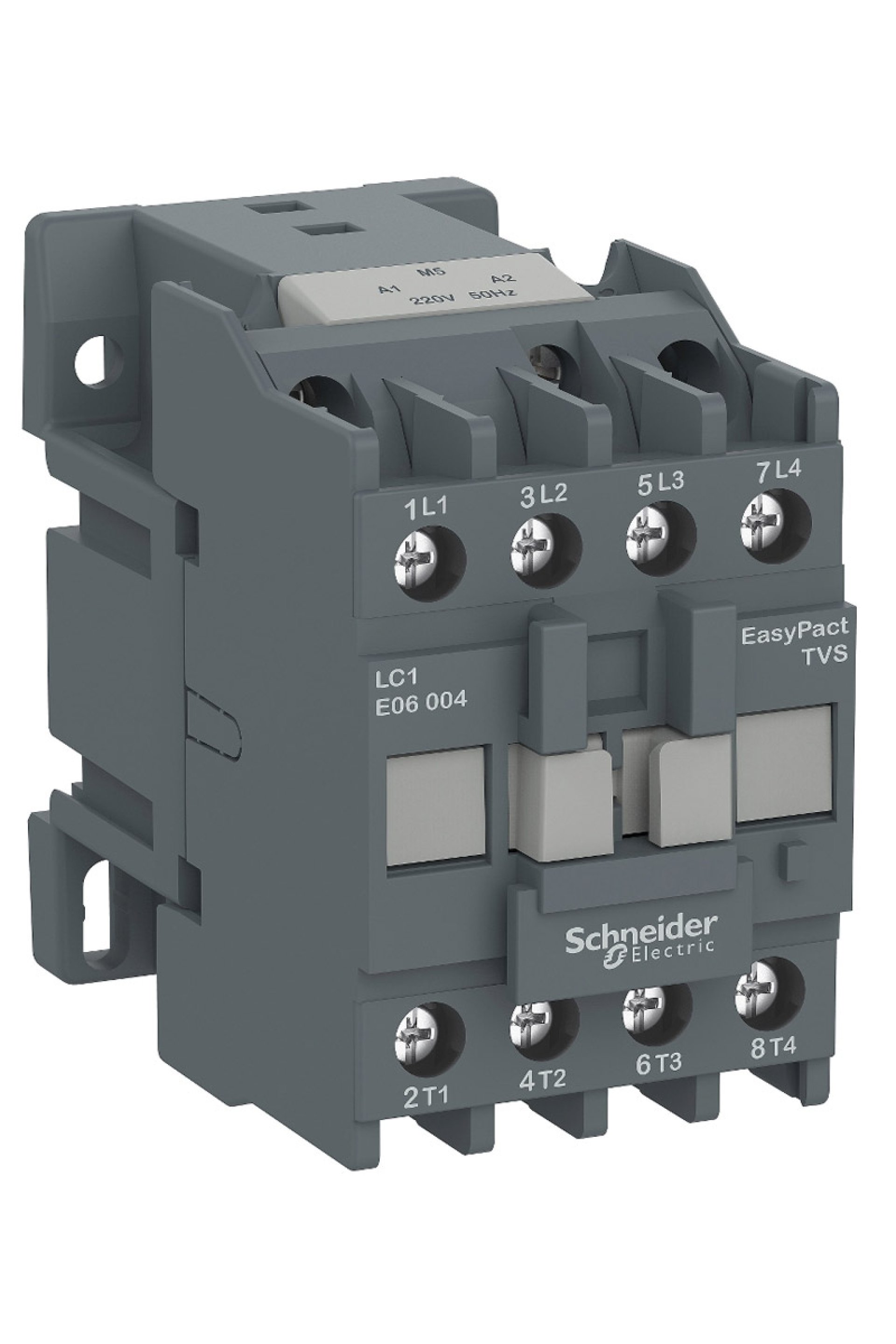

Schneider LC1E25004M7 40A Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : EasyPact Ürün adı : EasyPact TVS Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1E Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P Power pole contact composition : 4 NA [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 40 A 60 °C) -de <= 415 V AC AC-1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 220 V AC 50/60 Hz Yükseklik : 64 mm Genişlik : 56 mm Derinlik : 93 mm Ürün ağırlığı : 0,52 kg Renk : Gri (RAL 7011) Tamamlayıcı Özellikler [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 [Ui] nominal yalıtım voltajı : 690 V 'e uygunIEC 60947-4-1 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 40 A -de <60 °C için güç devresi Irms nominal kapama kapasitesi : 250 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 Nominal kesme kapasitesi : 200 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 240 A -de <40 °C - 10 s için güç devresi Ilgili sigorta değeri : 40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 'e uygunIEC 60947-5-1 Ortalama empedans : 2,5 mOhm - Ith 40 A 50 Hz için güç devresi Kutup başına güç dağılımı : 1,6 W AC-3 Kontrol devresi gerilim limitleri : Çalışma: 0,85...1,1 Uc -de 50/60 Hz 55 °C) Çalışma süresi : 12...22 msn kapanışta 4...19 msn açılışta Mekanik dayanıklılık : 1000000 cycles Maximum operating rate : 1800 cyc/h -de <60 °C VA cinsinden kalkış gücü : 95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C) VA cinsinden tutma güç tüketimi : 8,3 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C) Isı dağılımı : 2…3 W için kontrol devresi Yalıtım direnci : > 10 MOhm için kontrol devresi Elektrik dayanıklılığı : 1200000 cycles AC-3 350000 cycles AC-1 Montaj desteği : DIN rayı Plaka Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu Recommended tightening torque : Kontrol devresi: 1,2 N.m Güç devresi: 1,5 N.m Max tightening torque : Kontrol devresi: 1,4 N.m Güç devresi: 1,7 N.m Ortam Koşulları Standartlar : IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 Ürün sertifikaları : EAC CE IP koruma derecesi : IP2x 'e uygunIEC 60529 Koruyucu bakım : TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db Kirletme derecesi : 3 Nominal çalışma ortam sıcaklığı : -5…55 °C Depolama ortam koşulları : -60…80 °C Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -20…70 °C Uc'de Çalışma yüksekliği : 3000 m olmadan Yangına dayanıklılık : 850 °C 'e uygunIEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 10 Gn Şoklar kontaktör açık: 11 msn için 6 Gn
