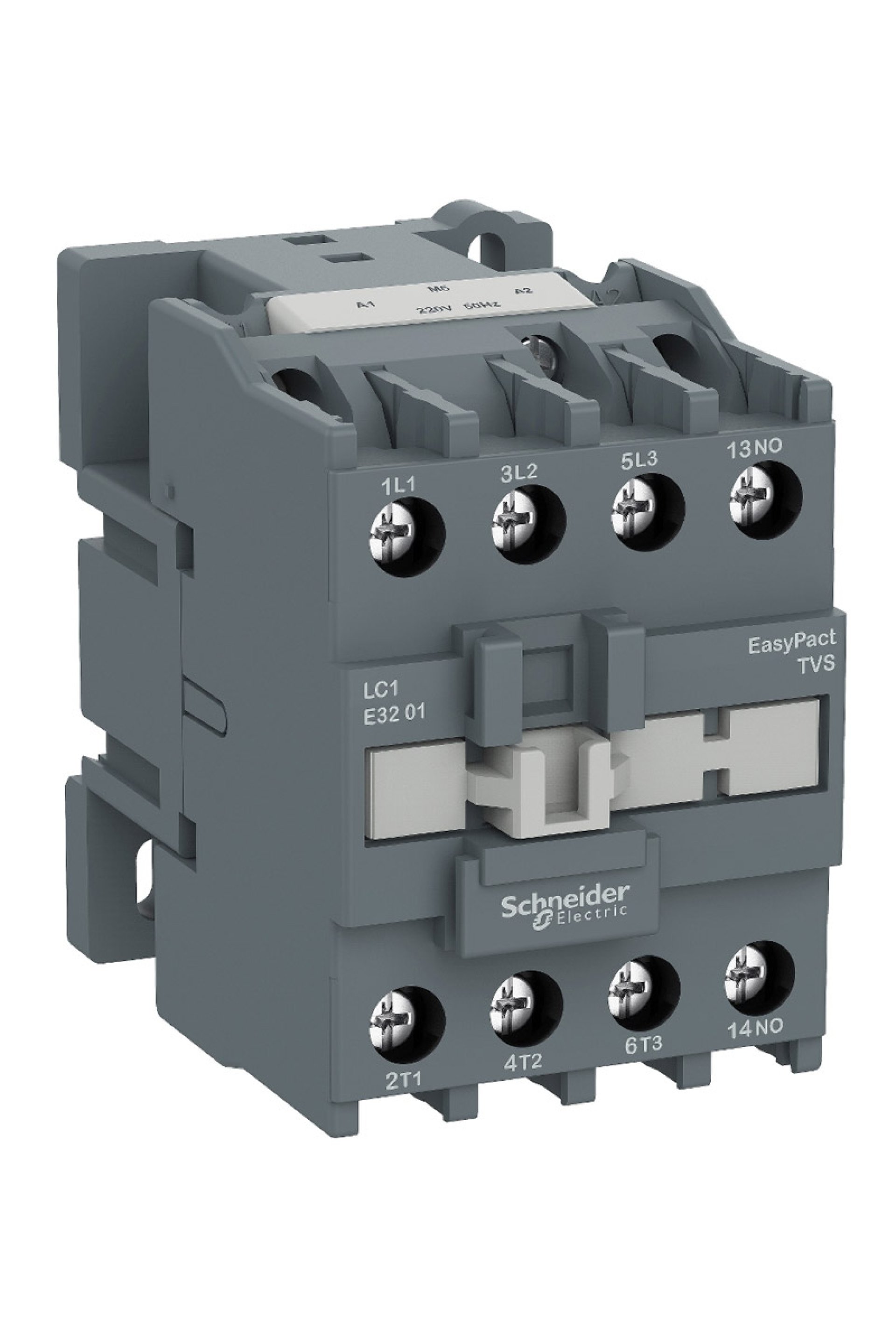

Schneider LC1E3201B5 Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : EasyPact Ürün adı : EasyPact TVS Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1E Kontaktör uygulaması : Motor kontrol Kullanım kategorisi : AC-1 AC-3 Kutup tanımı : 3P Power pole contact composition : 3 NA [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 32 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi Motor gücü kW : 7,5 kW -de 220...230 V AC 50/60 Hz (AC-3) 15 kW -de 380...400 V AC 50/60 Hz (AC-3) 15 kW -de 415 V AC 50/60 Hz (AC-3) 15 kW -de 440 V AC 50/60 Hz (AC-3) 18,5 kW -de 500 V AC 50/60 Hz (AC-3) 18,5 kW -de 660...690 V AC 50/60 Hz (AC-3) Kontrol devresi tipi : AC -de 50 Hz Kontrol devresi gerilimi : 24 V AC 50 Hz Yükseklik : 84 mm Genişlik : 56 mm Derinlik : 86 mm Ürün ağırlığı : 0,45 kg Renk : Gri (RAL 7011) Tamamlayıcı Özellikler Yardımcı kontak düzenleme : 1 NK [Uimp] nominal darbe dayanım voltajı : 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 [Ui] nominal yalıtım voltajı : 690 V 'e uygunIEC 60947-4-1 Aşırı gerilim kategorisi : III Irms nominal kapama kapasitesi : 320 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 Nominal kesme kapasitesi : 256 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 260 A -de <40 °C - 10 s için güç devresi 138 A -de <40 °C - 60 s için güç devresi 60 A -de <40 °C - 600 s için güç devresi Ilgili sigorta değeri : 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi Ortalama empedans : 2,5 mOhm - Ith 50 A 50 Hz için güç devresi Kutup başına güç dağılımı : 2 W AC-3 5 W AC-1 Kontrol devresi gerilim limitleri : Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C) Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C) Çalışma süresi : 12...22 msn kapanışta 4...19 msn açılışta Mekanik dayanıklılık : 8000000 cycles Maximum operating rate : 1800 cyc/h -de <60 °C VA cinsinden kalkış gücü : 95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C) VA cinsinden tutma güç tüketimi : 8,3 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C) Isı dağılımı : 2…3 W için kontrol devresi Minimum anahtarlama akımı : 5 mA için kontrol devresi Minimum anahtarlama gerilimi : 17 V için kontrol devresi Çakışmama süresi : 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen Yalıtım direnci : > 10 MOhm için kontrol devresi Elektrik dayanıklılığı : 1000000 cycles AC-3 350000 cycles AC-1 Montaj desteği : DIN rayı Plaka Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu Recommended tightening torque : Kontrol devresi: 1,2 N.m Güç devresi: 2,1 N.m Max tightening torque : Kontrol devresi: 1,4 N.m Güç devresi: 2,3 N.m Ortam Koşulları Standartlar : IEC 60947-4-1 IEC 60947-1 IEC 60947-5-1 Ürün sertifikaları : EAC CE IP koruma derecesi : IP2x 'e uygunIEC 60529 Koruyucu bakım : TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db Kirletme derecesi : 3 Nominal çalışma ortam sıcaklığı : -5…55 °C Depolama ortam koşulları : -60…80 °C Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -20…70 °C Uc'de Çalışma yüksekliği : 3000 m olmadan Yangına dayanıklılık : 850 °C 'e uygunIEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 10 Gn Şoklar kontaktör açık: 11 msn için 6 Gn
