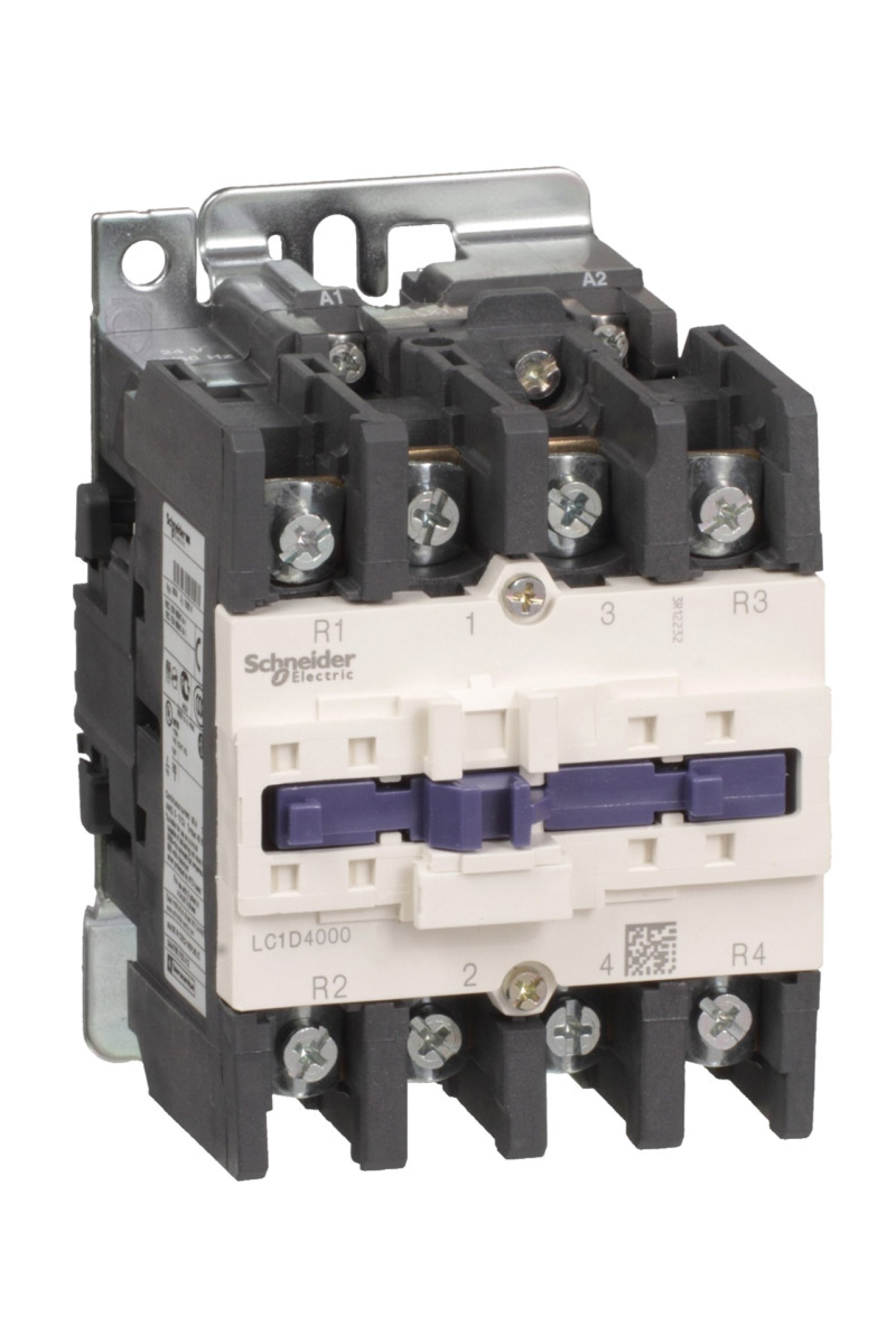

Schneider LC1-D40008M7 2NA+2NK Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P Power pole contact composition : 2 NA + 2 NK [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 25...400 Hz [Ie] nominal çalışma akımı : 60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 220 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 60 A -de <60 °C için güç devresi Irms nominal kapama kapasitesi : 800 A -de 440 V için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 800 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 320 A -de <40 °C - 10 s için güç devresi 720 A -de <40 °C - 1 sn için güç devresi 72 A -de <40 °C - 10 min için güç devresi 165 A -de <40 °C - 1 min için güç devresi Ilgili sigorta değeri : 80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 80 A gG -de <= 690 V koordinasyon tip 2 için güç devresi Ortalama empedans : 1,5 mOhm - Ith 60 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 Elektrik dayanıklılığı : 1,4 Mcycles 60 A AC-1 Ue'de <= 440 V Kutup başına güç dağılımı : 5,4 W AC-1 Front cover : Olmadan Montaj desteği : Plaka Ray Standartlar : CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 Ürün sertifikaları : RINA GL UL GOST BV LROS (Lloyds register of shipping) DNV CCC CSA Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²katı kablo uçsuz Sıkma torku : Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm Çalışma süresi : 4...19 msn açma 12...26 msn kapama Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 6 Mcycles Maximum operating rate : 3600 cyc/h -de <60 °C Tamamlayıcı Özellikler Bobin teknolojisi : Yerleşik süpresör modülü olmadan Kontrol devresi gerilim limitleri : 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz 1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz VA cinsinden kalkış gücü : 140 VA 60 Hz 0,75 20 °C) 160 VA 50 Hz 0,75 20 °C) VA cinsinden tutma güç tüketimi : 13 VA 60 Hz 0,3 20 °C) 15 VA 50 Hz 0,3 20 °C) Isı dağılımı : 4…5 W -de 50/60 Hz Ortam Koşulları IP koruma derecesi : IP20 ön yüz 'e uygunIEC 60529 Koruyucu bakım : TH 'e uygunIEC 60068-2-30 Kirletme derecesi : 3 Çalışma için ortam hava sıcaklığı : -40…60 °C 60…70 °C değer kaybı ile Depolama ortam koşulları : -60…80 °C Çalışma yüksekliği : 0...3000 m Yangına dayanıklılık : 850 °C 'e uygunIEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 15 Gn Şoklar kontaktör açık: 11 msn için 10 Gn Yükseklik : 127 mm Genişlik : 85 mm Derinlik : 125 mm Ürün ağırlığı : 1,44 kg
