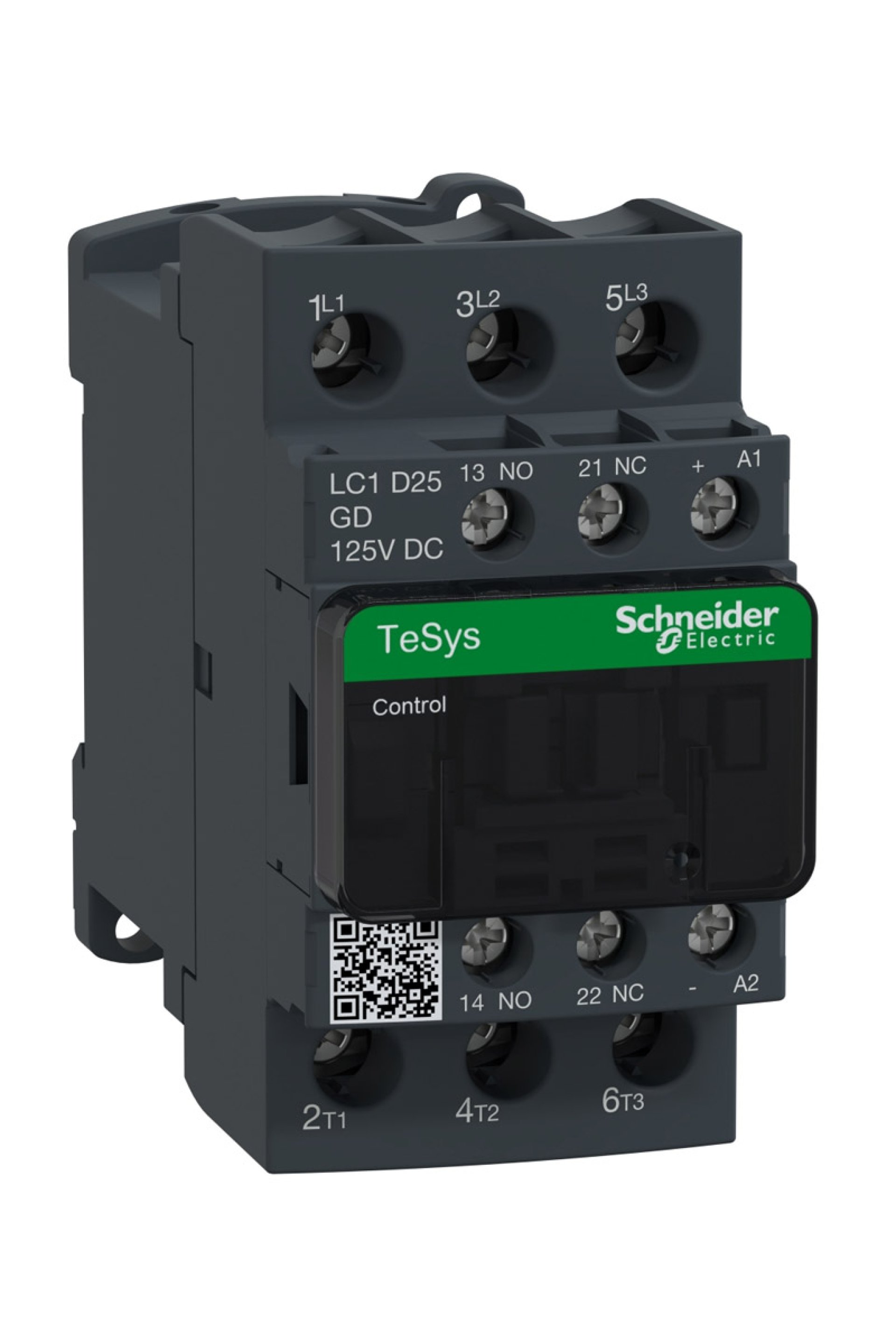

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC [Ie] nominal çalışma akımı : 25 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 40 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 25 A 60 °C) -de <= 440 V AC AC-3e için güç devresi Tamamlayıcı Özellikler Motor gücü kW : 5,5 kW -de 220...230 V AC 50/60 Hz (AC-3) 11 kW -de 380...400 V AC 50/60 Hz (AC-3) 11 kW -de 415...440 V AC 50/60 Hz (AC-3) 15 kW -de 500 V AC 50/60 Hz (AC-3) 15 kW -de 660...690 V AC 50/60 Hz (AC-3) 5,5 kW -de 400 V AC 50/60 Hz (AC-4) 5,5 kW -de 220...230 V AC 50/60 Hz (AC-3e) 11 kW -de 380...400 V AC 50/60 Hz (AC-3e) 11 kW -de 415...440 V AC 50/60 Hz (AC-3e) 15 kW -de 500 V AC 50/60 Hz (AC-3e) 15 kW -de 660...690 V AC 50/60 Hz (AC-3e) Motor gücü hp : 3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 7,5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 15 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 20 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar Kutup kontak düzenleme : 3 NA Kontak uyumluluğu : M4 Yardımcı kontak tipi : Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 Yardımcı kontak düzenleme : 1 NA + 1 NK [Ui] nominal yalıtım voltajı : Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 10 A -de <60 °C için sinyalleme devresi 40 A -de <60 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 450 A -de 440 V için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 450 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 40 A gG -de <= 690 V koordinasyon tip 2 için güç devresi Zaman sabiti : 28 ms Kontrol devresi tipi : DC standart Bobin teknolojisi : Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör Kontrol devresi gerilim limitleri : 0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC Ortalama empedans : 2 mOhm - Ith 40 A 50 Hz için güç devresi Kutup başına güç dağılımı : 3,2 W AC-1 1,25 W AC-3 1,25 W AC-3e Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum Anahtarlam gerilimi : 17 V için sinyalleme devresi Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında Maksimum işletim oranı : 3600 cyc/h -de <60 °C W cinsinden kalkış gücü : 5,4 W 20 °C) W cinsinden tutma güç tüketimi : 5,4 W -de 20 °C Yalıtım direnci : > 10 MOhm için sinyalleme devresi Sıkma torku : Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Montaj desteği : Plaka Ray Elektrik dayanıklılığı : 1,65 Milyon Döngü 25 A AC-3 Ue'de <= 440 V 1,4 Milyon Döngü 40 A AC-1 Ue'de <= 440 V 1,65 Milyon Döngü 25 A AC-3e Ue'de <= 440 V Mekanik dayanıklılık : 30 Milyon Döngü Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çalışma yüksekliği : 0...3000 m Uyumluluk kodu : LC1D Ürün sertifikaları : UL CSA GOST RINA GL CCC LROS (Lloyds nakliye kayıtları) DNV BV UKCA Ortam Koşulları İklimsel dayanım : e uygun IACS E10 uygun IEC 60947-1 Annex Q kategori D Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Yükseklik : 85 mm Genişlik : 45 mm Derinlik : 101 mm Ürün ağırlığı : 0,53 kg
