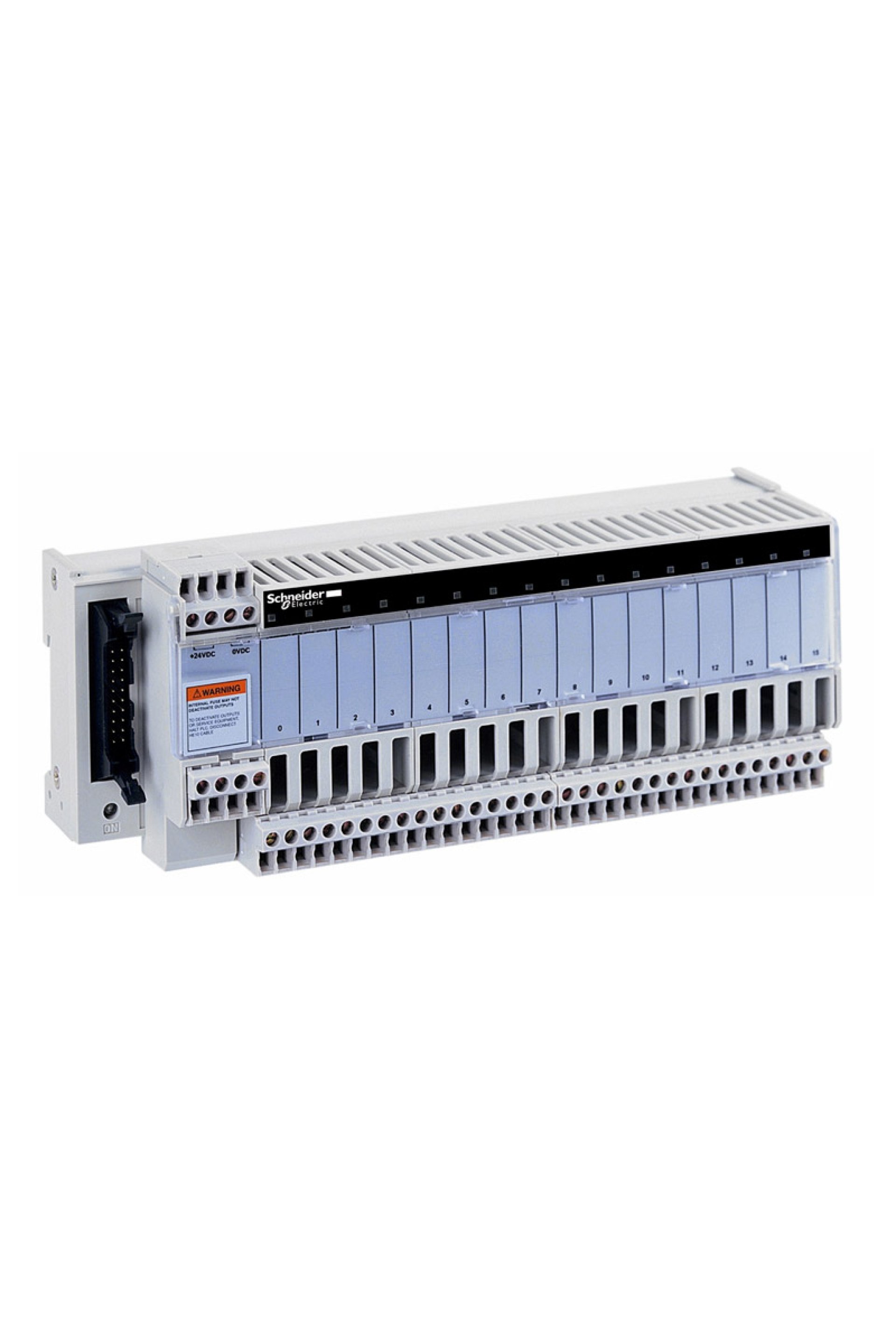

Schneider ABE7S16E2B1 Solid State Çıkış Röle Alt Tabanı

Schneider Solid State Çıkış Röle Alt Tabanı Ürün Özellikleri Ürün serisi : Modicon ABE7 Ürün ya da bileşen tipi : Solid state giriş rölesi alt tabanı [Us] nominal besleme gerilimi : 24 V DC (PLC ucu) Kanalların sayısı : 16 Kanal başına terminal sayısı : 2 Bağlantılar - terminaller : Vidalı tip terminaller, 1 x 0,09...1 x 1,5 mm², 0,09…1,5 mm² (AWG 28...AWG 16) esnek Kablo uçlu Tamamlayıcı Özellikler Terminal bloğu tipi : Çıkarılabilir Besleme gerilimi limitleri : 19…30 V DC (PLC ucu) 'e uygun IEC 61131-2 Yalıtım PLC/çalışır parça : Evet Koruma tipi : Iç sigorta 1 A 5 x 20 mm hızlı çalışan PLC ucu Harici sigorta ile ayarlanabilir hızlı çalışan sensör sonu Sabitleme modu : Klipsle (35 mm simetrik DIN rayı) Vidalarla (sabitleme kitli sert plaka) Kanal başına akım : 0,012 A Mevcut Durum 1 Garantili : >= 2 mA (sensör sonu) Gerilim durumu 1 garantili : >= 15 V için sensör sonu Maksimum anahtarlama akımı : 15 mA (PLC ucu) Minimum anahtarlama akımı : 1 mA için PLC ucu Yanıt süresi : <= 0,05 msn durum 0'dan 1'e <= 0,4 msn durum 1'den 0'a Anahtarlama frekansı : <= 1000 Hz çalisma döngüsü: 50 % [Uimp] nominal darbe dayanım voltajı : 2,5 kV 'e uygunIEC 60947-1 [Ui] nominal yalıtım voltajı : 2000 V Kurulum kategorisi : II 'e uygun IEC 60664-1 Sıkma torku : 0,6 N.mile düz Ø 3,5 mm tornavida Ürün ağırlığı : 0,37 kg Ortam Koşulları Dielektrik gücü : 2000 V -de 50/60 Hz 'e uygun IEC 60947-1 Ürün sertifikaları : LROS (Lloyds nakliye kayıtları) UL DNV CSA GL BV EAC Standartlar : IEC 61131-2 Tip 1 IP koruma derecesi : IP2x 'e uygun IEC 60529 Akkor tele direnç : 750 °C 'e uygun IEC 60695-2-11 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Titreşim direnci : 2 gn (f= 10…150 Hz) 'e uygun IEC 60068-2-6 Elektrostatik deşarja direnç : 4 kV (kontak) seviye 3 'e uygunIEC 61000-4-2 8 kV (hava) seviye 3 'e uygunIEC 61000-4-2 Yayılmalı alanlara direnç : 10 V/m (26000000…1000000000 Hz) 'e uygunIEC 61000-4-3 seviye 3 Hızlı geçici akımlara direnç : 2 kV seviye 3 'e uygunIEC 61000-4-4 Çalışma için ortam hava sıcaklığı : -5…60 °C 'e uygun IEC 61131-2 Depolama için ortam hava sıcaklığı : -40… 80°C 'e uygun IEC 61131-2 Kirletme derecesi : 2 'e uygun IEC 60664-1
