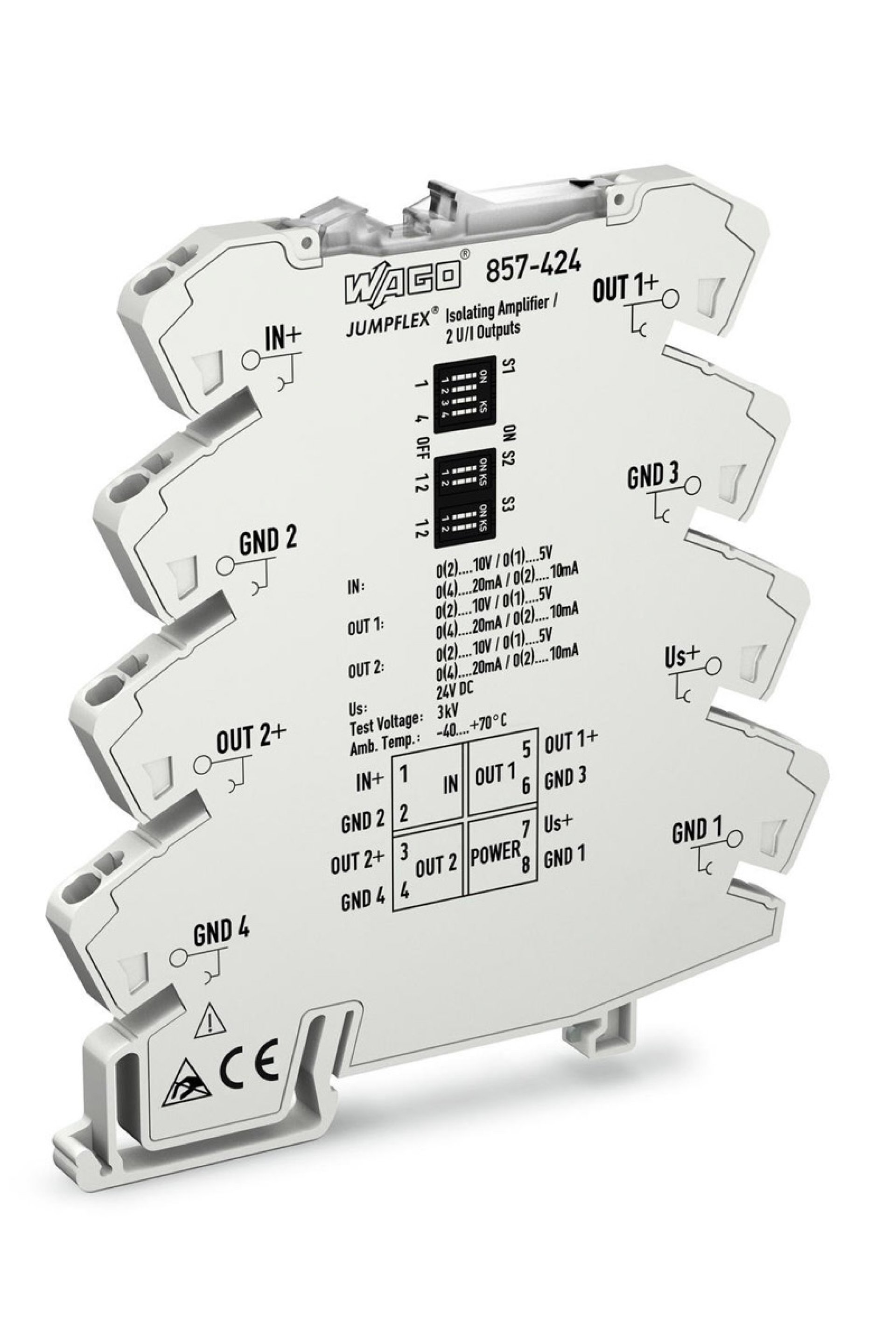

Wago 857-424 Ayarlanabilir Akım ve Gerilim Sinyal Çoğaltıcı

Wago Sinyal Çoğullayıcı Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Konfigürasyon Yapılandırma Seçenekleri : DIP anahtarlar Giriş Giriş sinyali tipi : Gerilim Giriş sinyali voltajı : 0 … 5 V Giriş sinyali, akım : 0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA Giriş Direnci (Giriş/Akım) : ≤ 50 Ω Giriş direnci (giriş / voltaj) : ≥ 100 kΩ Maks. giriş sinyali : 50 mA Maks. giriş gerilimi : 30 V Çıkış Çıkış sinyal türü : Gerilim Akım Çıkış sinyali voltajı : 0 … 10 V; 2 … 10 V (kalibreli değişim) 0 … 10 V; 2 … 10 V (calibrated switchable) Çıkış sinyali akımı : 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (kalibreli değişim) 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (calibrated switchable) Yük Empedansı (Çıkış/Voltaj) : ≥ 2 kΩ (Kanal Başına) Yük Empedansı (Çıkış/Akım) : ≤ 600 Ω (Kanal Başına) Sinyal İşleme Maks. Çalışma Frekansı : 100 Hz / 1 kHz (DIP anahtar aracılığıyla ayarlanabilir) Adım Tepki Tip. : 5,2 ms (100 Hz); 650 µs (1 kHz) Ölçüm Hatası İletim hatası : ≤ % 0.1 üst aralık değerinin Sıcaklık Katsayısı : ≤ 0.01 %/K Güç Kaynağı Güç Kaynağı Türü : 24 VDC (SELV) Nominal Besleme Gerilimi U S : DC 24 V Tedarik Voltaj Aralığı : -60 … +30 % Mevcut tüketim (varsayılan) : < 27 mA Mevcut tüketim (maks.) : < 250 mA (2 x I out 20 mA; Bürde: 600 Ω; U s+ : 9,6 V) Güvenlik Ve Koruma En/Ul 61010-2-030 İçin Ölçüm Kategorisi : CAT II (input) Hat-Nötr İletken Voltaj : AC 300 V Koruma Sınıfı : IP20 Test Voltajı Test voltajı (giriş / analog çıkış 1 / analog çıkış 2 / besleme) : 3 KVAC; 50 ... 60 Hz; 1 dakika En/Ul 61010-1 İçin Yalıtım Parametreleri Hat-Nötr İletken Voltaj : AC 300 V Aşırı Voltaj Kategorisi : II Kirlilik Derecesi : 2 Yalıtım Tipi (Giriş / Analog Çıkış 1 / Analog Çıkış 2 / Tedarik) : Güçlendirilmiş Yalıtım Bağlantı Verisi Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,34 … 2,5 mm² / 22 … 14 AWG Sıyırma Uzunluğu : 9 … 10 mm Kablo Türü : Korumalı Kablo Geometrik Veriler Genişlik : 6 mm Yükseklik : 94 mm Din-35 Rayının Üst Kenarından Uzunluk : 97,8 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 0,015 MJ Ağırlık : 42 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -40 … +70 °C (Tek Modül) -40 … +50 °C (Birleşik Modül) Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C İşleme Sıcaklığı : -25 … +50 °C En 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı : ≥ (T Çevreleyen Hava + 10 K) Ul 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı (Min.) : 75 °C Bağıl Nem : 6 … 95 % (Yoğuşmasız) Maks. Çalışma Yüksekliği : 2000 m Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1 EN 61373
