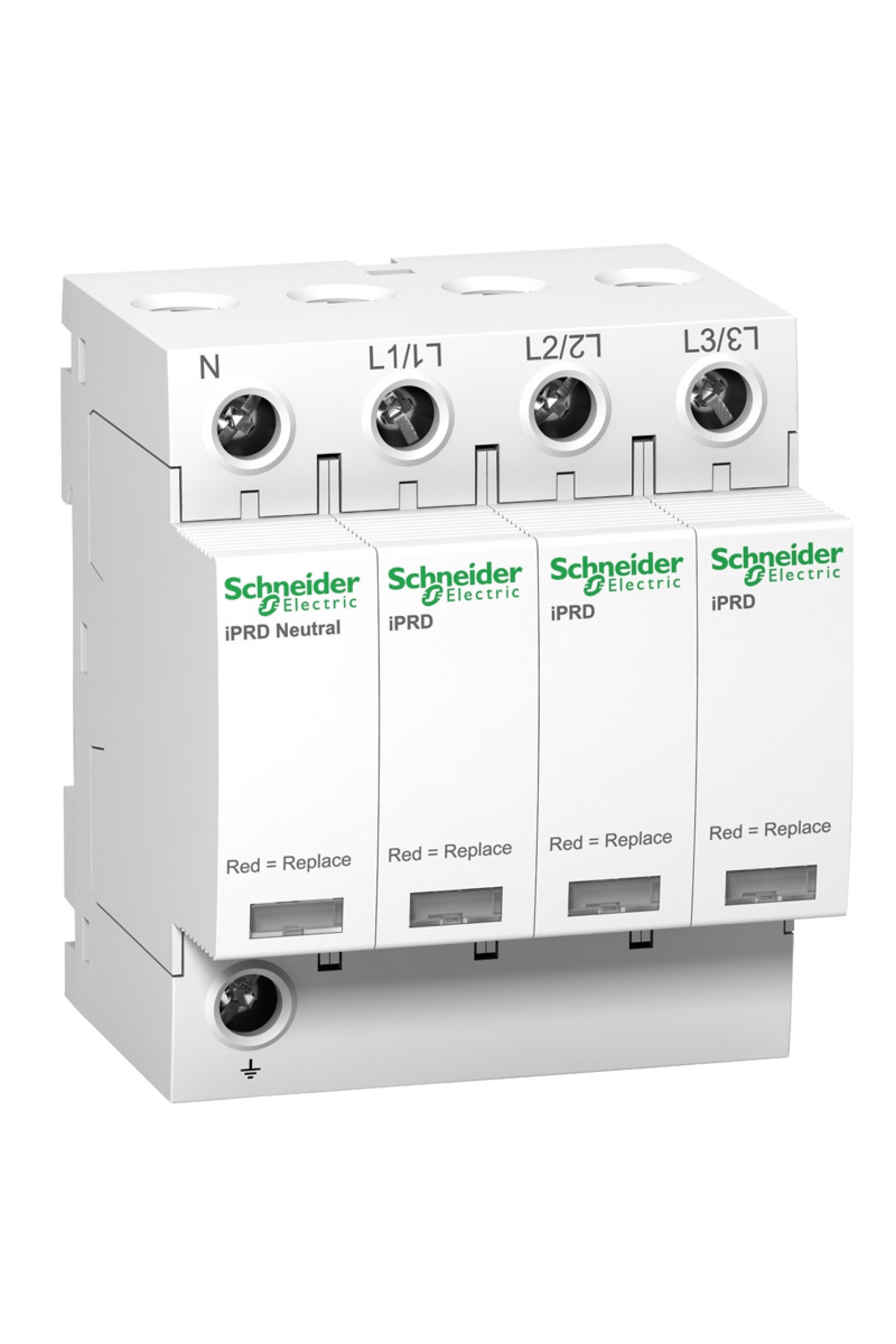

Schneider A9L08601 İPRD8R 3P+N Parafudr

Schneider Parafudr Ürün Özellikleri Ürün aralığı : Acti9 Ürün adı : Acti9 iPRD Ürün ya da bileşen tipi : Tak-çıkar kartuşlu kesinti durdurucu Ürün grubu : IPRD8r Cihaz uygulaması : Dağıtım Standartlar : EN 61643-11:2012 Ürün sertifikaları : CE Kalite etiketleri : NF Kutup tanımı : 3P + N Sinyal kontakları düzenleme : 1 SD (1 K/A) Kesinti durdurucu tipi : Elektrikli dağıtım ağı Topraklama sistemi : TN-S Tamamlayıcı Özellikler Kesinti durdurucu sınıf tipi : Tip 2 + 3 Kesinti durdurucu teknolojisi : MOV + GDT [Ue] nominal çalışma voltajı : 230/400 V AC (+/- 10 %) -de 50/60 Hz [In] nominal deşarj akımı : Ortak mod: 2,5 kA (L/PE) [Imax] Maksimum deşarj akımı : Ortak mod: 8 kA L/PE Ortak mod: 8 kA N/PE Diferansiyel mod: 8 kA L/N [Uoc] açık devre gerilimi : 10 kV tip 3 ortak mod N/PE 10 kV tip 3 diferansiyel mod L/N [Uc] maksimum sürekli çalışma gerilimi : Ortak mod: 260 V N/PE Ortak mod: 350 V L/PE Diferansiyel mod: 350 V L/N Maksimum [UP] voltaj koruma seviyesi : Ortak mod <1,1 kV tip 3 N/PE Diferansiyel mod <1 kV tip 2 L/N Diferansiyel mod <1,1 kV tip 3 L/N Ortak mod <1,4 kV tip 2 N/PE [Ut] geçici aşırı gerilim : 337 V L/N 5 s dayanım 1200 V N/PE 200 ms güvenli arıza modu 442 V L/PE 5 s dayanım Bağlantı kesici cihaz tipi : Ilgili devre kesici iC60L 10 A egim C - Icu 25 kA Ilgili devre kesici IC60N 10 A egim C - Icu 10 kA Ilgili devre kesici iC60H 10 A egim C - Icu 15 kA Ilişkili sigorta gG 25 A - Icu 15 kA Ilişkili sigorta gG 80 A - Icu 50 kA Sinyalleme devre gerilimi : 0,25 A/250 V AC 50/60 Hz Montaj modu : Takılabilir (DIN rayı) 9 mm vida adımı : 8 Yükseklik : 85 mm Genişlik : 72 mm Derinlik : 69 mm Ürün ağırlığı : 0,421 kg Renk : Beyaz (RAL 9003) [IPE] Zemin artık akımı : 0,6 mA 0,003 mA Bağlantılar - terminaller : Tünel tipi terminal (aşağı doğru) 2,5…35 mm² Tünel tipi terminal (yukarı doğru) 2,5…35 mm² Sıkma torku : 2,5 N.m Ortam Koşulları IK koruma derecesi : IK03 'e uygun IEC 62262 Bağıl nem : 5…95 % Çalışma yüksekliği : 2000 m Nominal çalışma ortam sıcaklığı : -25…60 °C Depolama ortam koşulları : -40…85 °C
