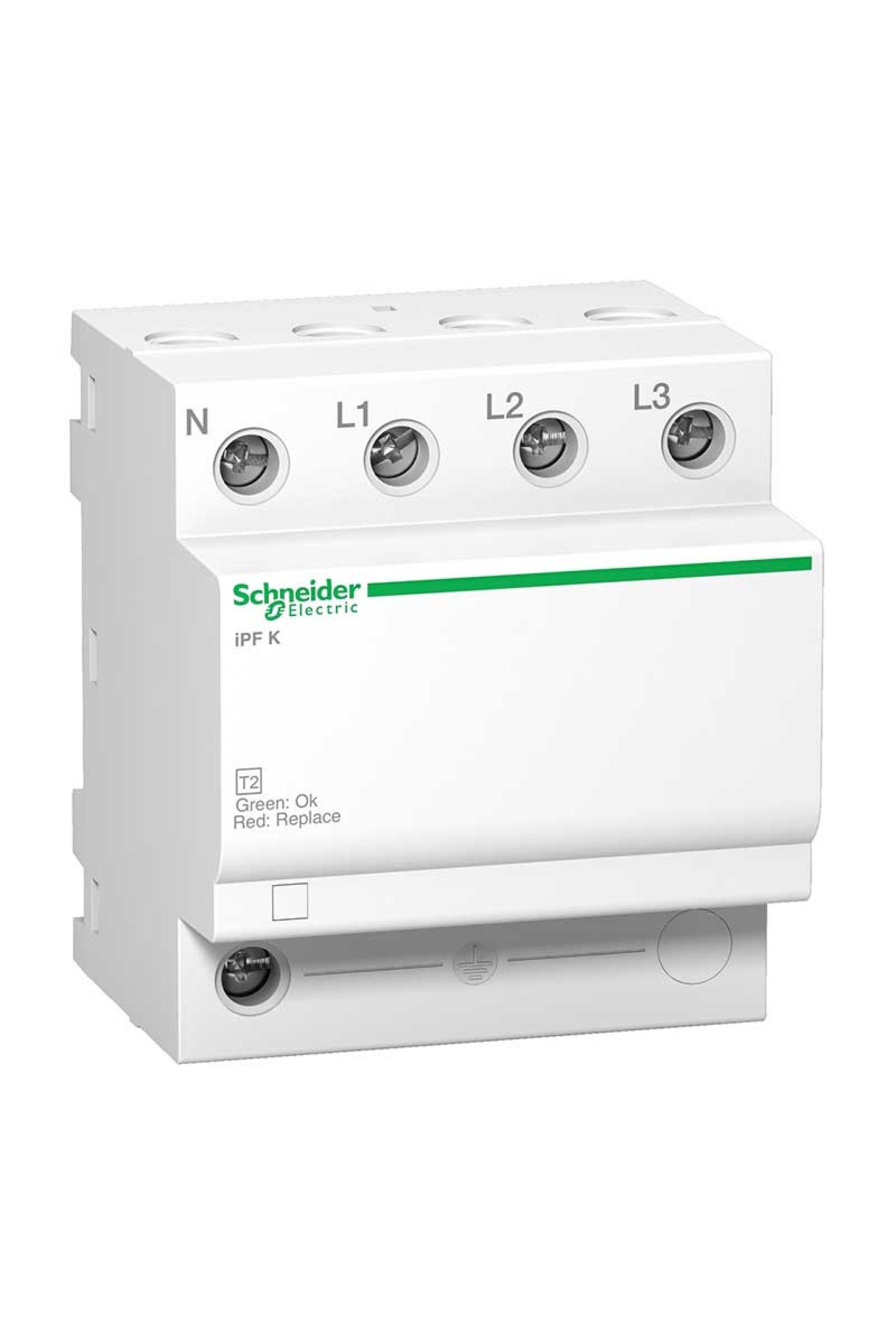

Schneider A9L15688 IPF K 340V 3P+N 40kA Modüler Parafudr

Schneider Parafudr Ürün Özellikleri Ürün aralığı : Acti9 Ürün adı : Acti9 iPF K Ürün ya da bileşen tipi : Kesinti durdurucu Ürün grubu : IPF K Cihaz uygulaması : Dağıtım Standartlar : IEC 61643-11:2011 Ürün sertifikaları : CE Kutup tanımı : 3P + N Uzaktan sinyalleme : Olmadan Kesinti durdurucu tipi : Elektrikli dağıtım ağı Topraklama sistemi : TT Tamamlayıcı Özellikler Kesinti durdurucu sınıf tipi : Tip 2 Kesinti durdurucu teknolojisi : MOV + GDT [Ue] nominal çalışma voltajı : 230/400 V AC (+/- 10 %) -de 50/60 Hz [In] nominal deşarj akımı : Ortak mod: 15 kA (L/PE) [Imax] Maksimum deşarj akımı : Ortak mod: 40 kA L/PE [Uc] maksimum sürekli çalışma gerilimi : Ortak mod: 260 V N/PE Diferansiyel mod: 340 V L/N Maksimum [UP] voltaj koruma seviyesi : Ortak mod <1,5 kV tip 2 N/PE Diferansiyel mod <1,5 kV tip 2 L/N [Ut] geçici aşırı gerilim : 337 V L/N 5 s dayanım 442 V L/PE 5 s dayanım 1200 V N/PE 200 ms dayanım 1453 V L/PE 200 ms dayanım Bağlantı kesici cihaz tipi : Ilgili devre kesici iK60N 40 A egim C - Icu 6 kA Ilişkili sigorta gG 63 A - Icu 25 kA Sinyalleme devre gerilimi : 0,25 A/250 V AC 50/60 Hz Montaj modu : Takılabilir (DIN rayı) 9 mm vida adımı : 8 Yükseklik : 81 mm Genişlik : 72 mm Derinlik : 69 mm Ürün ağırlığı : 420 g Renk : Beyaz (RAL 9003) [IPE] Zemin artık akımı : 0,003 mA Bağlantılar - terminaller : Tünel tipi terminal (üst veya alt) 25 mm² sert Tünel tipi terminal (üst veya alt) 16 mm² esnek Tünel tipi terminal (üst veya alt) 16 mm² halkalı ve esnek Tel sıyırma uzunluğu : 11 mm Sıkma torku : 3,5 N.m Ortam Koşulları IK koruma derecesi : IK03 'e uygun IEC 62262 Bağıl nem : 5…95 % Çalışma yüksekliği : 2000 m Nominal çalışma ortam sıcaklığı : -25…60 °C Depolama ortam koşulları : -40…85 °C
