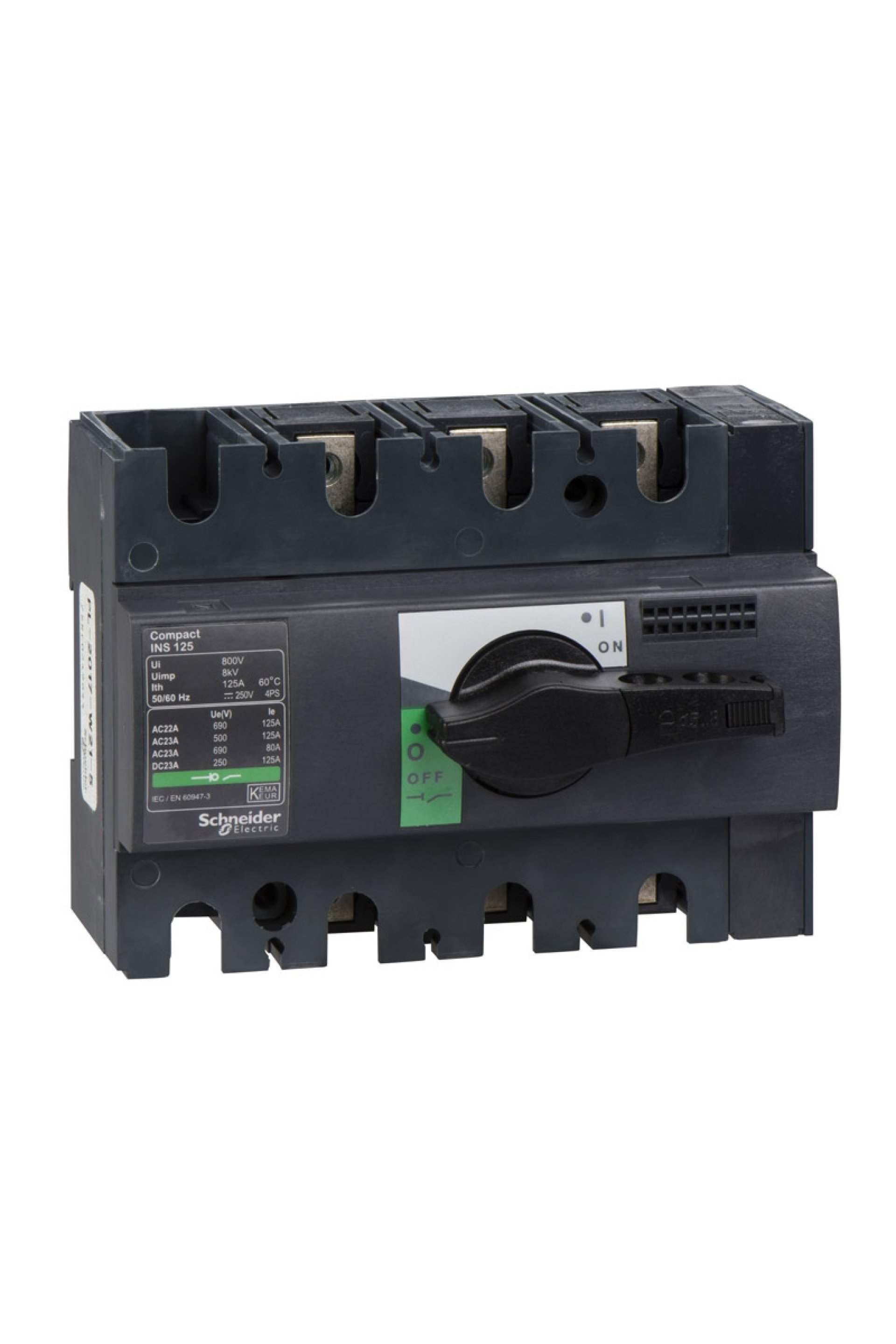

Schneider 28910 INS 125 3P Yük Ayırıcı

Schneider Yük Ayırıcı Ürün Özellikleri Seri : Compact Ürün adı : Compact INS Ürün ya da bileşen tipi : Bağlantı kesici Kutup tanımı : 3P Şebeke tipi : AC Şebeke frekansı : 50/60 Hz [Ie] nominal çalışma akımı : AC-22A: 125 A AC 50/60 Hz 220/240 V [Ui] nominal yalıtım voltajı : 750 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 8 kV [Ith] klasik açık hava termik akımı : 125 A -de 60 °C [Icm] nominal kısa devre kapama kapasitesi : 154 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz 20 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz [Ue] nominal çalışma voltajı : 125 V DC 690 V AC 50/60 Hz Yalıtıma uygunluk : Evet Kontak konum göstergesi : Evet Görünür kesme : Yok Kirletme derecesi : 3 Tamamlayıcı Özellikler Kontrol tipi : Döner kol Kol rengi : Siyah Montaj Tipi : Sabit Montaj desteği : DIN rayı Plaka Üst bağlantı : Ön Aşağı bağlantı : Ön Maksimum güç : AC-23: 55 kW -de 440 V AC 50/60 Hz AC-23: 37 kW -de 220/240 V AC 50/60 Hz AC-23: 55 kW -de 380/415 V AC 50/60 Hz AC-23: 75 kW -de 500/525 V AC 50/60 Hz AC-23: 75 kW -de 660/690 V AC 50/60 Hz Nominal görev : Kesintisiz Kesintili görev sınıfı : Sınıf % 120 - 60 Ithe için muhafaza boyutları : 260 mm x 160 mm x 55 mm [Icw] nominal kısa süreli dayanma akımı : 0,01 kA süresince 30 s 'e uygunIEC 60947-3 1,23 kA süresince 20 s 'e uygunIEC 60947-3 3,175 kA süresince 3 s 'e uygunIEC 60947-3 5,5 kA süresince 1 sn 'e uygunIEC 60947-3 Mekanik dayanıklılık : 15000 cycles Elektrik dayanıklılığı : AC-22A: 1500 cycles 220/240 V AC 50/60 Hz AC-22A: 1500 cycles 380/415 V AC 50/60 Hz AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 220/240 V AC 50/60 Hz AC-23A: 1500 cycles 380/415 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz DC-22A: 1500 cycles 250 V DC seri olarak 2 kutup DC-23A: 1500 cycles 250 V DC seri olarak 2 kutup AC-22A: 1500 cycles 690 V AC 50/60 Hz AC-23A: 1500 cycles 690 V AC 50/60 Hz Bağlantı aralığı : 30 mm Yükseklik : 100 mm Genişlik : 135 mm Derinlik : 62,5 mm Ürün ağırlığı : 0,8 kg Ortam Koşulları Standartlar : IEC 60947-1 IEC 60947-3 Ürün sertifikaları : CCC KEMA-KEUR IP koruma derecesi : IP40 'e uygunIEC 60529 IK koruma derecesi : IK07 'e uygunEN 50102 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C
