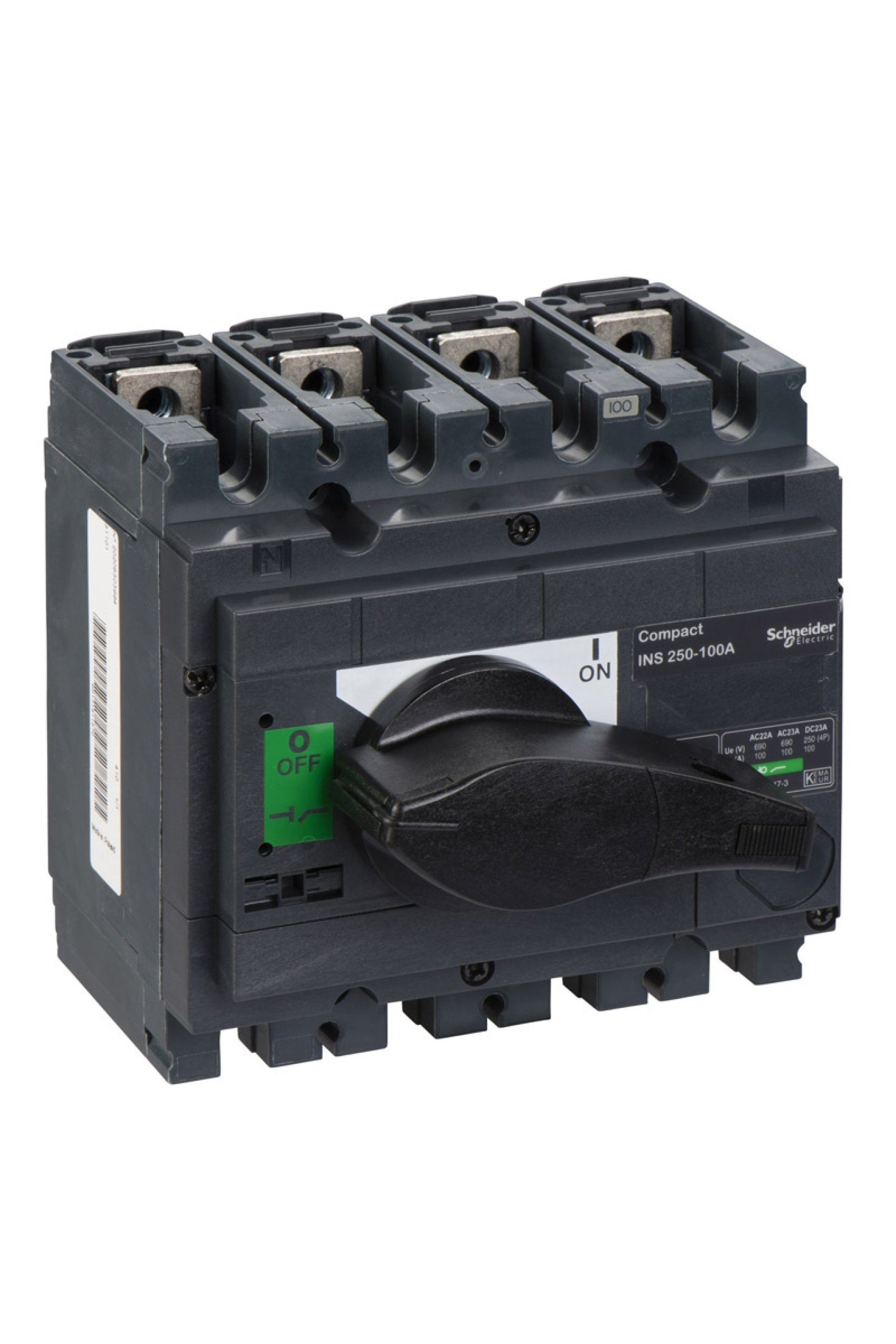

Schneider 31101 INS250 4P 100A Yük Ayırıcı

Schneider Yük Ayırıcı Ürün Özellikleri Seri : Compact Ürün ya da bileşen tipi : Bağlantı kesici Ürün adı : ComPacT INS Kutup tanımı : 4P Şebeke tipi : DC Şebeke frekansı : 50/60 Hz [Ie] nominal çalışma akımı : AC-22A: 100 A AC 50/60 Hz 220/240 V [Ui] nominal yalıtım voltajı : 750 V AC 50/60 Hz [Ith] klasik açık hava termik akımı : 100 A -de 60 °C [Icm] nominal kısa devre kapama kapasitesi : 30 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz 330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz [Ue] nominal çalışma voltajı : 250 V DC 690 V AC 50/60 Hz Yalıtıma uygunluk : Evet Kontak konum göstergesi : Evet Görünür kesme : Yok Kirletme derecesi : 3 Tamamlayıcı Özellikler Kontrol tipi : Doğrudan ön makaralı kol Kol rengi : Siyah Montaj Tipi : Sabit Montaj desteği : Plaka Ray Üst bağlantı : Ön Aşağı bağlantı : Ön Maksimum güç : AC-23: 22 kW -de 220/240 V AC 50/60 Hz AC-23: 22 kW -de 230 V AC 50/60 Hz (NEMA) AC-23: 45 kW -de 380/415 V AC 50/60 Hz AC-23: 55 kW -de 440 V AC 50/60 Hz AC-23: 55 kW -de 480 V AC 50/60 Hz (NEMA) AC-23: 55 kW -de 500/525 V AC 50/60 Hz AC-23: 55 kW -de 660/690 V AC 50/60 Hz Nominal görev : Kesintisiz [Icw] nominal kısa süreli dayanma akımı : 1,8 kA süresince 30 s 'e uygunIEC 60947-3 2,2 kA süresince 20 s 'e uygunIEC 60947-3 4,9 kA süresince 3 s 'e uygunIEC 60947-3 8,5 kA süresince 1 sn 'e uygunIEC 60947-3 Mekanik dayanıklılık : 15000 Döngü Bağlantı aralığı : 35 mm Yükseklik : 136 mm Genişlik : 140 mm Derinlik : 96 mm Ürün ağırlığı : 2,2 kg Ortam Koşulları Standartlar : IEC 60947-1 IEC 60947-3 Ürün sertifikaları : CCC KEMA-KEUR IP koruma derecesi : IP40 'e uygun IEC 60529 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C
