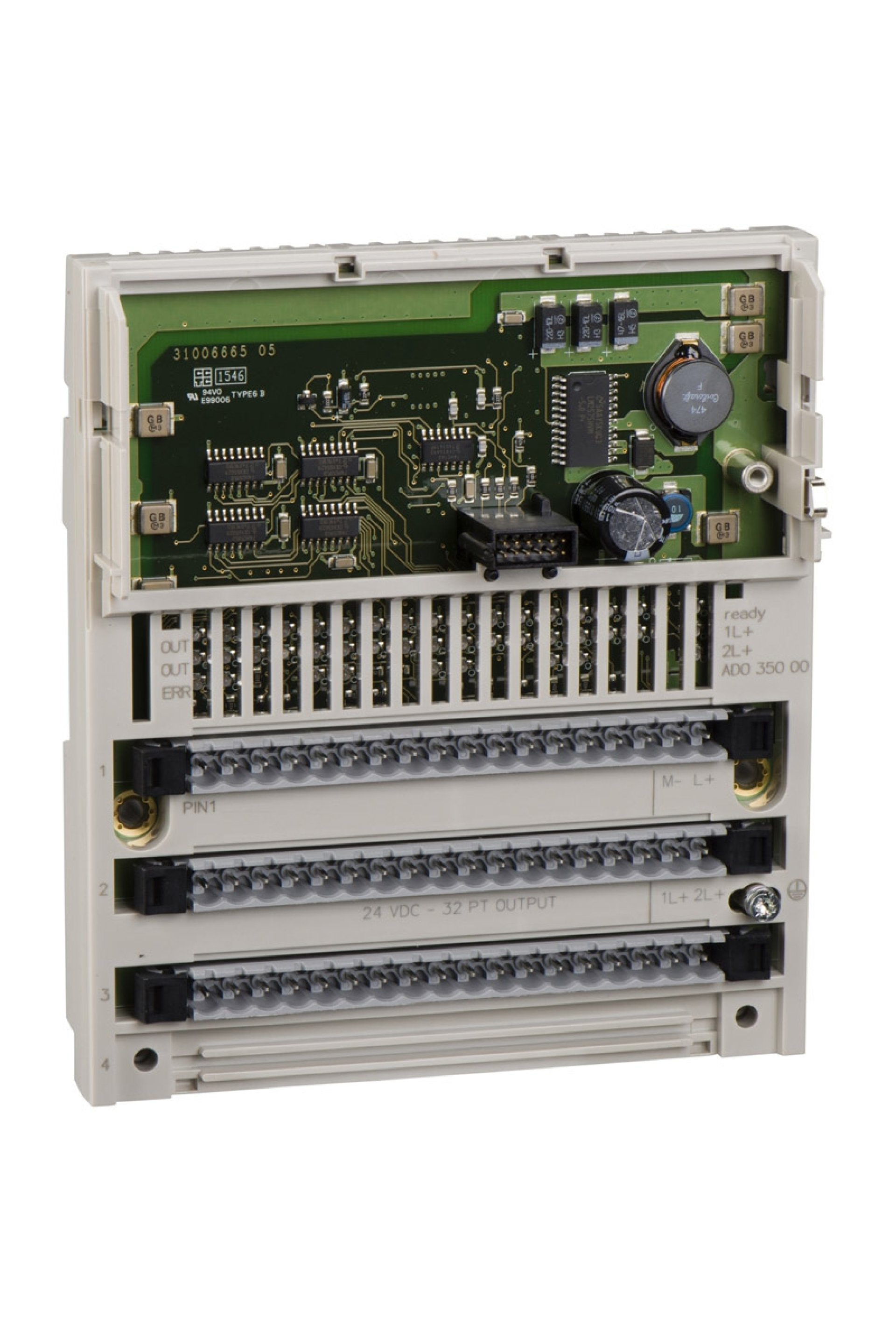

Schneider 170ADO35000 32 Çıkışlı Dijital Çıkış Modülü

Schneider Solid State Dijital Çıkış Modülü Ürün Özellikleri Ürün serisi : Modicon Momentum otomasyon platformu Ürün ya da bileşen tipi : Dijital çıkış tabanı DC Kanallar grubu : 2 grupta 16 çıkış Dijital çıkış sayısı : 32 Dijital çıkış gerilimi : 24 V DC Kanal başına akım : 0,5 A Kısa devre koruması : Çıkışlar elektronik korumalı Koruyucu bakım : TC Tamamlayıcı Özellikler [Ue] nominal çalışma voltajı : 24 V DC Dijital çıkış akımı : 16 A modül başına Maksimum sızıntı akımı : 1 mA 24 V DC Kesinti akımı : 5 A süresince 1 ms Maksimum voltaj düşüşü : <0,5 V 0,5 A 1 durumunda Çıkış aşırı yük koruması : Elektronik korumalı çıkışlar Yanıt süresi : 0,1 msn durum 0'dan durum 1'e Kanallar ve veriyolu arasındaki yalıtım : 500 V AC Güç dağılımı : 6 W tipik İşaretleme : CE Yerel sinyalleme : Kanal durumu: 32 LED Akım tüketimi : 250 mA -de 24 V DC Terminallerin açıklaması PLC n°2 : (15)OUT_DIS#15 Terminallerin açıklaması PLC n°3 : (6)OUT_DIS#22 (4)OUT_DIS#20 (7)OUT_DIS#23 (2L+)PW_POS (3)OUT_DIS#19 TB_1 (8)OUT_DIS#24 (10)OUT_DIS#26 (12)OUT_DIS#28 (2)OUT_DIS#18 (13)OUT_DIS#29 (16)IN_DIS#32 (11)OUT_DIS#27 (14)OUT_DIS#30 (15)OUT_DIS#31 (5)OUT_DIS#21 (9)OUT_DIS#25 (1)OUT_DIS#17 (1L+)PW_POS Derinlik : 47,5 mm Yükseklik : 141,5 mm Genişlik : 125 mm Ürün ağırlığı : 0,21 kg Ortam Koşulları Ürün sertifikaları : CSA UL Elektrostatik deşarja direnç : 4 kV kontak 'e uygunIEC 801-2 8 kV havada 'e uygunIEC 801-2 Elektromanyetik alanlara direnç : 10 V/m 80 ... 1000 MHz 'e uygun IEC 801-3 Nominal çalışma ortam sıcaklığı : 0…60 °C Depolama ortam koşulları : -40…85 °C Bağıl nem : 95 % yoğuşmasız Çalışma yüksekliği : <= 5000 m
