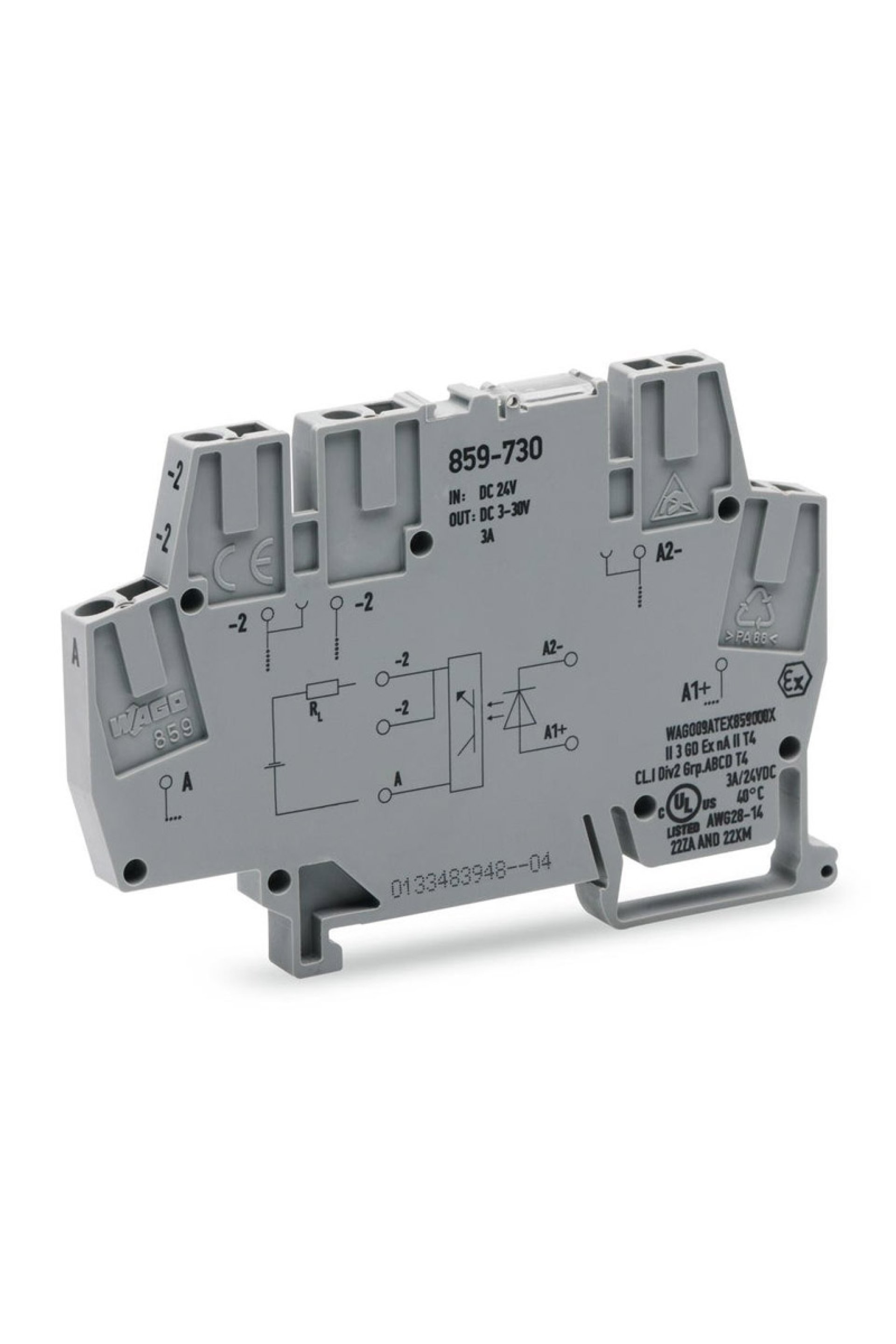

Wago Optokuplör Modülü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Kontrol Devresi Nominal Giriş Voltajı U N : DC 24 V Giriş voltaj aralığı (düşük seviye) : DC 0 … 7,5 V Giriş voltaj aralığı (yüksek seviye) : DC 12,5 … 30 V U N 'da Nominal Giriş Akımı : 15 mA Yük Devresi Devre Tipi : 2 İletken Sonlandırma Sürekli Akım Sınırlama : 4,8 A Çıkış tepe akımı : 25 A Nominal çıkış voltajı : DC 24 V Çıkış Voltajı Aralığı : DC 3 … 30 V Çıkıştaki Maks. Gerilim Düşüşü : ≤ DC 0,4 V Nominal voltajda kaçak akım : ≤ 45 µA Açılış Süresi : ≤ 20 µs Ayrılış Süresi : ≤ 1 ms Yükselme süresi (t 10-90 ) : 12 µs Bırakma süresi (t 10-90 ) : 15 µs Frekans değiştirme : ≤ 2,3 kHz Sinyalleme Durum göstergesi : LED sarı Güvenlik Ve Koruma Anma Gerilimi : 300 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Dielektrik Gücü, Kontrol/Yük Devresi (AC, 1 dak) : 2,5 kVrms Yalıtım Tipi (Kontrol / Yük Devresi) : Temel Yalıtım Yalıtım Tipi (bitişik cihazlar) : Güçlendirilmiş Yalıtım (Güvenli İzolasyon) Yalıtım Tipi (aynı tipin bitişik cihazları arasında) : Güçlendirilmiş Yalıtım (Güvenli İzolasyon) Yalıtım Tipi (herhangi bir bitişik cihaza göre) : Temel Yalıtım Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : Eşleştirildiğinde veya Uç Plaka 859-525 ile Bağlantı Verisi Bağlantı Teknolojisi : CAGE CLAMP ® Tek Damarlı Boylar : 0,2 … 2,5 mm² / 24 … 14 AWG İnce Bükümlü Kablolar : 0,2 … 2,5 mm² / 24 … 14 AWG İnce Bükümlü Kablolar, Yalıtımlı Yüksüklü : 0,08 … 1,5 mm² / 28 … 16 AWG İnce Bükümlü Kablolar, Yalıtımsız Yüksüklü : 0,2 … 1,5 mm² / 24 … 14 AWG Sıyırma Uzunluğu : 5 … 6 mm Geometrik Veriler Genişlik : 6 mm Yükseklik : 91 mm Din-35 Rayının Üst Kenarından Uzunluk : 56 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Montaj Pozisyonnu : Yatay (Ayakta Duran/Yatay) veya Dikey Malzeme Verileri Renk : Gri Yangın Yükü : 0,313 MJ Ağırlık : 18,5 g Çevresel Gereklilikler Çevreleyen Hava Sıcaklığı (Çalışma) U N : -40 … 70 °C Ul İçin Çevredeki Hava (Çalışma) Sıcaklığı : -40 … 40 °C Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +70 °C İşleme Sıcaklığı : -25 … +50 °C En 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı : ≥ (T Çevreleyen Hava + 20 K) Bağıl Nem : 6 … 85 % (Yoğunlaşmaya İzin Verilmez) Maks. Çalışma Yüksekliği : 2000 m Standartlar/Spesifikasyonlar Standartlar/Spesifikasyonlar : EN 61010-2-201
