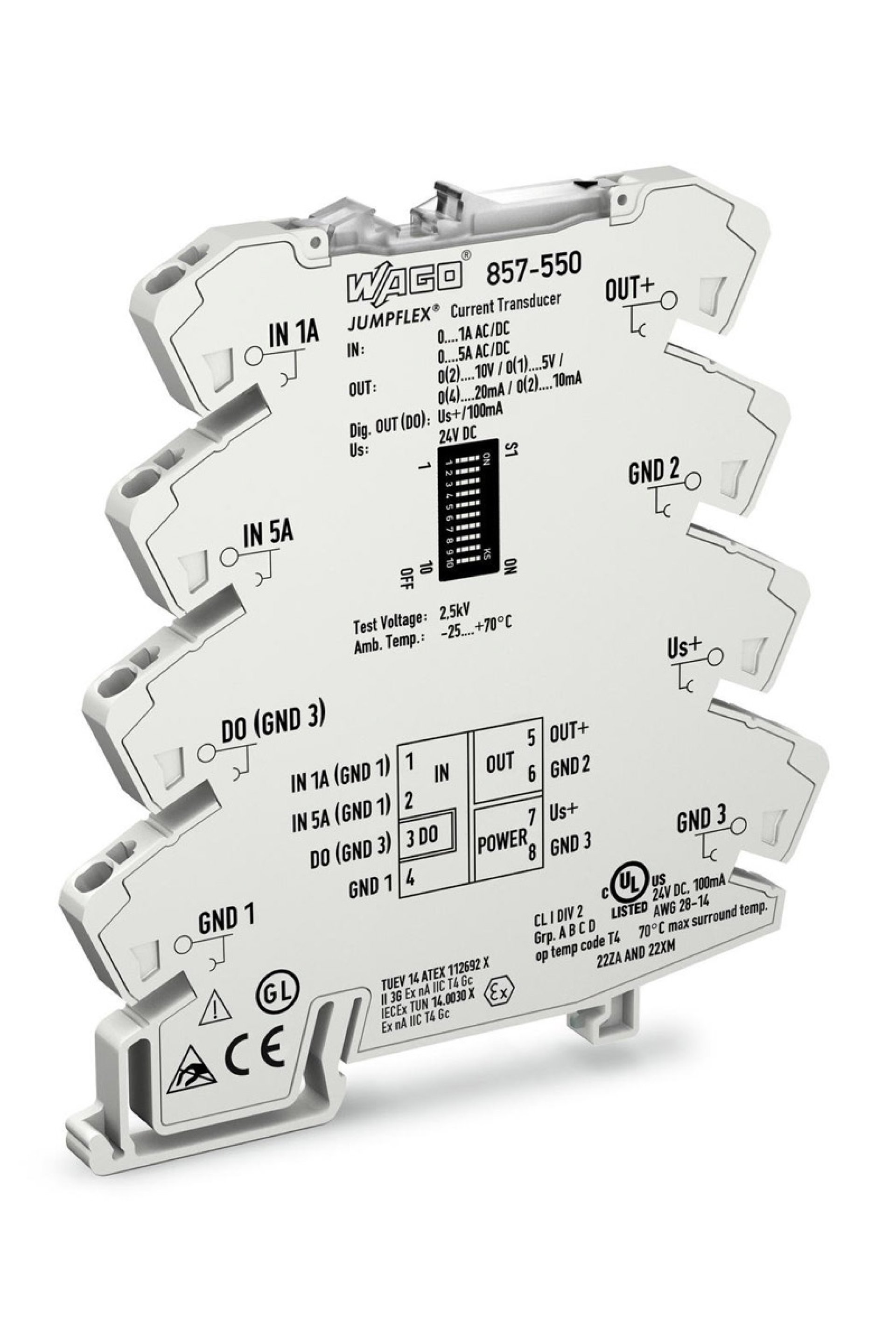

Wago 857-550 True Rms Akım Sinyal Dönüştürücü

Wago Dönüştürücüler Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Konfigürasyon Yapılandırma Seçenekleri : DIP anahtarlar Giriş Giriş sinyali tipi : Akım Giriş sinyali, akım : AC/DC 0 … 1 A (IN 1); AC/DC 0 … 5 A (IN 2) Frekans aralığı : 16 … 400 Hz Giriş Direnci (Giriş/Akım) : 47 mΩ (IN 1); 10 mΩ (IN 2) Maks. giriş sinyali : 10 A (1'de; 5s) 15 A (2'de; 5s) Yanıt eşiği : < % 0,5 (Ölçüm Aralığı Nominal Değerinin) Çıkış Çıkış sinyal türü : Akım Gerilim Çıkış sinyali voltajı : 0 … 5 V 1 … 5 V 0 … 10 V 2 … 10 V Çıkış sinyali akımı : 0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA Yük Empedansı (Çıkış/Voltaj) : ≥ 2 kΩ (Sıcaklık Aralığı Kısıtlamaları Olabilir) Yük Empedansı (Çıkış/Akım) : ≤ 600 Ω (Sıcaklık Aralığı Kısıtlamaları Olabilir) Çıkış - Dijital Maks. Anahtarlama Voltajı (DO) : Uygulanan besleme gerilimi Maks. Sürekli Akım (DO) : 100 mA (dahili kısıtlama yok) Anahtarlama Sınır Sayısı (DO) : 1 (Ayarlanabilir) Sinyal İşleme Ölçme Prosedürü : Hakiki RMS ölçümü veya aritmetik ortalama değer FILTRE (T 10-90 ) : Hareketli Ortalama Değer (Filtreleme Seviyesi: 30) Adım Tepki Tip. : 60 ms Ölçüm Hatası İletim hatası : ≤ % 0.1 üst aralık değerinin İletim hatası (tam skala) : ≤ 0.4 % of upper range value Sıcaklık Katsayısı : ≤ %0,01 /K Güç Kaynağı Güç Kaynağı Türü : 24 VDC Nominal Besleme Gerilimi U S : DC 24 V Tedarik Voltaj Aralığı : ±30 % Tedarik Voltajında Mevcut Tüketim : ≤ 40 mA (+ I DO) Güvenlik Ve Koruma Koruma Sınıfı : IP20 Test Voltajı Test voltajı (giriş / çıkış / besleme) : AC 2,5 kV; 50 Hz; 1 dakika Bağlantı Verisi Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,34 … 2,5 mm² / 22 … 14 AWG Sıyırma Uzunluğu : 9 … 10 mm Geometrik Veriler Genişlik : 6 mm Yükseklik : 94 mm Din-35 Rayının Üst Kenarından Uzunluk : 97,8 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ağırlık : 64 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C (Nominal Akımda) Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Bağıl Nem : 5 … 95 % (Yoğunlaşmaya İzin Verilmez) Maks. Çalışma Yüksekliği : 2000 m Standartlar/Spesifikasyonlar Uygunluk İşareti : CE
