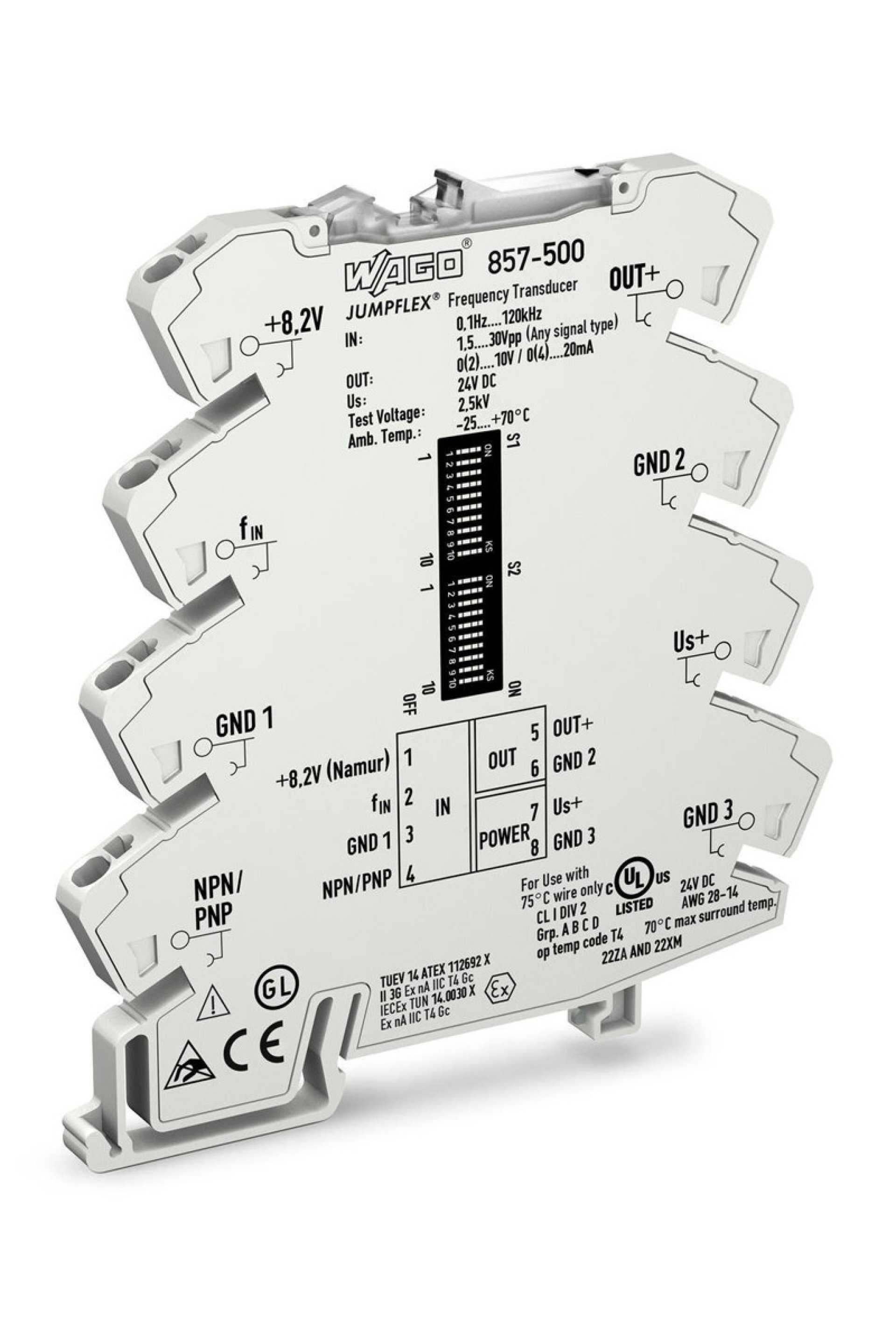

Wago 857-500 Frekans Sinyal Dönüştürücü

Wago Dönüştürücüler Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Konfigürasyon Yapılandırma Seçenekleri : DIP anahtarlar Giriş Giriş sinyali tipi : Frequency generators NAMUR sensors NPN/PNP transistor outputs Mechanical contact (dry contact) Giriş - Sensör Tipi 1 Sensör Tipi 1 : Frekans üretici NPN / PNP Transistör, çekme veya aşağı çekiş dirençli çıkışları Frekans Ölçüm Aralığı 1 : 0,1 Hz … 120 kHz Min. Ölçüm Süresi 1 : 10 Hz Sinyal Seviyesi : 1,5 V, 10 V, 20 V (değiştirilebilir) Maks. Giriş Gerilimi : ± ± DC 31,2 V Sinyal Formu : Herhangi Kuplaj : AC/DC (AC 10 Hz'in üzerinde) (ayarlanabilir) Giriş Direnci : 10 kΩ Giriş - Sensör Tipi 2 Sensör Tipi 2 : DIN EN 50227'e göre NAMUR Sensör Frekans Ölçüm Aralığı 2 : 0,1 Hz … 1 kHz Nabız Uzunluğu 2 : ≥ 500 µs Min. Ölçüm Süresi 2 : 10 Hz Sensör Kaynağı : DC 8,2 V Sinyal Akımı (0) : ≤ 1,2 mA Sinyal Akımı (1) : ≥ 2,1 mA Histerez : 0,45 mA Kısa Devre İzleme : ≥ 4,7 mA Kablo Kırılımı İzleme : ≤ 0,2 mA Giriş Direnci 2 : ≤ 600 Ω Giriş - Sensör Tip 3 Sensör Tipi 3 : NPN / PNP Transistör çıkışı Çekme veya aşağı çekiş direnci olmadan Mekanik temas (kuru temas) Frekans Ölçüm Aralığı 3 : 0,1 Hz … 20 kHz Nabız Uzunluğu 3 : ≥ 25 µs Min. Ölçüm Süresi 3 : 100 Hz Açık Devre Voltajı : DC 5 V NPN Artık Voltajı : ≤ 1,5 V PNP Anahtarlama Gerilimi : ≥ 7,5 V (+ artık gerilim UCE sat) Çıkış Çıkış sinyal türü : Akım Gerilim Çıkış sinyali voltajı : 0 … 5 V 1 … 5 V 0 … 10 V 2 … 10 V Çıkış sinyali akımı : 0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA Yük Empedansı (Çıkış/Voltaj) : ≥ 2 kΩ Yük Empedansı (Çıkış/Akım) : ≤ 600 Ω Sinyal İşleme Çevirme Süresi : Ölçüm (Gate) süresi ölçüm yöntemi (> 400 Hz): < 20 ms Pals süresi ölçüm yöntemi (< 400 Hz): < 200 μs + T Döngü süresi Ölçüm Hatası İletim hatası : ≤ % 0.1 üst aralık değerinin Sıcaklık Katsayısı : ≤ %0,01 /K Güç Kaynağı Güç Kaynağı Türü : 24 VDC Nominal Besleme Gerilimi U S : DC 24 V Tedarik Voltaj Aralığı : ±30 % Tedarik Voltajında Mevcut Tüketim : ≤ 40 mA Güvenlik Ve Koruma Koruma Sınıfı : IP20 Test Voltajı Test voltajı (giriş / çıkış / besleme) : AC 2,5 kV; 50 Hz; 1 dakika Bağlantı Verisi Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,34 … 2,5 mm² / 22 … 14 AWG Sıyırma Uzunluğu : 9 … 10 mm Geometrik Veriler Genişlik : 6 mm Yükseklik : 94 mm Din-35 Rayının Üst Kenarından Uzunluk : 97,8 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 0,762 MJ Ağırlık : 36,2 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Bağıl Nem : 5 … 95 % (Yoğunlaşmaya İzin Verilmez) Maks. Çalışma Yüksekliği : 2000 m Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61373
