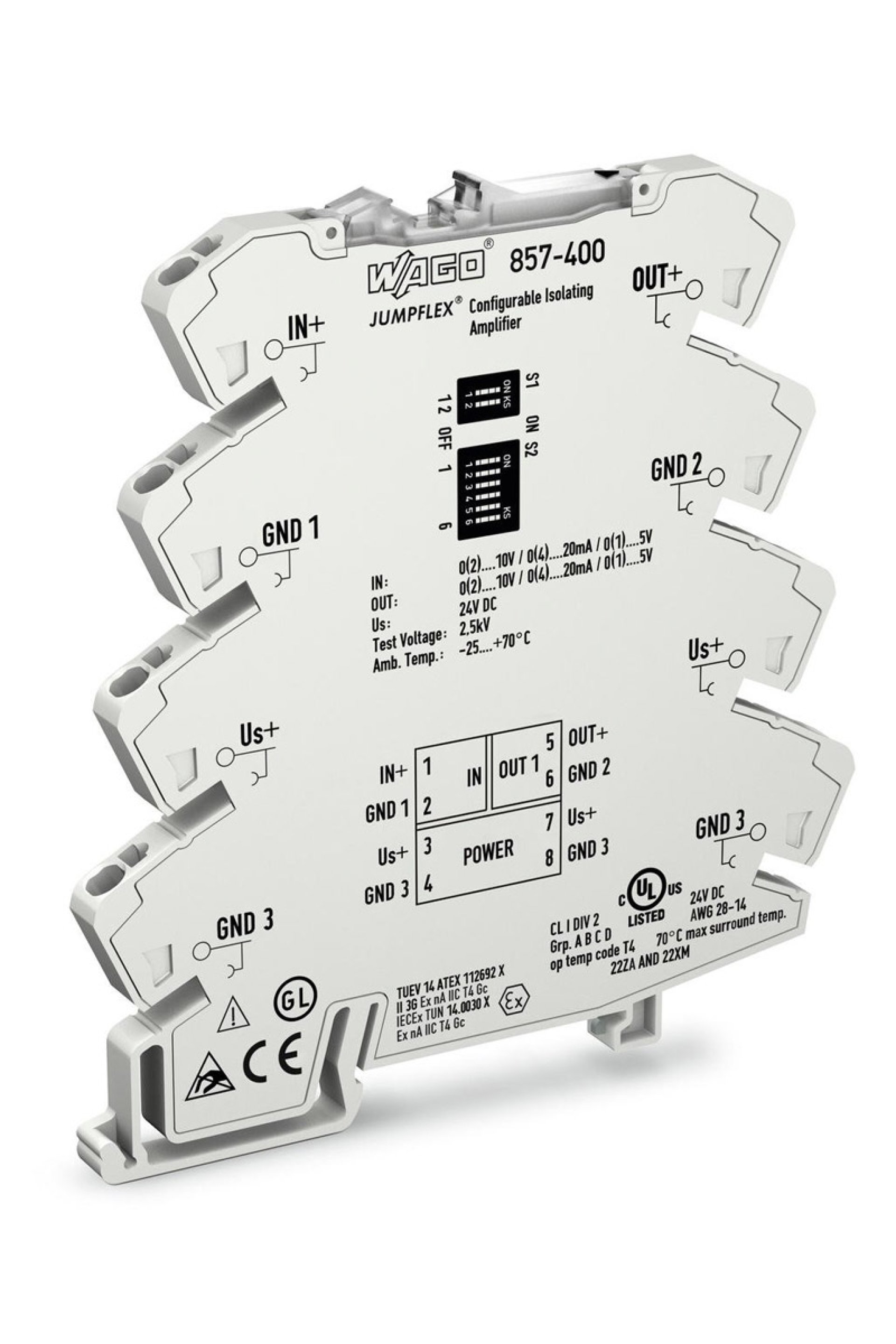

Wago Dönüştürücüler Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Konfigürasyon Yapılandırma Seçenekleri : DIP anahtarlar Giriş Giriş sinyali tipi : Gerilim Giriş sinyali voltajı : 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (kalibreli değişim) Giriş sinyali, akım : 0 … 20 mA; 4 … 20 mA (kalibreli değişim) Giriş Direnci (Giriş/Akım) : ≤ 50 Ω Giriş direnci (giriş / voltaj) : ≥ 100 kΩ Maks. giriş sinyali : 50 mA Maks. giriş gerilimi : 30 V Sıfır/açıklık ayarı : üst aralık değerinin ± %3'ü Çıkış Çıkış sinyal türü : Akım Çıkış sinyali voltajı : 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (kalibreli değişim) 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (calibrated switchable) Çıkış sinyali akımı : 0 … 20 mA; 4 … 20 mA; 0 … 10 mA; 2 … 10 mA (kalibreli değişim) 0 … 20 mA; 4 … 20 mA; 0 … 10 mA; 2 … 10 mA (calibrated switchable) Yük Empedansı (Çıkış/Voltaj) : ≥ 2 kΩ Yük Empedansı (Çıkış/Akım) : ≤ 600 Ω Sinyal İşleme Maks. Çalışma Frekansı : 100 Hz / 5 kHz (DIP anahtar aracılığıyla ayarlanabilir) Adım Tepki Tip. : 3,5 ms (100 Hz); 100 µs (5 kHz) Ölçüm Hatası İletim hatası : ≤ % 0.1 üst aralık değerinin İletim hatası (tam skala) : ≤ 0.2 % of upper range value Sıcaklık Katsayısı : ≤ %0,01 /K Güç Kaynağı Güç Kaynağı Türü : 24 VDC Nominal Besleme Gerilimi U S : DC 24 V Tedarik Voltaj Aralığı : ±30 % Tedarik Voltajında Mevcut Tüketim : ≤ 25 mA Güvenlik Ve Koruma Koruma Sınıfı : IP20 Test Voltajı Test voltajı (giriş / çıkış / besleme) : AC 2,5 kV; 50 Hz; 1 dakika Bağlantı Verisi Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,34 … 2,5 mm² / 22 … 14 AWG Sıyırma Uzunluğu : 9 … 10 mm Geometrik Veriler Genişlik : 6 mm Yükseklik : 94 mm Din-35 Rayının Üst Kenarından Uzunluk : 97,8 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 0,585 MJ Ağırlık : 36,8 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Bağıl Nem : 5 … 95 % (Yoğunlaşmaya İzin Verilmez) Maks. Çalışma Yüksekliği : 2000 m Standartlar/Spesifikasyonlar Uygunluk İşareti : CE
