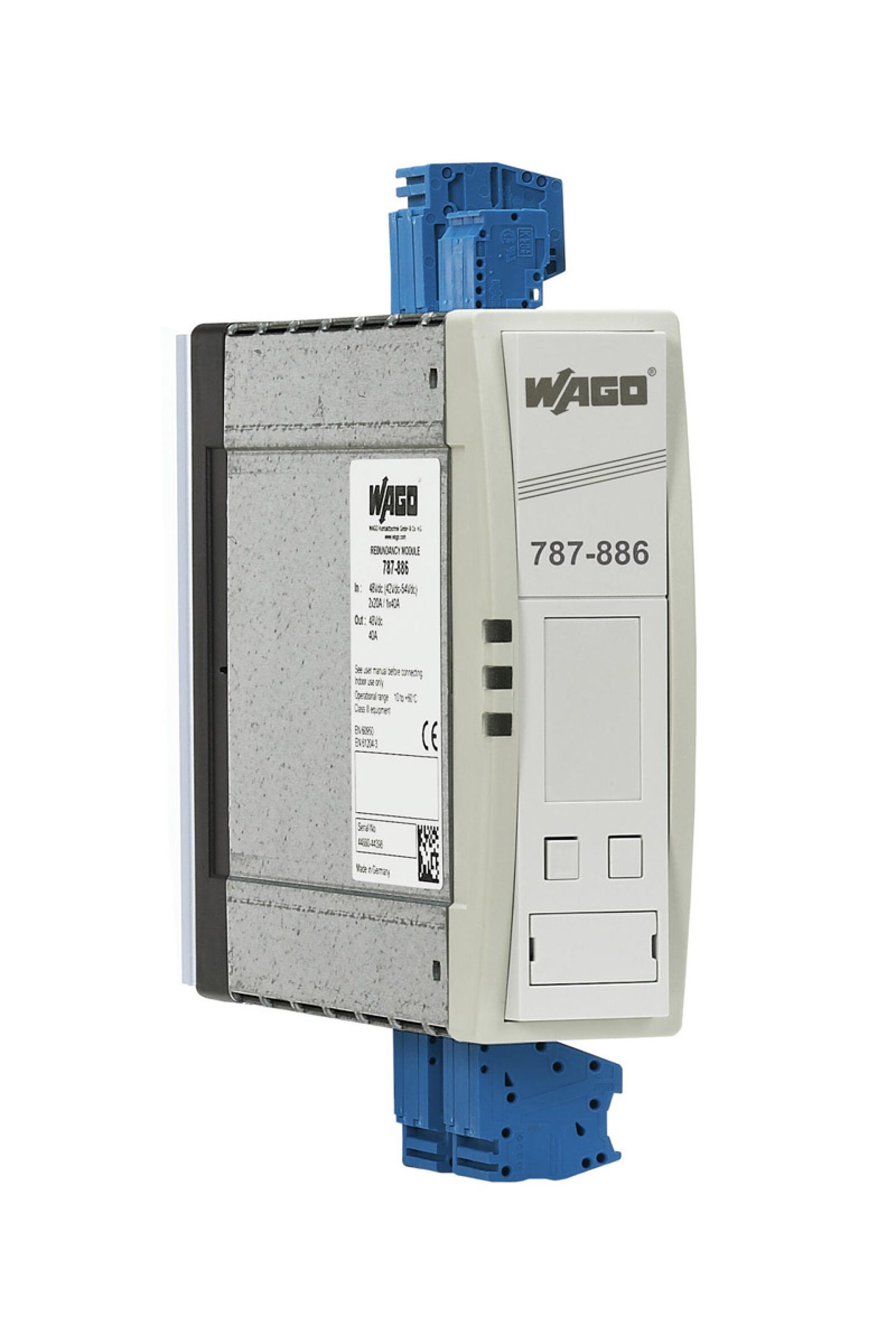

Wago Paralelleme Modülü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Nominal Giriş Voltajı U i nom : 2 x DC 48 V Giriş Gerilimi Aralığı : 2 x DC 36 … 54 V Nominal Şebeke Frekans Aralığı : 0 Hz Giriş Akımı I i : ≤ 20 A (Hat Başına) Çıkış Nominal Çıkış Voltajı U o nom : DC 48 V Çıkış Voltajı Aralığı : DC 36 … 54 V (Ue - Gerilim düşümü) Gerilim düşümü : ≤ 1 V (giriş/çıkış) Nominal Çıkış Akımı I o nom : 40 A Nominal Çıkış Gücü : 1920 W Maks. çıkış gücü : ≤ 2160 W Sinyal Ve İletişim Göstergeler : 1 x LED Çıkış (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 1,7 W (48 VDC; Yüksüz) Yeterlilik : 96 % Sigorta Koruması Dahili Sigorta : Hayır Güvenlik Ve Koruma Yalıtım Voltajı (konnektör-kabin) : DC 0,5 kV Koruma Sınıfı : III Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Ters Gerilim Koruması : Evet Geri Bildirim Voltajı : ≤ DC 60 V Kirlilik Derecesi : 2 Paralel Çalışma : Evet Seri Bağlantı : Hayır MTBF : > 500000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,5 … 10 mm² / 20 … 8 AWG İnce Bükümlü Kablolar : 0,5 … 10 mm² / 20 … 8 AWG Sıyırma Uzunluğu : 13 … 15 mm Bağlantı Tipi (2) : Röle Bağlantı Tipi 2 : CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 0,08 … 2,5 mm² / 28 … 12 AWG İnce Bükümlü, Bağlanabilir : 0,08 … 2,5 mm² / 28 … 12 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 40 mm Yükseklik : 181 mm Din-35 Rayının Üst Kenarından Uzunluk : 163 mm Boyutlarda Not : Yükseklik, takılabilir konektör dahil Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ağırlık : 860 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -10 … +60 °C Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Bağıl Nem : 6 … 96 % (Yoğunlaşmaya İzin Verilmez) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 60950 EN 61000-6-2 EN 61000-6-3 Standartlar / Özellikler (Beklemede) : UL 60950 UL 508
