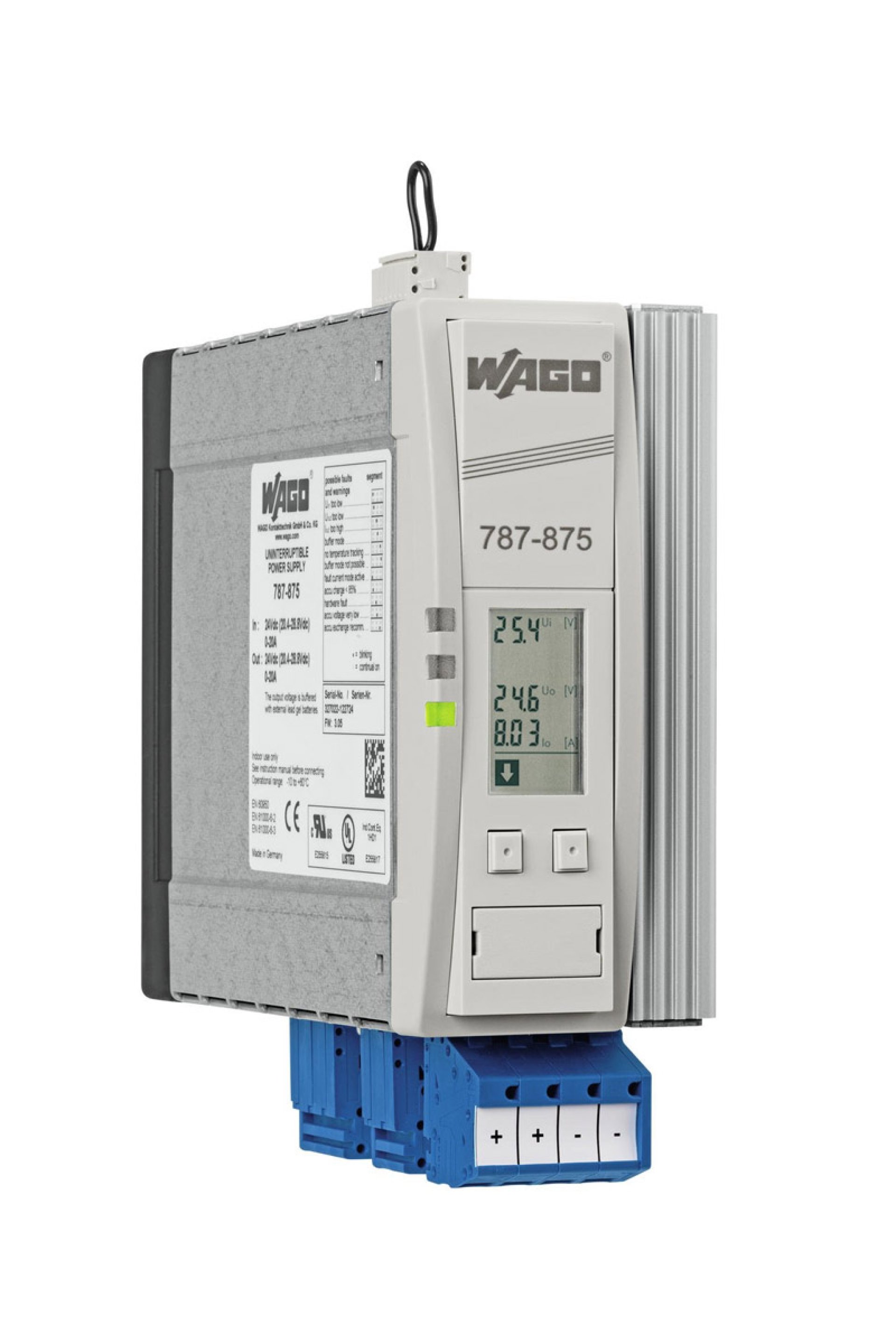

Wago Güç Modülü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Nominal Giriş Voltajı U i nom : DC 24 V Giriş Gerilimi Aralığı : DC 22 … 29 V Nominal Şebeke Frekans Aralığı : 0 Hz Giriş Akımı I i : ≤ 0,1 A (Yüksüz) Ani Akım : ≤ 4 A (Yüksüz) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V Çıkış Voltajı Aralığı : U i - 1 VDC (nominal çalışma) Nominal Çıkış Akımı I o nom : 20 A Akım Sınırlaması : tip. 22 - 26 A Enerji Depolama Tampon Zamanı : 11 s … 10 dak. veya sürekli (ayarlanabilir) Açma Sınırı (Ayarlanabilir) : DC 20 … 25,5 V Şarj Akımı : ≤ 1 A Şarj Sonu Voltajı : DC 26 … 29,5 V (sıcaklık kontrollü; isteğe bağlı sabit ayar) Tavsiye Edilen Pil Modülü : 787-871, 787-872, 787-873 Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) LED Sarı (Uyarı) LED Kırmızı (Hata) İletişim : RS-232 seri arayüzü Uzaktan giriş : tampon işlemini kapatmak için Verim/Güç Kayıpları Güç Kaybı P v : ≤ 15 W (Yüksüz) ≤ 30 W (Nominal Yük) Yeterlilik : 95 % Sigorta Koruması Dahili Sigorta : 25 AT Güvenlik Ve Koruma Yalıtım Voltajı (konnektör-kabin) : DC 0,5 kV Koruma Sınıfı : III Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Ters Gerilim Koruması : Evet Geri Bildirim Voltajı : ≤ DC 35 V Kirlilik Derecesi : 2 Paralel Çalışma : Evet, arabellek süresinin uzatılması için maksimum üç pil modülü (Sıcaklık ölçümü değerlendirmesi yalnızca bir pil modülü ile mümkündür.) Seri Bağlantı : Hayır MTBF : > 500000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,5 … 10 mm² / 20 … 8 AWG İnce Bükümlü Kablolar : 0,5 … 10 mm² / 20 … 8 AWG Sıyırma Uzunluğu : 13 … 15 mm Bağlantı Tipi (2) : Sinyalleme Bağlantı Tipi 2 : CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 0,08 … 0,5 mm² / 28 … 20 AWG İnce Bükümlü, Bağlanabilir : 0,08 … 0,5 mm² / 28 … 20 AWG Sıyırma Uzunluğu : 5 … 6 mm Maks. Hat Uzunluğu : 3 m (Giriş/çıkış/batarya kontrolü) Geometrik Veriler Genişlik : 57 mm Yükseklik : 171 mm Din-35 Rayının Üst Kenarından Uzunluk : 163 mm Boyutlarda Not : Yükseklik, takılabilir konektör dahil Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 0,497 MJ Ağırlık : 1200 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -10 … +60 °C Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Bağıl Nem : 6 … 96 % (Yoğunlaşmaya İzin Verilmez) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 60950 UL 60950 UL 508 EN 61000-6-2 EN 61000-6-3
