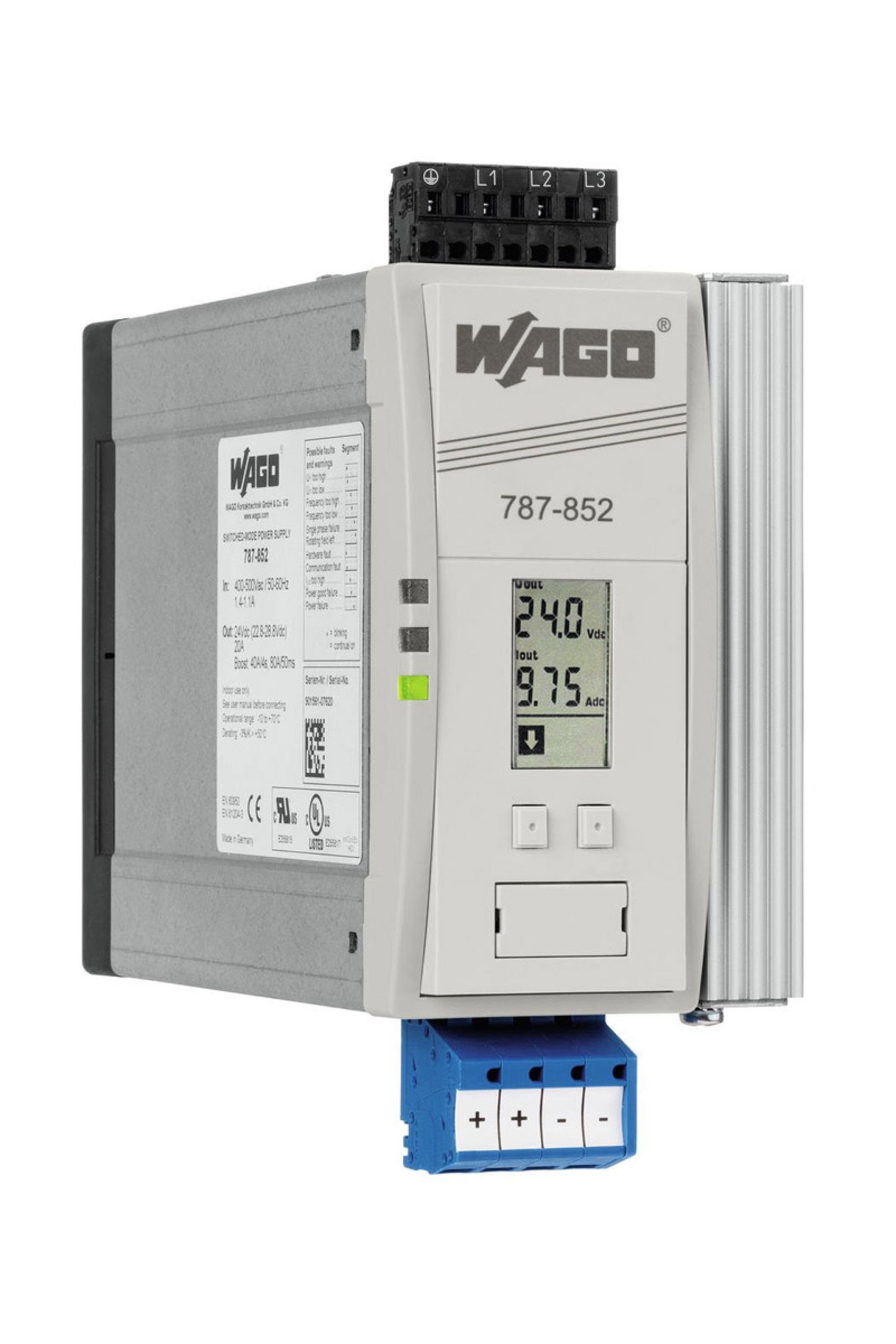

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 2 / 3 Nominal Giriş Voltajı U i nom : (2 / 3) x AC 400 … 500 V Giriş Gerilimi Aralığı : (2 / 3) x AC 340 … 550 V; DC 480 … 780 V Nominal Şebeke Frekans Aralığı : 50 … 60 Hz; 0 Hz Giriş Akımı I i : ≤ 3 x 1,1 A (340 VAC; 20 ADC) Deşarj Akımı : ≤ 1 mA Ani Akım : ≤ 30 A Güç Faktörü Düzeltme (PFC) : Pasif (yazılım / ekran yoluyla değiştirilebilir) Şebeke Arızası Tutma Süresi : ≥ 13 ms (3 x 400 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 22,8 … 28,8 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 20 A (24 VDC) Nominal Çıkış Gücü : 480 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 70 mV (tepe-tepe) Akım Sınırlaması : 1,1 x I a tipik Aşırı Yük Davranışı : ayarlanabilir (sabit akım / sigorta modu) Güç artırma : DC 40 A (4 s); DC 30 A (16 s) Tekne : DC 80 A (50 ms) Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (DC o.k.) LED Sarı (Uyarı) LED Kırmızı (Hata) İletişim : RS-232 seri arayüzü Verim/Güç Kayıpları Güç Kaybı P v : ≤ 8,3 W (Yüksüz) ≤ 34,1 W (Nominal yük) Yeterlilik : 92,9 % Sigorta Koruması Dahili Sigorta : 3 x T 1,6 A / 250 V Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : 3 x Devre Kesici 6 A, 10 A 16 A Karakteristik: B veya C veya motor devre kesiciler, ayar noktası: 2.5 A, ayar aralığı: 2.5 ... 4 A Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 35 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : > 500000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş Bağlantı Teknolojisi : CAGE CLAMP ® Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 12 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 12 AWG Sıyırma Uzunluğu : 8 … 9 mm Bağlantı Tipi (2) : Çıkış Bağlantı Tipi 2 : Push-in CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 0,5 … 10 mm² / 20 … 8 AWG İnce Bükümlü, Bağlanabilir : 0,5 … 10 mm² / 20 … 8 AWG Sıyırma Uzunluğu : 13 … 15 mm Bağlantı Tipi (3) : Sinyalleme Bağlantı Teknolojisi 3 : CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 0,08 … 0,5 mm² / 28 … 20 AWG İnce Bükümlü, Bağlanabilir : 0,08 … 0,5 mm² / 28 … 20 AWG Sıyırma Uzunluğu : 5 … 6 mm Geometrik Veriler Genişlik : 77 mm Yükseklik : 171 mm Din-35 Rayının Üst Kenarından Uzunluk : 179 mm Boyutlarda Not : Dişi konnektör dahil yükseklik Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ağırlık : 1300 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C (-40 °C'de Cihaz Başlama Tip Testi Yapılmıştır) Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Bağıl Nem : 6 … 96 % (Yoğunlaşmaya İzin Verilmez) Kapasite Düşüşü : % -3 / K (>+50 °C) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1 EN 61010-2-201 EN 61204-3 EN 61558-2-16 UL 60950 UL 508
