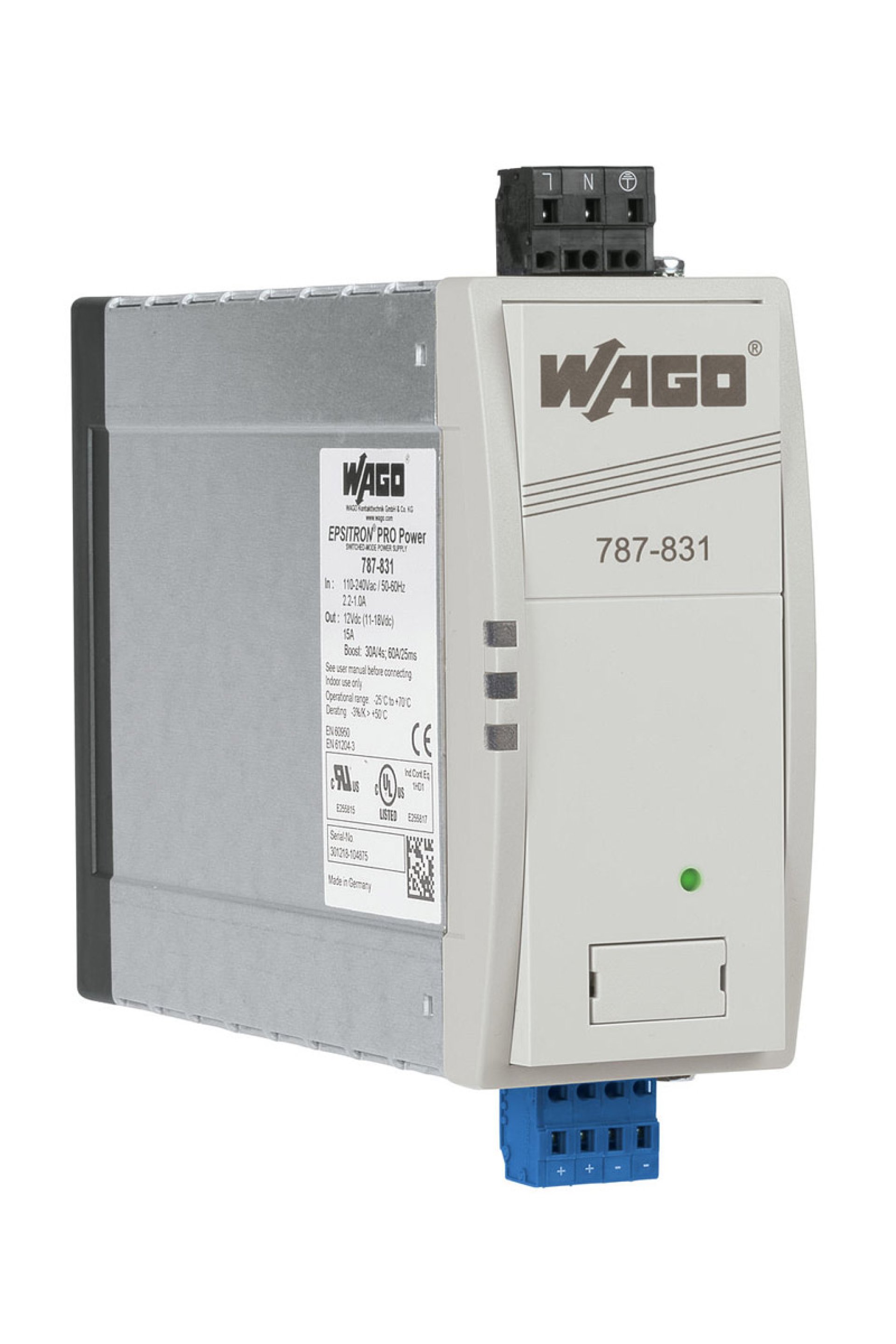

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 1 Nominal Giriş Voltajı U i nom : 1 x AC 100 … 240 V Giriş Gerilimi Aralığı : 1 x AC 85 … 264 V; DC 120 … 300 V Giriş Voltajı : -1.5 %/V (< 110 VAC) Nominal Şebeke Frekans Aralığı : 50 … 60 Hz; 0 Hz Giriş Akımı I i : ≤ 0,9 A (240 VAC; 15 ADC) Deşarj Akımı : ≤ 1 mA Ani Akım : ≤ 8 A (Aktif güç faktörü düzeltmesi (PFC)) Güç Faktörü Düzeltme (PFC) : Aktif Şebeke Arızası Tutma Süresi : ≥ 30 ms (230 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 12 V (SELV) Çıkış Voltajı Aralığı : DC 11 … 18 V (ayarlanabilir) Fabrika Hazırlığı : DC 12 V Nominal Çıkış Akımı I o nom : 15 A (12 VDC) Nominal Çıkış Gücü : 180 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 70 mV (tepe-tepe) Akım Sınırlaması : 1,1 x I a tipik Aşırı Yük Davranışı : TopBoost/PowerBoost/Sabit akım modu Güç artırma : DC 30 A (4 s); DC 22,5 A (8 s) Tekne : DC 55 A (25 ms) Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (DC o.k.) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 0,8 W (Beklemede) Yeterlilik : 87 % Sigorta Koruması Dahili Sigorta : T 6,3 A / 250 V Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : Devre kesiciler 6 A, 10 A, 16 A Karakteristik: B veya C Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 25 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : > 500000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış Bağlantı Teknolojisi : CAGE CLAMP ® Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 12 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 12 AWG Sıyırma Uzunluğu : 8 … 9 mm Bağlantı Tipi (2) : Sinyalleme Bağlantı Tipi 2 : CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 0,08 … 0,5 mm² / 28 … 20 AWG İnce Bükümlü, Bağlanabilir : 0,08 … 0,5 mm² / 28 … 20 AWG Sıyırma Uzunluğu : 5 … 6 mm Geometrik Veriler Genişlik : 57 mm Yükseklik : 163 mm Din-35 Rayının Üst Kenarından Uzunluk : 179 mm Boyutlarda Not : Dişi konnektör dahil yükseklik Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ağırlık : 1480 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C (-40 °C'de Cihaz Başlama Tip Testi Yapılmıştır) Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Bağıl Nem : 6 … 96 % (Yoğunlaşmaya İzin Verilmez) Kapasite Düşüşü : % -3 / K (>+50 °C) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1 EN 61010-2-201 EN 61204-3 EN 61558-2-16 UL 60950 UL 508
