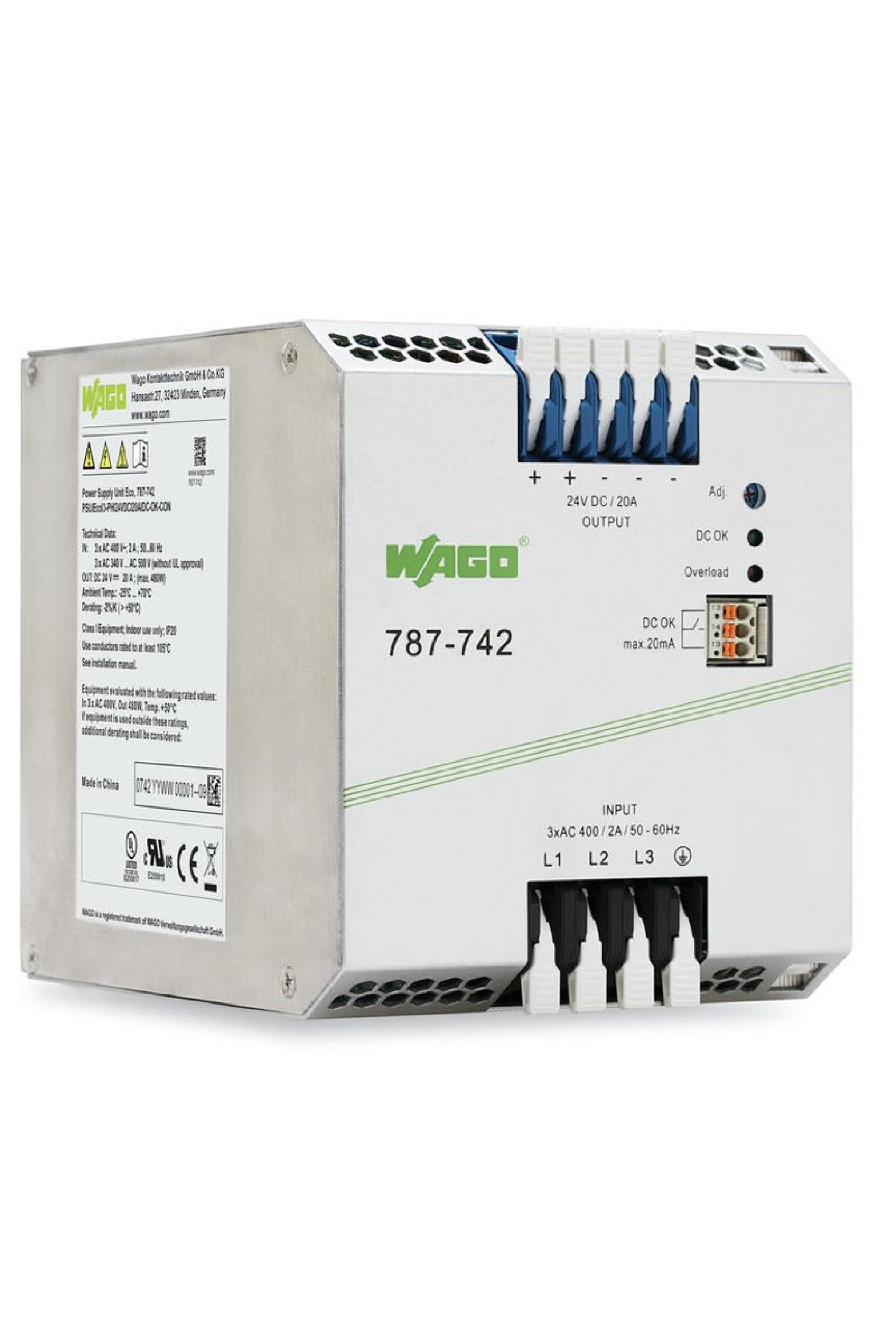

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 2 / 3 Nominal Giriş Voltajı U i nom : (2 / 3) x AC 400 … 500 V Giriş Gerilimi Aralığı : (2 / 3) x AC 360 … 575 V; DC 500 … 650 V Nominal Şebeke Frekans Aralığı : 47 … 63 Hz; 0 Hz Giriş Akımı I i : ≤ 3 x 2 A (400 VAC; 20 ADC) Deşarj Akımı : ≤ 3,5 mA Ani Akım : ≤ 30 A Güç faktörü : ≥ 0,5 Güç Faktörü Düzeltme (PFC) : Pasif Şebeke Arızası Tutma Süresi : ≥ 17 ms (3 x 400 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 22 … 28 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 20 A (24 VDC) Nominal Çıkış Gücü : 480 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 100 mV (tepe-tepe) Aşırı Yük Davranışı : Sabit Güç (Aşırı YÜK Aralığında: 1,15 ... 1,4 x io) Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 50 W Maks. Güç Kaybı P v max. : 55 W Yeterlilik : 90 % Sigorta Koruması Dahili Sigorta : 3 x T 5 A / 250 V Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : 3 x Devre Kesici ≥ 6 A Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Yalıtım voltajı (SEC-sinyal) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 30 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : > 250000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,5 … 6 mm² / 20 … 10 AWG İnce Bükümlü Kablolar : 0,5 … 6 mm² / 20 … 10 AWG Sıyırma Uzunluğu : 11 … 12 mm Bağlantı Tipi (2) : Sinyalleme Bağlantı Tipi 2 : Push-in CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 0,2 … 1,5 mm² / 24 … 14 AWG İnce Bükümlü, Bağlanabilir : 0,2 … 1,5 mm² / 24 … 14 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 110 mm Yükseklik : 130 mm Din-35 Rayının Üst Kenarından Uzunluk : 151 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ağırlık : 1930 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Bağıl Nem : 10 … 95 % (yoğunlaşmaya izin verilmez) Kapasite Düşüşü : -%2 / K (> +50 °C; 400 V AC) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 62368-1 EN 61204-3 (Class A) UL 60950-1 UL 508
