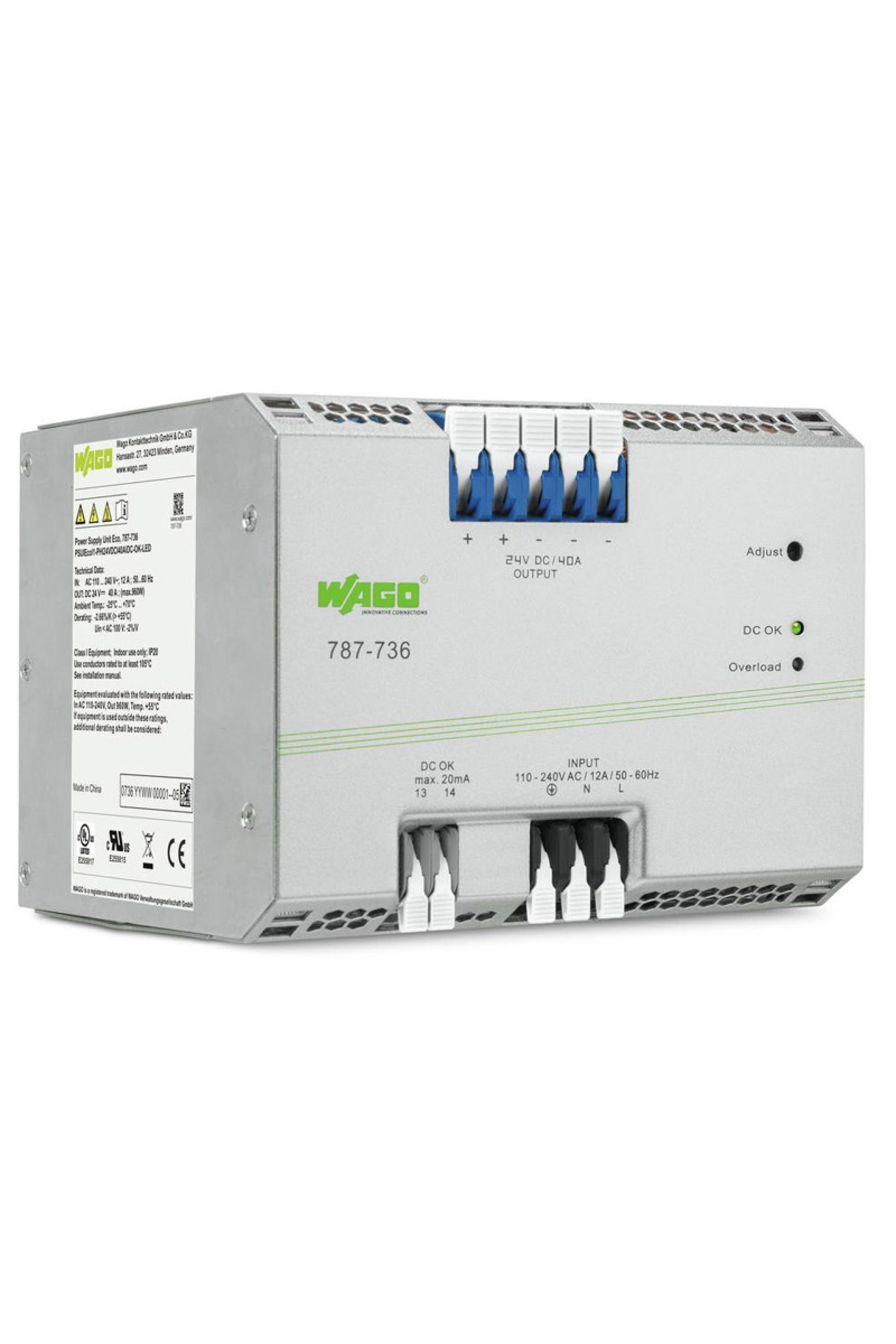

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 1 Nominal Giriş Voltajı U i nom : 1 x AC 110 … 240 V Giriş Gerilimi Aralığı : 1 x AC 90 … 264 V; DC 130 … 373 V Giriş Voltajı : -2 %/V (< 100 VAC) Nominal Şebeke Frekans Aralığı : 47 … 63 Hz; 0 Hz Giriş Akımı I i : ≤ 6 A (230 VAC) Deşarj Akımı : ≤ 2 mA Ani Akım : ≤ 30 A Güç faktörü : ≥ 0,94 ( 230 VAC); ≥ 0,98 ( 115 VAC) Güç Faktörü Düzeltme (PFC) : Aktif Şebeke Arızası Tutma Süresi : ≥ 17 ms (230 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 22 … 28 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 40 A (24 VDC) Nominal Çıkış Gücü : 960 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 100 mV (tepe-tepe) Aşırı Yük Davranışı : Sabit Güç (Aşırı YÜK Aralığında: 1,15 ... 1,4 x io) Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (24 V DC o.k.) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 107 W (230 VAC; Nominal Yük) Yeterlilik : 90 % Sigorta Koruması Dahili Sigorta : T 20 A / 250 V Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : Devre kesiciler 13 A, 16 A, 20 A Karakteristik: B veya C Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Yalıtım voltajı (SEC-sinyal) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 29 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : > 250000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Sinyalleme Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,5 … 6 mm² / 20 … 10 AWG İnce Bükümlü Kablolar : 0,5 … 6 mm² / 20 … 10 AWG Sıyırma Uzunluğu : 11 … 12 mm Bağlantı Tipi (2) : Çıkış Bağlantı Tipi 2 : Push-in CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 1,5 … 16 mm² / 16 … 6 AWG İnce Bükümlü, Bağlanabilir : 1,5 … 16 mm² / 16 … 6 AWG Sıyırma Uzunluğu : 12 … 13 mm Geometrik Veriler Genişlik : 170 mm Yükseklik : 136 mm Din-35 Rayının Üst Kenarından Uzunluk : 150 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ağırlık : 3500 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Bağıl Nem : ≤ 95% (Yoğunlaşmaya İzin Verilmez) Kapasite Düşüşü : -%2,66 / K (> 55 °C); -%2 / V (V e < 100 VAC) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 62368-1 EN 61204-3 EN 61000-6-2 EN 61000-6-3 UL 60950-1 UL 508
