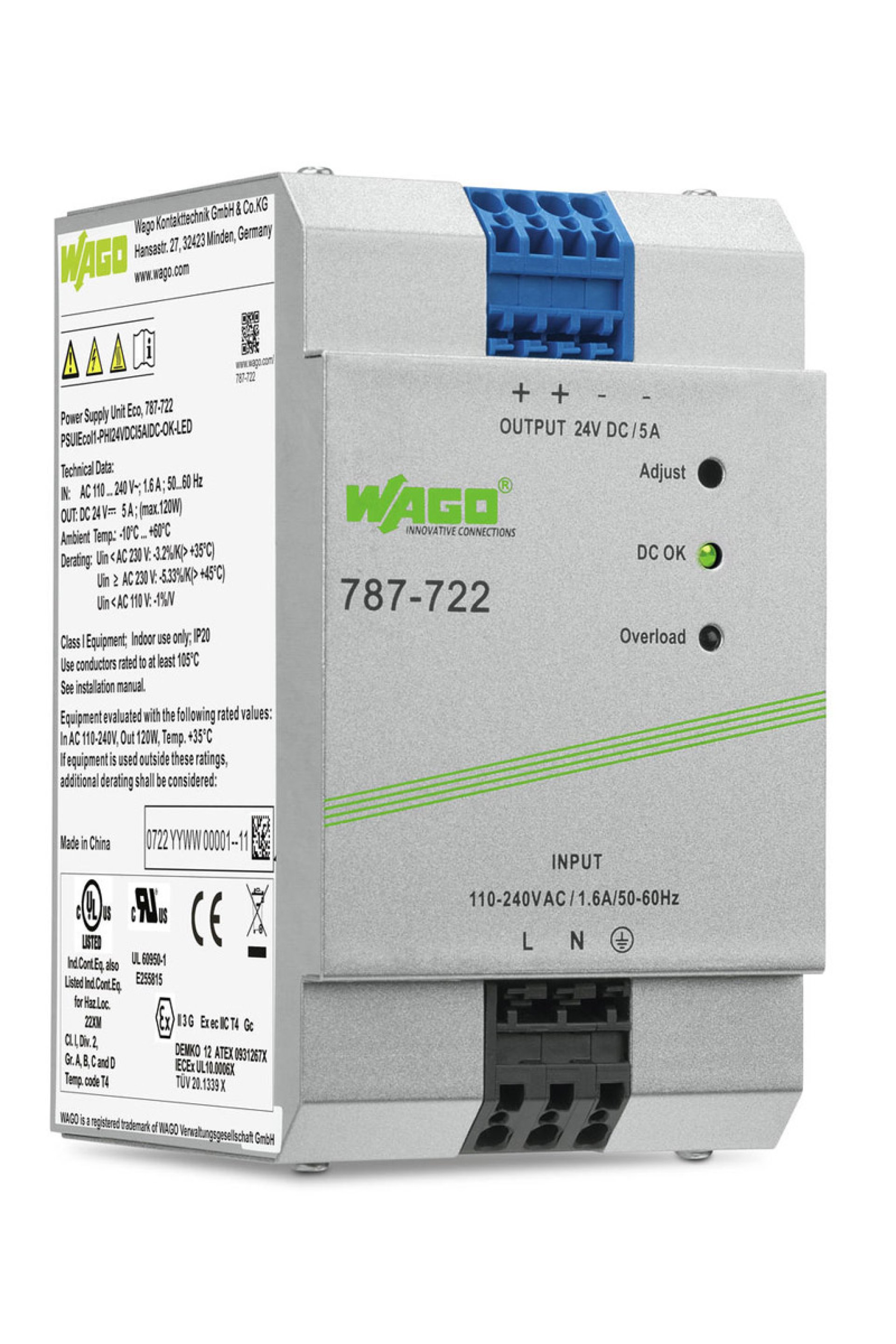

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 1 Nominal Giriş Voltajı U i nom : 1 x AC 110 … 240 V Giriş Gerilimi Aralığı : 1 x AC 85 … 264 V; DC 90 … 373 V Nominal Şebeke Frekans Aralığı : 47 … 63 Hz; 0 Hz Giriş Akımı I i : ≤ 1 A (230 VAC) Deşarj Akımı : ≤ 3,5 mA Ani Akım : ≤ 30 A Güç faktörü : ≥ 0,94 ( 230 VAC); ≥ 0,98 ( 115 VAC) Güç Faktörü Düzeltme (PFC) : Aktif Şebeke Arızası Tutma Süresi : ≥ 20 ms (230 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 22 … 28 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 5 A (24 VDC) Nominal Çıkış Gücü : 120 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 100 mV (tepe-tepe) Aşırı Yük Davranışı : Sabit Güç (Aşırı YÜK Aralığında: 1,15 ... 1,4 x io) Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (24 V DC o.k.) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 19,5 W (230 VAC; Nominal Yük) Maks. Güç Kaybı P v max. : 23,5 W (110 VAC / 24 VDC; 5,5 A) Yeterlilik : 86 % ( 230 VAC) Sigorta Koruması Dahili Sigorta : F 3,15 A / 250 V Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : Devre kesiciler 10 A, 16 A Karakteristik: B veya C Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 28 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : 480.000 saat (IEC 61709'a göre) Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış Bağlantı Teknolojisi : CAGE CLAMP ® Tek Damarlı Boylar : 0,08 … 4 mm² / 28 … 12 AWG İnce Bükümlü Kablolar : 0,08 … 4 mm² / 28 … 12 AWG Sıyırma Uzunluğu : 8 … 9 mm Not (İletken Kesiti) : 13 ORT: THHN, THWN Geometrik Veriler Genişlik : 75 mm Yükseklik : 92 mm Din-35 Rayının Üst Kenarından Uzunluk : 136 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 4,8 MJ Ağırlık : 850 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -10 … +60 °C Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Bağıl Nem : ≤ 95% (Yoğunlaşmaya İzin Verilmez) Kapasite Düşüşü : -%5,33 / K ( 230V AC'de > 45 °C) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 62368-1 EN 61204-3 cURus 60950-1 cULus 508 ANSI/ISA 12.12.01 (Class I Div. 2) ATEX IEC Ex
