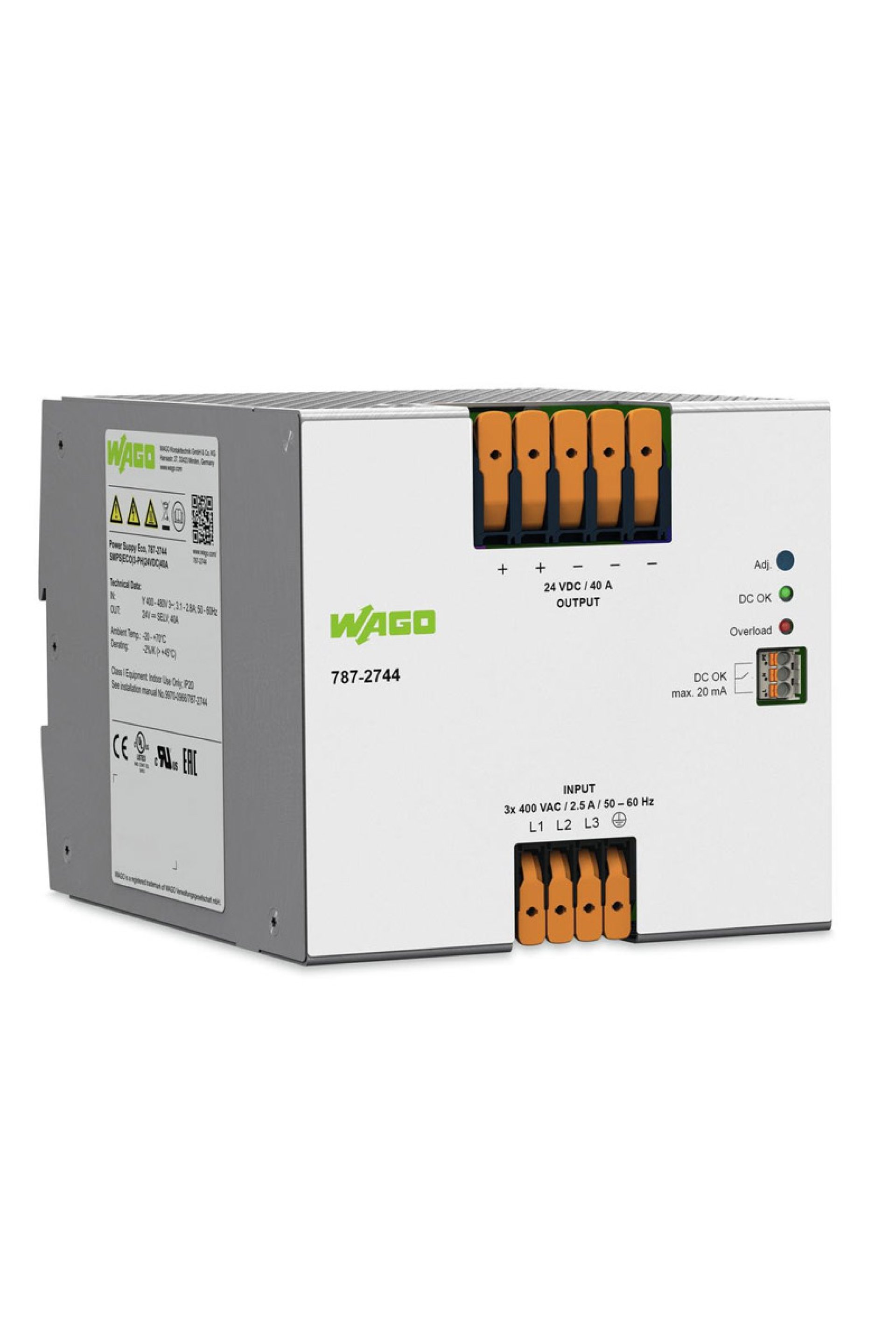

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 2 / 3 Nominal Giriş Voltajı U i nom : (2 / 3) x AC 400 … 480 V Giriş Gerilimi Aralığı : (2 / 3) x AC 325 … 575 V; DC 560 … 700 V Nominal Şebeke Frekans Aralığı : 47 … 63 Hz; 0 Hz Giriş Akımı I i : ≤ 3 x 2,5 A ( 400 VAC) Deşarj Akımı : ≤ 3,5 mA Ani Akım : ≤ 30 A ( 400 VAC) Güç faktörü : ≥ 0,7 ( 400 VAC) Güç Faktörü Düzeltme (PFC) : Pasif Şebeke Arızası Tutma Süresi : ≥ 10 ms (3 x 400 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 22 … 28 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 40 A (24 VDC) Nominal Çıkış Gücü : 960 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 150 mV (tepe-tepe) Aşırı Yük Davranışı : Sabit güç (aşırı yük aralığında: 1,05 … 1,4 x Io nom); kısa devre durumunda kapatma ve otomatik yeniden başlatma Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 6,2 W (400 VAC; Nominal Yük) Yeterlilik : 92,3 % Sigorta Koruması Dahili Sigorta : 3 x T 6.3 A / 500 VAC Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : 3 x Devre Kesici ≥ 10 A Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Yalıtım voltajı (SEC-sinyal) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 30 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Maks. 2 Cihaz MTBF : > 1,300,000 Saat (IEC 61709'a Göre) Bağlantı Verisi Bağlantı Türü (1) : Giriş Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,5 … 6 mm² / 20 … 10 AWG İnce Bükümlü Kablolar : 0,5 … 6 mm² / 20 … 10 AWG Sıyırma Uzunluğu : 11 … 13 mm Bağlantı Tipi (2) : Çıkış Bağlantı Tipi 2 : Push-in CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 0,75 … 16 mm² / 18 … 4 AWG İnce Bükümlü, Bağlanabilir : 0,75 … 25 mm² / 18 … 4 AWG Sıyırma Uzunluğu : 18 … 20 mm Bağlantı Tipi (3) : Sinyalleme Bağlantı Teknolojisi 3 : Push-in CAGE CLAMP ® Tek Damarlı, Bağlanabilir : 0,2 … 1,5 mm² / 24 … 14 AWG İnce Bükümlü, Bağlanabilir : 0,2 … 1,5 mm² / v … 14 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 140 mm Yükseklik : 130 mm Din-35 Rayının Üst Kenarından Uzunluk : 170 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 0,048 MJ Ağırlık : 2630 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -20 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Bağıl Nem : 10 … 95 % (yoğunlaşmaya izin verilmez) Kapasite Düşüşü : -2 %/K (> 45 °C) Şok Ve Titreşim : Darbe: 15 g (EN 60068-2-27'e Göre) Titreşim: 1g (EN 60068-2-6'ya göre) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE; EAC Standartlar/Spesifikasyonlar : EN 61204-3 EN 62368-1 cURus 60950-1 cURus 62368-1 cULus 508 CSA C22.2
