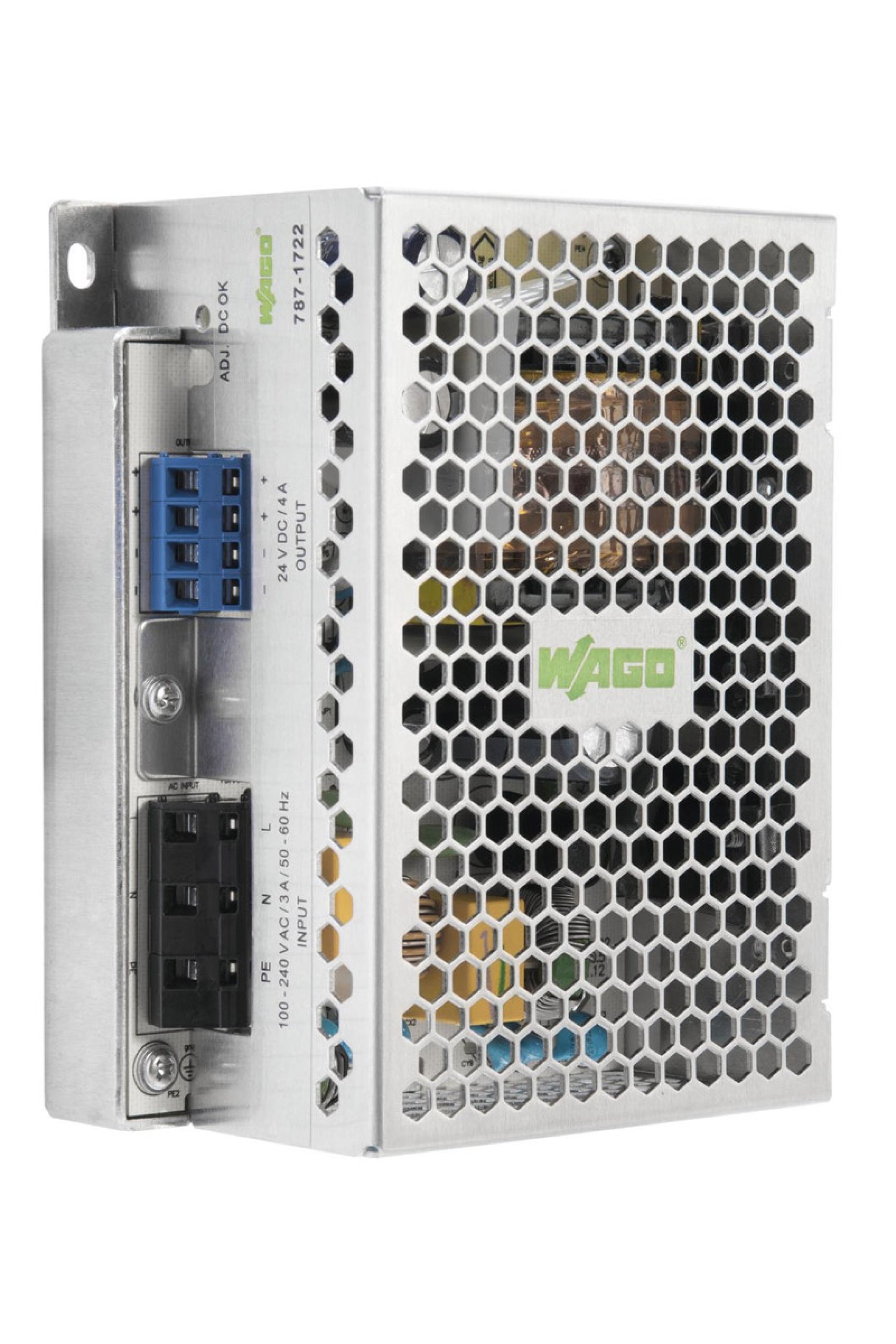

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 1 Nominal Giriş Voltajı U i nom : 1 x AC 100 … 240 V Giriş Gerilimi Aralığı : 1 x AC 90 … 264 V; DC 125 … 375 V Nominal Şebeke Frekans Aralığı : 47 … 63 Hz; 0 Hz Giriş Akımı I i : ≤ 1 A (230 VAC) Deşarj Akımı : ≤ 1,5 mA Ani Akım : ≤ 18 A Güç Faktörü Düzeltme (PFC) : Pasif Şebeke Arızası Tutma Süresi : ≥ 10 ms (230 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 22 … 26 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 6 A (24 VDC; 110 … 240 VAC) Nominal Çıkış Gücü : 120 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 200 mV (tepe-tepe) Aşırı Yük Davranışı : Sabit güç (aşırı yük aralığında: 1,05 … 1,4 x Io nom); kısa devre durumunda kapatma ve otomatik yeniden başlatma Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 19 W (230 VAC; 24 VDC; 5 A) Yeterlilik : 88 % (230 VAC; 5 ADC) Sigorta Koruması Dahili Sigorta : F 2,5 A / 250 V Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : Devre kesiciler B6, B10 Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 30 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet, aynı türden 2 cihaz için MTBF : > 300,000 Saat (IEC 61709'a Göre) Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış Bağlantı Teknolojisi : CAGE CLAMP ® Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 12 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 12 AWG Sıyırma Uzunluğu : 6 … 7 mm Not (İletken Kesiti) : 13 ORT: THHN, THWN Geometrik Veriler Genişlik : 60 mm Yükseklik : 130 mm Din-35 Rayının Üst Kenarından Uzunluk : 99 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 0,076 MJ Ağırlık : 550 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -20 … +60 °C Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +75 °C Bağıl Nem : 10 … 95 % (yoğunlaşmaya izin verilmez) Kapasite Düşüşü : -3 %/K (> 45 °C) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61204-3
