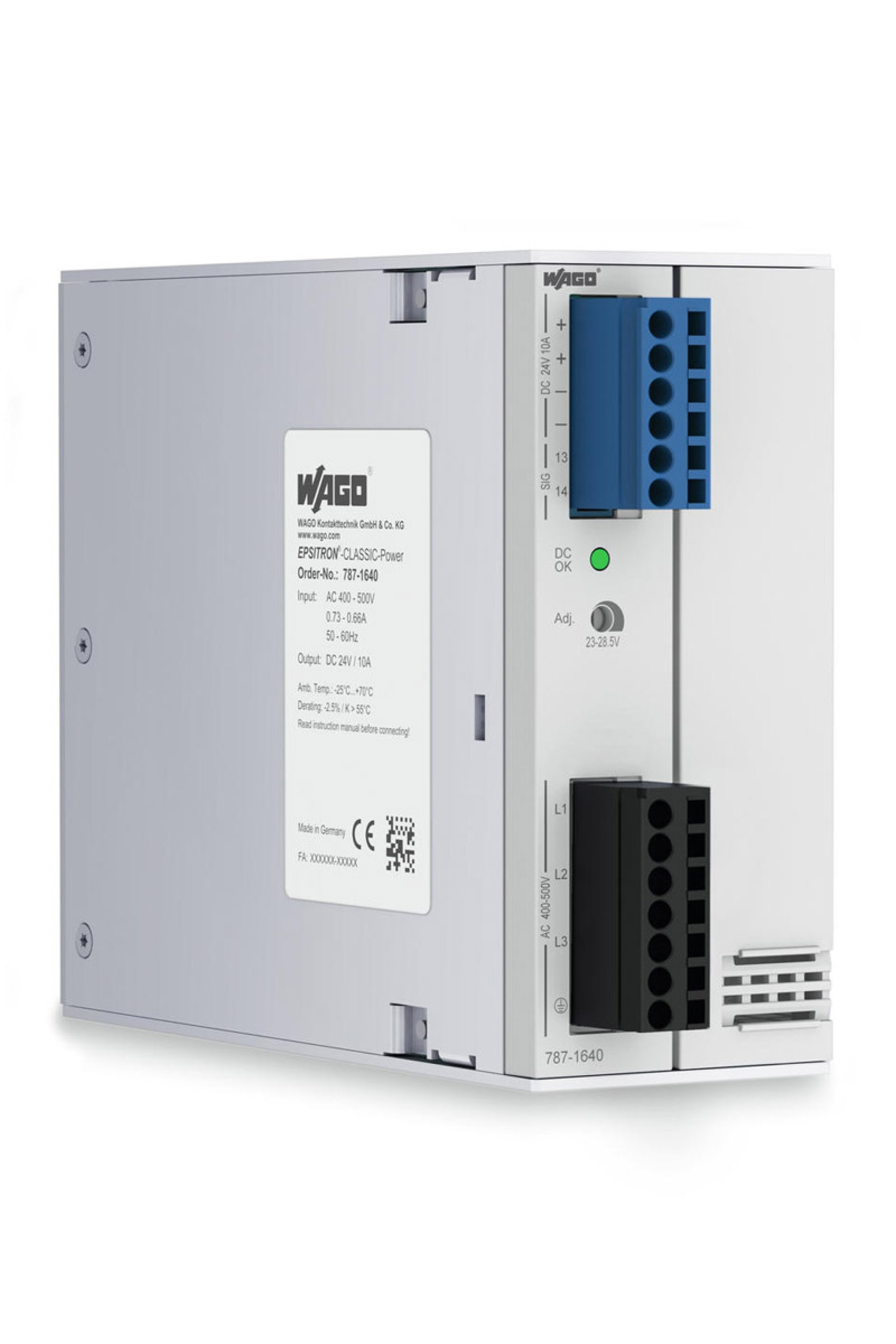

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 2 / 3 Nominal Giriş Voltajı U i nom : (2 / 3) x AC 400 … 500 V Giriş Gerilimi Aralığı : (2 / 3) x AC 320 … 575 V; DC 450 … 800 V Nominal Şebeke Frekans Aralığı : 47 … 63 Hz; 0 Hz Giriş Akımı I i : ≤ 3 x 0,73 A ( 400 VAC) Deşarj Akımı : ≤ 1 mA Ani Akım : ≤ 30 A (NTC) Güç Faktörü Düzeltme (PFC) : Pasif Şebeke Arızası Tutma Süresi : ≥ 50 ms ( 500 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 23 … 28,5 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 10 A (24 VDC) Nominal Çıkış Gücü : 240 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 50 mV (tepe-tepe) Akım Sınırlaması : 1,1 x I a tipik Aşırı Yük Davranışı : Sabit akım Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 2,1 W (Yüksüz) Maks. Güç Kaybı P v max. : 28,3 W (500 VAC / 24 VDC; 10 A) Yeterlilik : 90 % Sigorta Koruması Dahili Sigorta : Hayır Dış Sigorta (Gerekli) : 3 x Devre Kesici 6 A, 10 A 16 A Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 35 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Aşırı Gerilim Koruma, İkincil : Dahili ProtectiVDCe Devresi ≤ 41 VDC (Bir Hata Durumunda) Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : > 500000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış/Sinyalleme Bağlantı Teknolojisi : CAGE CLAMP ® Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 12 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 12 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 55 mm Yükseklik : 127 mm Din-35 Rayının Üst Kenarından Uzunluk : 171 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ağırlık : 1000 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C (-40 °C'de Cihaz Başlama Tip Testi Yapılmıştır) Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Bağıl Nem : 6 … 96 % (Yoğunlaşmaya İzin Verilmez) Kapasite Düşüşü : -2.5 %/K (> 55 °C) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1 EN 61010-2-201 EN 61204-3 UL 60950-1 UL 508 DNV GL
