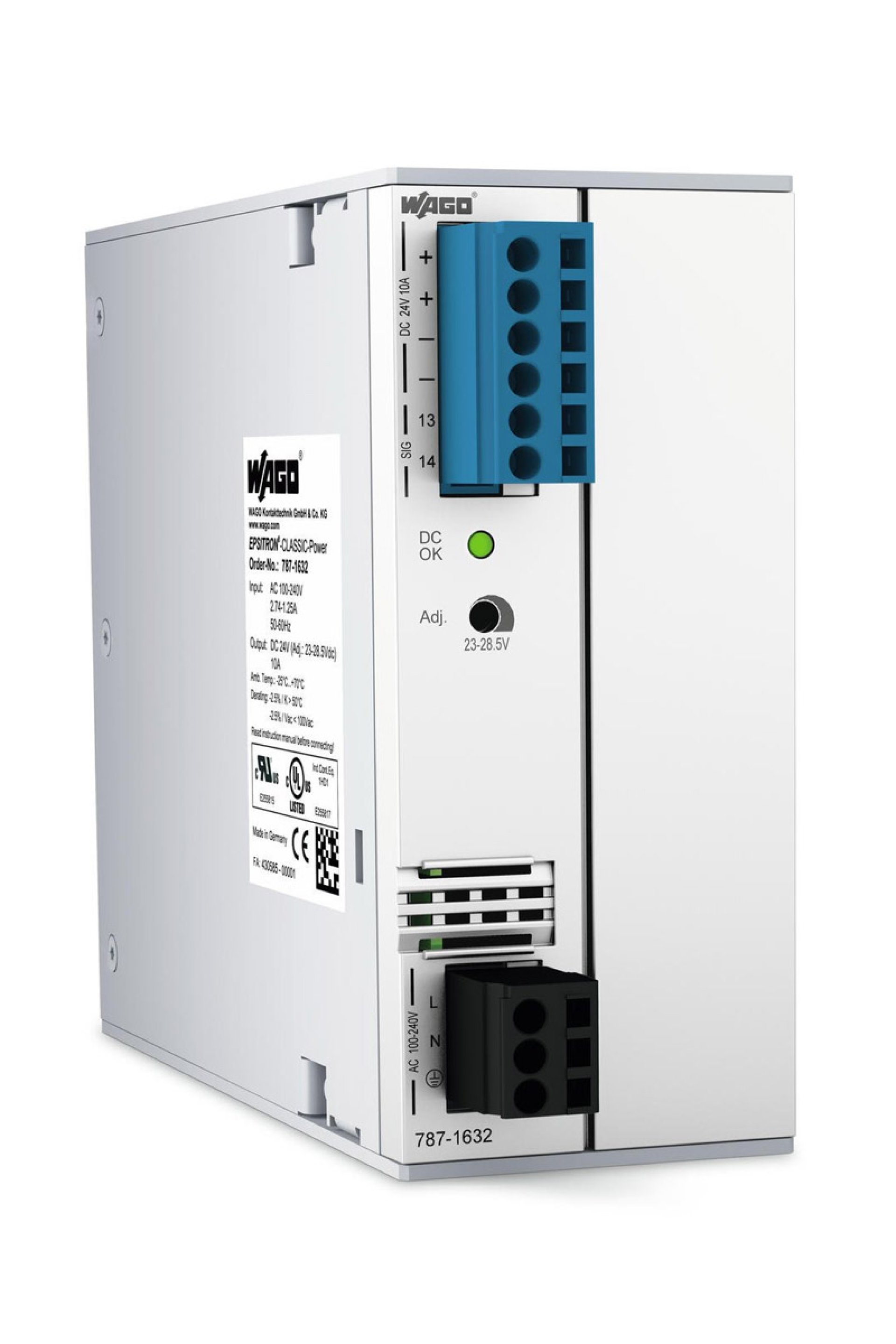

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 1 Nominal Giriş Voltajı U i nom : 1 x AC 100 … 240 V Giriş Gerilimi Aralığı : 1 x AC 85 … 264 V; DC 100 … 300 V Giriş Voltajı : -2.5 %/V (< 100 VAC) Nominal Şebeke Frekans Aralığı : 44 … 66 Hz; 0 Hz Giriş Akımı I i : ≤ 1,25 A (230 VAC) Deşarj Akımı : ≤ 1 mA Ani Akım : ≤ 30 A Güç Faktörü Düzeltme (PFC) : Aktif Şebeke Arızası Tutma Süresi : ≥ 17 ms (230 VAC) Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 23 … 28,5 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 10 A (24 VDC) Nominal Çıkış Gücü : 240 W Ayar Doğruluğu : ≤ 1 % Artık dalgalanma : ≤ 50 mV (tepe-tepe) Akım Sınırlaması : 1,1 x I a tipik Aşırı Yük Davranışı : Sabit akım Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 6,6 W (230 VAC; yüksüz); ≤ 24,4 W (230 VAC; nominal yük) Maks. Güç Kaybı P v max. : 31,3 W (100 VAC / 24 VDC; 10 A) Yeterlilik : 91 % Sigorta Koruması Dahili Sigorta : T 6,3 A / 250 V Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : Devre kesiciler 10 A, 16 A Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV İzolasyon voltajı (PRI-GND) : DC 2,2 kV Yalıtım voltajı (SEC-GND) : DC 0,7 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 35 V Aşırı Gerilim Kategorisi : II Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Aşırı Gerilim Koruma, İkincil : Dahili ProtectiVDCe Devresi ≤ 40 VDC (Bir Hata Durumunda) Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : > 500000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış/Sinyalleme Bağlantı Teknolojisi : CAGE CLAMP ® Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 12 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 12 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 55 mm Yükseklik : 127 mm Din-35 Rayının Üst Kenarından Uzunluk : 172 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ağırlık : 1140 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C (-40 °C'de Cihaz Başlama Tip Testi Yapılmıştır) Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Bağıl Nem : 6 … 96 % (Yoğunlaşmaya İzin Verilmez) Kapasite Düşüşü : -%5/K (>60 °C, 196 … 264 VAC); -%2,5/K (>50 °C, 85 … 195 VAC) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1 EN 61010-2-201 EN 61204-3 UL 60950-1 UL 508 GL
