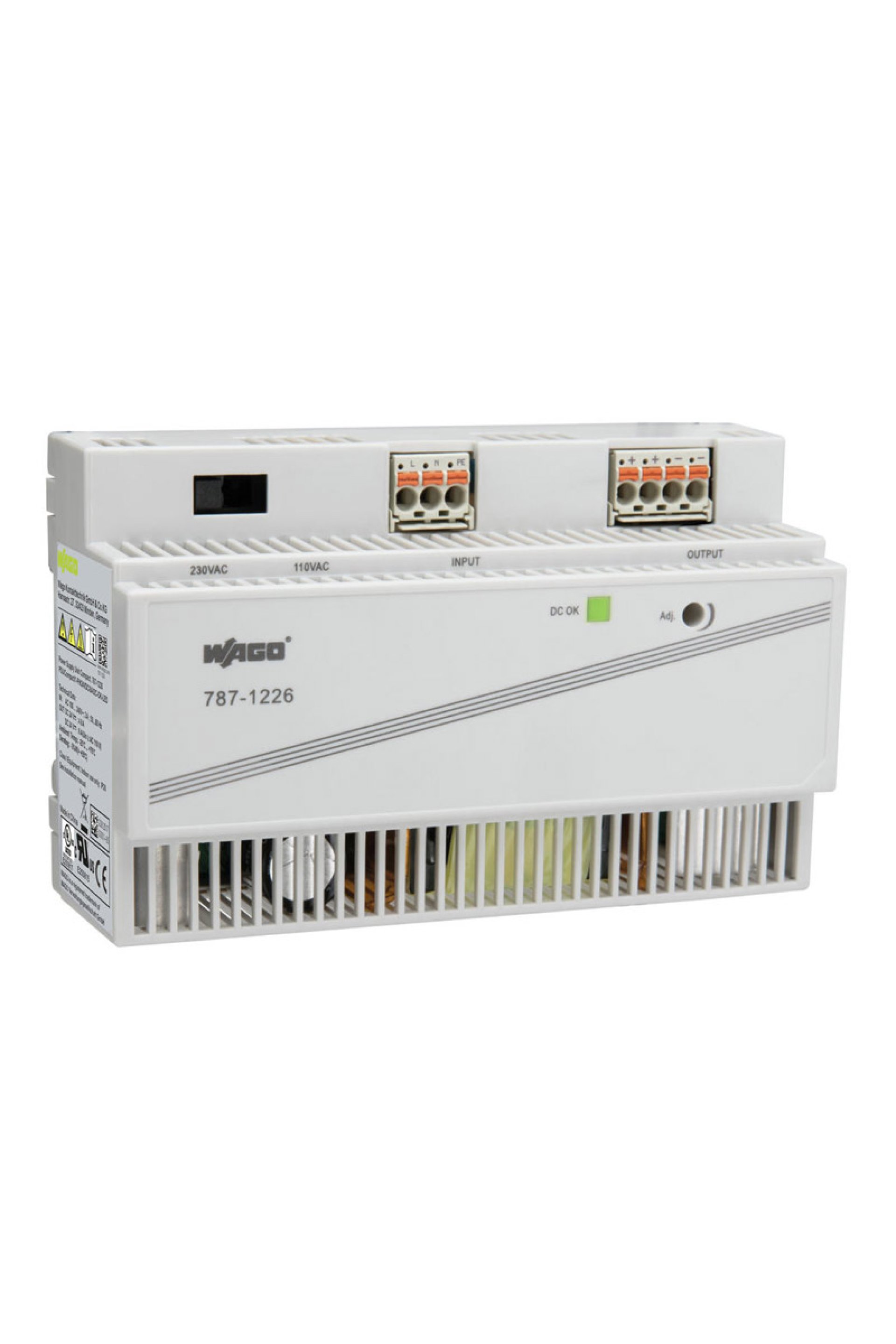

Wago Genel Güç Kaynakları Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Giriş Aşamalar : 1 Nominal Giriş Voltajı U i nom : 2 x AC 100 … 120 V Giriş Gerilimi Aralığı : 2 x AC 90 … 132 V Giriş Voltajı : -2 %/V (< 100 VAC) Nominal Şebeke Frekans Aralığı : 47 … 63 Hz; 0 Hz Giriş Akımı I i : ≤ 3,8 A Deşarj Akımı : ≤ 0,25 mA Ani Akım : ≤ 20 A Güç faktörü : ≥ 0,5 Güç Faktörü Düzeltme (PFC) : Pasif Şebeke Arızası Tutma Süresi : ≥ 30 ms Çıkış Nominal Çıkış Voltajı U o nom : DC 24 V (SELV) Çıkış Voltajı Aralığı : DC 22 … 26 V (ayarlanabilir) Fabrika Hazırlığı : DC 24 V Nominal Çıkış Akımı I o nom : 7 A; 4,8 A (< 110 VAC) Nominal Çıkış Gücü : 150 W Ayar Doğruluğu : ≤ 1 % Sapma, dinamik yük değişikliği 10 ...% 90 : ≤ 1 % Artık dalgalanma : ≤ 100 mV (tepe-tepe) Aşırı Yük Davranışı : Sabit güç (aşırı yük aralığında: 1,05 … 1,35 x Io nom); kısa devre veya kalıcı aşırı yük durumunda kapatma ve otomatik yeniden başlatma Sinyal Ve İletişim Göstergeler : 1 x LED DC Uygun (Yeşil) Çalışma Göstergesi : LED Yeşil (V o ) Verim/Güç Kayıpları Güç Kaybı P v : ≤ 0,4 W (230 VAC; yüksüz) Maks. Güç Kaybı P v max. : 16,5 W (100 VAC / 24 VDC; 6 A) Yeterlilik : 91 % ( 230 VAC) Sigorta Koruması Dahili Sigorta : T 3.15 A / 500 VAC Dış Sigorta (Gerekli) : DC giriş voltajı için harici bir DC sigortası gereklidir Harici Sigorta : Devre kesiciler 6 A (özellik: C), 10 A (özellik: B) veya üzeri Güvenlik Ve Koruma Yalıtım Voltajı (PRI-SEC) : DC 4,242 kV Koruma Sınıfı : I Koruma Sınıfı : IP20 Koruma Tipi Hakkında Not : EN 60529'e göre Geri Bildirim Voltajı : ≤ DC 35 V Kirlilik Derecesi : 2 Geçici Koruma, Birincil : Varistör Aşırı Gerilim Koruma, İkincil : ≤ 31 VDC (Bir Hata Durumunda) Kısa Devre Koruması : Evet Yüksüz Emniyeti : Evet Paralel Çalışma : Evet Seri Bağlantı : Evet MTBF : > 500000 Saat Bağlantı Verisi Bağlantı Türü (1) : Giriş/Çıkış Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,2 … 2,5 mm² / 24 … 12 AWG İnce Bükümlü Kablolar : 0,2 … 2,5 mm² / 24 … 12 AWG Sıyırma Uzunluğu : 9 … 10 mm Geometrik Veriler Genişlik : 144 mm Yükseklik : 90 mm Derinlik : 56 mm Din-35 Rayının Üst Kenarından Uzunluk : 52,5 mm Boyutlarda Not : L = Ön panelli 48 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Ul 94'E Göre Tutuşabilirlik Değeri : V0 Yangın Yükü : 0,168 MJ Ağırlık : 510 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -25 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Bağıl Nem : ≤ 95% (Yoğunlaşmaya İzin Verilmez) Kapasite Düşüşü : -2.66 %/K (> 55 °C) Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61204-3
