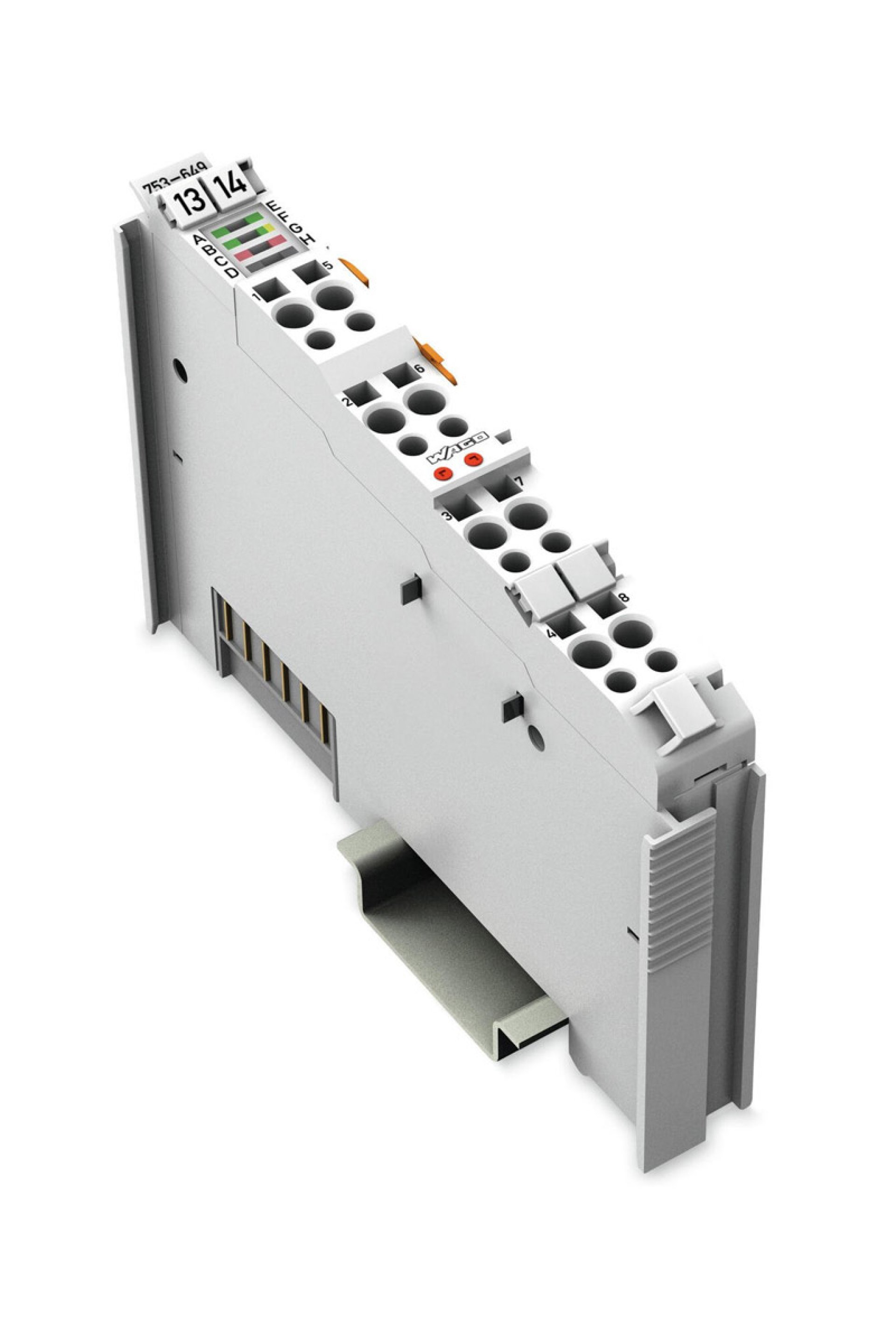

Wago 753-649 M-Bus Modül

Wago Modül Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Cihaza Özgü : Hat uzunluğu (genel ağ): 9600 baud'da 1000 m'ye kadar Topoloji : Yıldız, ağaç ve çizgi topolojisi Çıkış Gerilimi : 23.4 … 25.2 VDC M-Bus slave'lerini beslemek için Baud Hızı : 300 Baud … 9,6 kBd (2400 baud (varsayılan)) İletim Kanalları : 1 Çift Yönlü Bit Genişliği : 24 bayt (22 bayt uzunluğunda posta kutusu 2.0) Devreye Alma : WAGO-I/O- PRO V2.3, e!COCKPIT Sistem Kaynağı Voltajı : 5 VDC; veri kişileri aracılığıyla Mevcut Tüketim, Sistem Kaynağı (5 V) : 40 mA Alan Besleme Gerilimi : 25 VDC (-2.5 … +5 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) Mevcut Tüketim, Alan Kaynağı (Harici Yüksüz Modül) : 130 mA İzolasyon : 500 V sistem/besleme Gelen Güç Jumper İletişim Sayısı : 2 Giden Güç Jumper İletişim Sayısı : 2 Power Jumper Cari Taşıma Kapasitesi İletişim : 10 A Bağlantı Verisi Bağlantı Teknolojisi: Giriş- / Çıkışlar : 8 x CAGE CLAMP® Bağlantı Türü (1) : Girişler/Çıkışlar Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 14 AWG Sıyırma Uzunluğu : 8 … 9 mm Bağlantı Gereksinimi (İzin Verilen Kablo Tipi) : 2 Hatlı, Korumalı veya Korumasız Geometrik Veriler Genişlik : 12 mm Yükseklik : 100 mm Derinlik : 69,8 mm Din-35 Rayının Üst Kenarından Uzunluk : 62,6 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Tak-Çıkar Konnektör : Evet Malzeme Verileri Renk : - Gövde Malzemesi : Polikarbonat; poliamid 6.6 Yangın Yükü : 1,031 MJ Ağırlık : 71,9 g Uygunluk İşareti : CE Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : 0 … +55 °C Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Koruma Sınıfı : IP20 Kirlilik Derecesi (5) : IEC 61131-2'ye göre 2 Çalışma Yüksekliği : 0 … 2000 m Montaj Pozisyonnu : Yatay (Ayakta Duran/Yatay) veya Dikey Nısbi Nem (Yoğuşmasız) : 95 % Titreşime Dayanıklı : ACC. IEC 60068-2-6'ya Darbe Direnci : 15g IEC 60068-2-27'e göre Kirletici Maddelere Maruziyet : IEC 60068-2-42 ve IEC 60068-2-43'e göre İzin Verilen H 2 S Bağıl Nemde Kirletici Konsantrasyon % 75 : 10 ppm İzin Verilebilir 2 Bağıl Nemde Kirletici Konsantrasyon % 75 : 25 ppm
