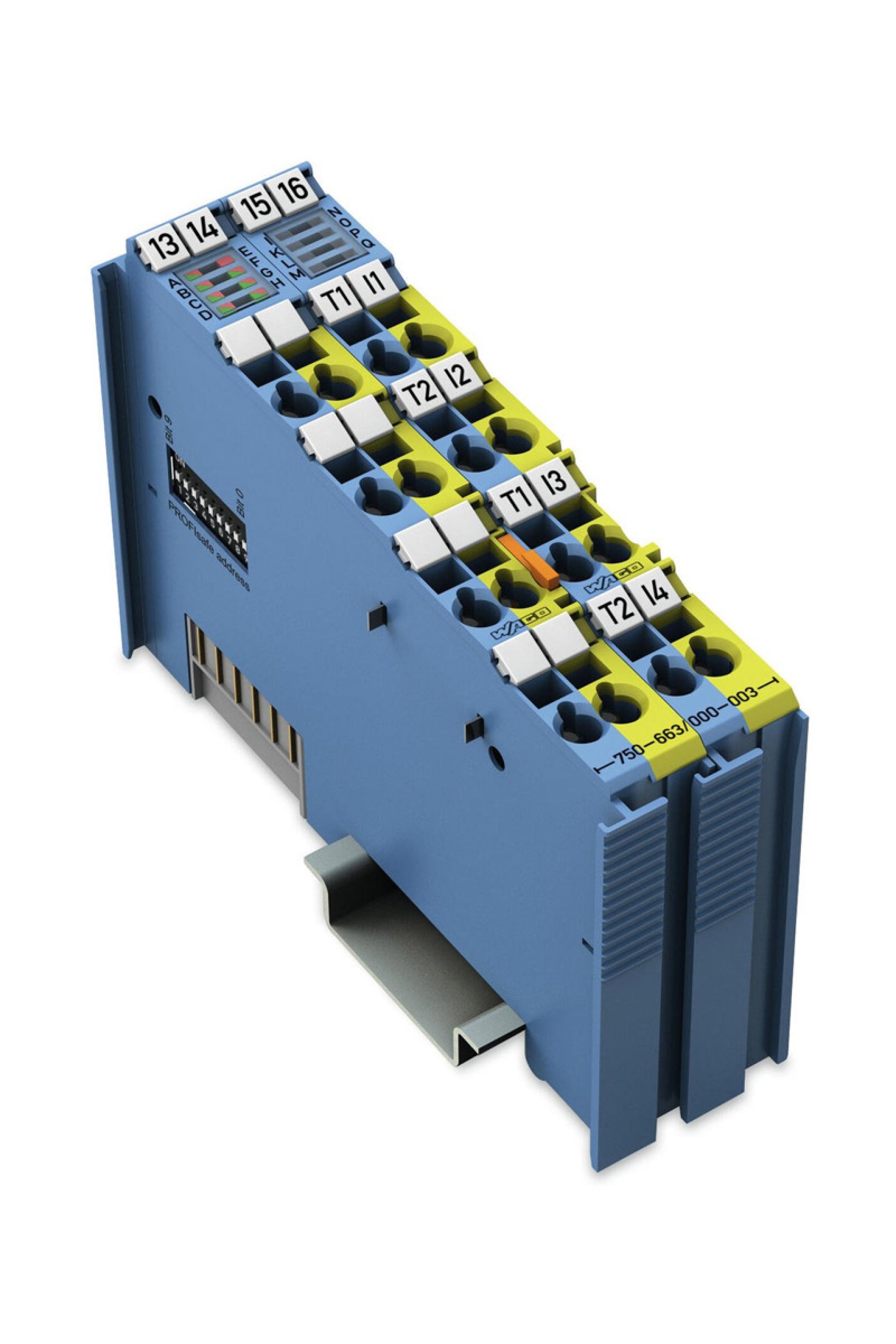

Wago Dijital Giriş Modülü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Dijital Giriş Sayısı : 4 Toplam Kanal Sayısı (Modül) : 4 Sinyal Tipi : Gerilim Sinyal Gerilim Türü : 24 VDC Sensör Bağlantısı : 4 x (Test darbeli arıza emniyetli giriş) Giriş Özelliği : Zamana Duyarlı Giriş Karakteristikleri : Tip 1 Giriş Filtresi (Dijital) : 0,5 ms Giriş Filtresi : 0 ms … 200 ms, adım adım ayarlanabilir Giriş Filtersi: Parametrelerle Ayarlanabilir (Kanal-Kanal) : Evet Sinyal (1) İçin Kanal Başına Giriş Akımı : 3 mA Kanal Başına Çıkış Akımı : 0,05 A Kısa Devre Akımı : ≤ 25 mA Sinyal Frekansı Maks. : 50 Hz Kendinen Güvenli Ex I : Evet Yapılandırma Seçenekleri : DIP anahtarı veya mühendislik yazılımı ile ayarlanabilir PROFIsafe adresi Sistem Kaynağı Voltajı : 5 VDC; veri kişileri aracılığıyla Mevcut Tüketim, Sistem Kaynağı (5 V) : 145 mA Alan Besleme Gerilimi : 24 VDC; (Ex i güç kaynağı: UO = maks. 27,3 V) Mevcut Tüketim, Alan Kaynağı (Harici Yüksüz Modül) : 20 mA İzolasyon : 300 VAC sistem/alan Göstergeler : LED (A-D) Yeşil/Kırmızı: Durum/HataI1 … I4 LED (E) Kırmızı: Hata Grubu LED (F-H) Yeşil/Kırmızı: Teşhis Gelen Güç Jumper İletişim Sayısı : 2 Giden Güç Jumper İletişim Sayısı : 2 Power Jumper Cari Taşıma Kapasitesi İletişim : 1 A Etiketleme : ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I Patlama Koruması Atex Rehberi : EN IEC 60079-0, -7, -11 Elektrik Şebekesi, Güvenliğe İlişkin Bilgi : U o = 27.3 V I o = 23 mA P o = 157 mW Karakteristik: Doğrusal Reaktans Ex Ia Iic : L o = 61 mH; C o = 64 nF Reaktans Ex Ia Iib : L o = 100 mH; C o = 552 nF Reaktans Ex Ia Iia : L o = 100 mH; C o = 2,28 µF Reaktans Ex Ia I : L o = 100 mH; C o = 2.95 µF Bağlantı Verisi Bağlantı Teknolojisi: Giriş- / Çıkışlar : 8 x CAGE CLAMP® Bağlantı Türü (1) : Girişler/Çıkışlar Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 14 AWG Sıyırma Uzunluğu : 8 … 9 mm Bağlantı Gereksinimi Izin Verilen Kablo Uzunluğu : 100 m Geometrik Veriler Genişlik : 24 mm Yükseklik : 100 mm Derinlik : 67,8 mm Din-35 Rayının Üst Kenarından Uzunluk : 60,6 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Renk : Çok Renkli Gövde Malzemesi : Polikarbonat; poliamid 6.6 Yangın Yükü : 1,685 MJ Ağırlık : 92 g Uygunluk İşareti : CE Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : 0 … +55 °C Çevreleyen Hava (Depolama) Sıcaklığı : -25 … +85 °C Koruma Sınıfı : IP20 Kirlilik Derecesi (5) : IEC 61131-2'ye göre 2 Çalışma Yüksekliği : 0 … 2000 m Montaj Pozisyonnu : Yatay (Ayakta Duran/Yatay) veya Dikey Nısbi Nem (Yoğuşmasız) : 95 % Titreşime Dayanıklı : 4g IEC 60068-2-6'e göre Darbe Direnci : 15g IEC 60068-2-27'e göre Kirletici Maddelere Maruziyet : IEC 60068-2-42 ve IEC 60068-2-43'e göre İzin Verilen H 2 S Bağıl Nemde Kirletici Konsantrasyon % 75 : 10 ppm İzin Verilebilir 2 Bağıl Nemde Kirletici Konsantrasyon % 75 : 25 ppm
