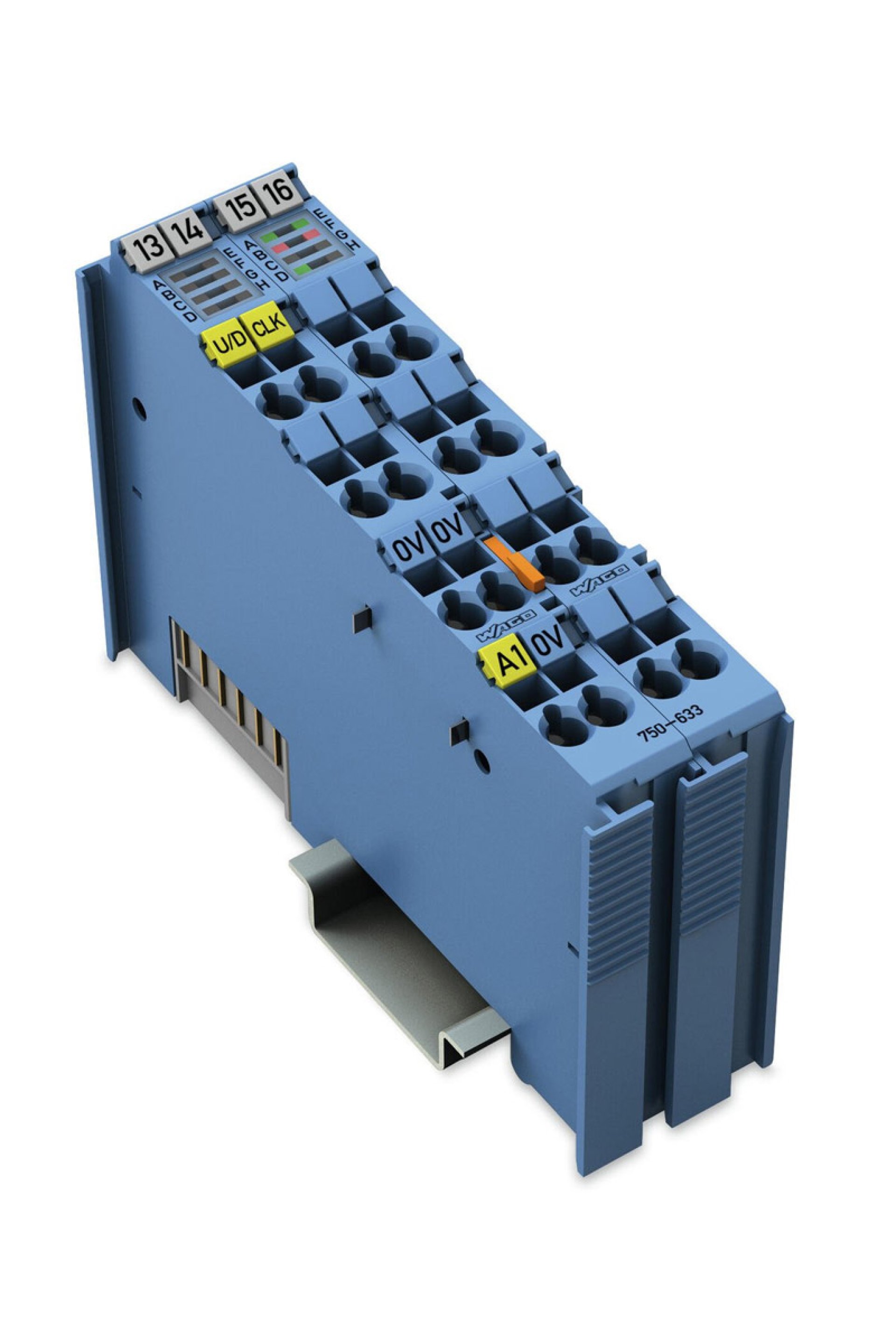

Wago 750-633 Aşağı Yukarı Sayıcı Modülü

Wago Aşağı Yukarı Sayıcı Modülü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Dijital Çıkış Sayısı : 1 Sayaç Sayısı : 1 Sayaç Derinliği : 32 bits Sensör Beslemesi V V : 8,2 V Giriş Filtresi : 10 µs Açık Devre Gerilimi : 8,2 V Çıkış Gerilimi : 24 V DC Kısa Devre Akımı : 8,2 mA (+/- %5) Sinyal Akımı (0) : 1,2 mA Sinyal Akımı (1) : 2,1 mA Anahtarlama Histeresisi : 0,2 mA Anahtarlama Frekansı : 20 Hz … 50 kHz Giriş Direnci Maks. : 1000 Ω İç Direnç R İ : 285 Ω Güç Tüketimi P Max. : 2,2 W (sensör yükü: 8,2 mA + aktüatör yükü: 45 mA) Bit Genişliği : 1 x 32-bit Veri Kendinen Güvenli Ex I : Evet Sistem Kaynağı Voltajı : 5 VDC; veri kişileri aracılığıyla Mevcut Tüketim, Sistem Kaynağı (5 V) : 25 mA Alan Besleme Gerilimi : 24 VDC; (Ex i güç kaynağı: UO = maks. 27,3 V) Mevcut Tüketim, Alan Kaynağı (Harici Yüksüz Modül) : 31 mA Güç Kaybı P V : 1,7 W (sensör yükü: 8,2 mA + aktüatör yükü: 45 mA) İzolasyon : 300 VAC sistem/alan Gelen Güç Jumper İletişim Sayısı : 2 Giden Güç Jumper İletişim Sayısı : 2 Power Jumper Cari Taşıma Kapasitesi İletişim : 1 A Etiketleme : ATEX, IECEx, INMETRO, Underwriters Laboratories Inc. Patlama Koruması Atex Rehberi : EN IEC 60079-0, -7, -11 Güvenlik Verileri - Giriş : U o = 12 V Reaktans, Girişler, Ex Ia Iic : L o = 100 mH; C o = 1,4 µF Reaktans, Girişler, Ex Ia Iib : L o = 100 mH; C o = 9 µF Reaktans, Girişler, Ex Ia Iia : L o = 100 mH; C o = 36 µF Reaktans, Girişler Ex Ia I : L 0 = 100 mH; C 0 = 38 µF Güvenlik Verileri - Çıkış : U 0 = 27,3 V I 0 = 103 mA P 0 = 703 mW Doğrusal karakteristik eğrisi Reaktans, Çıkış, Ex Ia Iic : L o = 0,5 mH; C o = 88 nF Reaktans, Çıkış, Ex Ia Iib : L o = 10 mH; C o = 683 nF Reaktans, Çıkış, Ex Ia Iia : L o = 18 mH; C o = 2,2 µF Reaktans, Çıkış Ex Ia I : L o = 26 mH; C o = 3,6 µF Reaktans : L ve C rekabetini hesaba katmayan tepkiler Bağlantı Verisi Bağlantı Teknolojisi: Giriş- / Çıkışlar : 16 x CAGE CLAMP® Bağlantı Türü (1) : Girişler/Çıkışlar Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 14 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 24 mm Yükseklik : 100 mm Derinlik : 67,8 mm Din-35 Rayının Üst Kenarından Uzunluk : 60,6 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Renk : Mavi Gövde Malzemesi : Polikarbonat; poliamid 6.6 Yangın Yükü : 1,683 MJ Ağırlık : 88,2 g Uygunluk İşareti : CE Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : 0 … +55 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Koruma Sınıfı : IP20 Kirlilik Derecesi (5) : IEC 61131-2'ye göre 2 Çalışma Yüksekliği : 0 … 2000 m Montaj Pozisyonnu : Yatay (Ayakta Duran/Yatay) veya Dikey Nısbi Nem (Yoğuşmasız) : 95 % Titreşime Dayanıklı : 4g IEC 60068-2-6'e göre Darbe Direnci : 15g IEC 60068-2-27'e göre Kirletici Maddelere Maruziyet : IEC 60068-2-42 ve IEC 60068-2-43'e göre İzin Verilen H 2 S Bağıl Nemde Kirletici Konsantrasyon % 75 : 10 ppm İzin Verilebilir 2 Bağıl Nemde Kirletici Konsantrasyon % 75 : 25 ppm
