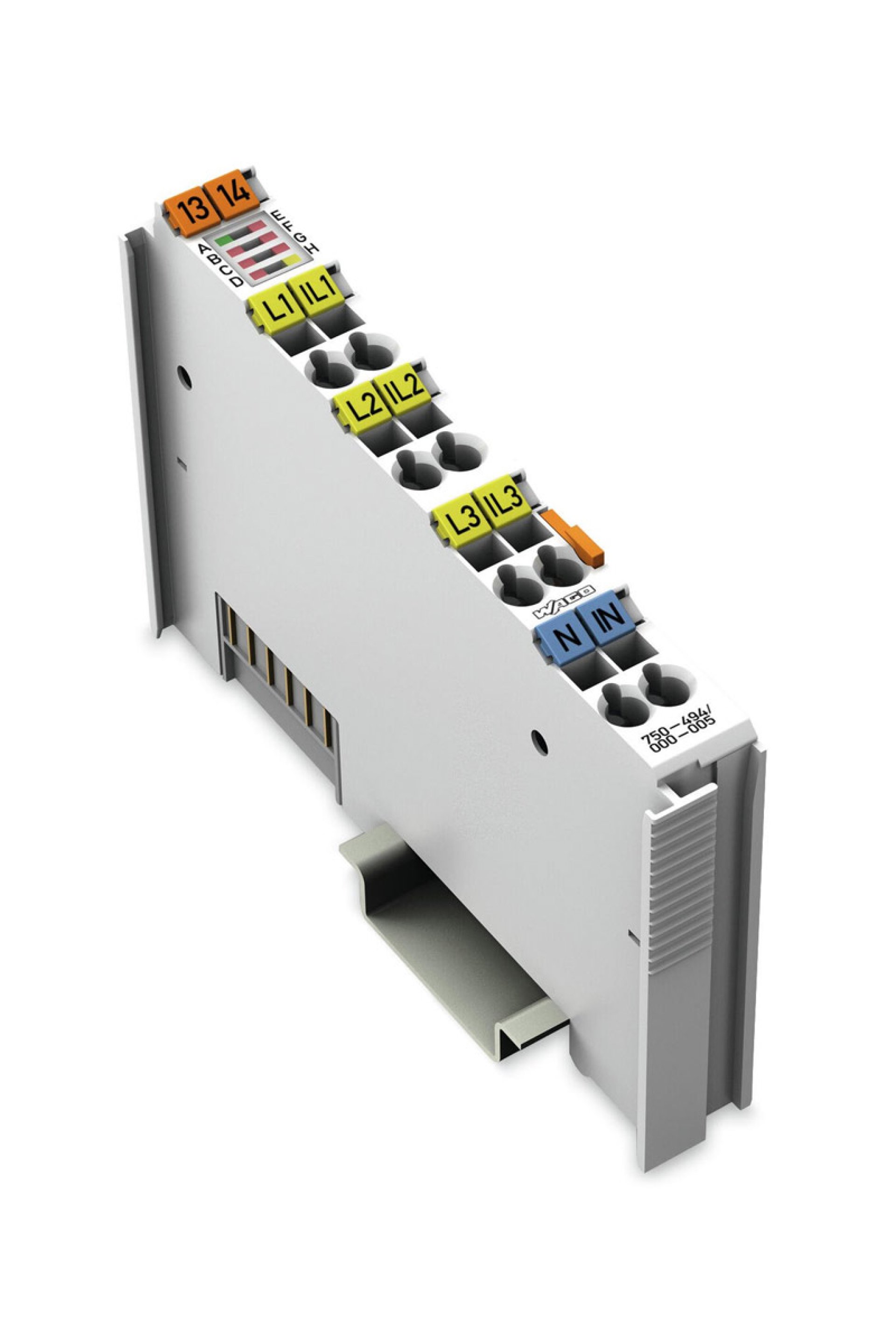

Wago Enerji Analizörü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Ölçüm Girişlerinin Sayısı : 6 (3 voltaj ölçüm girişi *, 3 akım ölçüm girişi *) Sinyal Tipi : Güç ölçümü Sinyal Şekli : Her türlü periyodik sinyal (Maks. frekansı dikkate alarak) Çözünürlük [Bit] : 24 bits Bit Genişliği : 2 x 128-bit veri Giriş Direnci Gerilim Yolu (Tip.) : 1072 kΩ Giriş Direnci Akım Yolu (Tip.) : 15 kΩ Ölçüm Hataları İçin Referans : AC Akım/Gerilim Ölçüm Hatası, Referans Sıcaklığı : 25 °C Ölçüm Hatası, Sapma Maks. (Ölçüm Aralığı Son Değerinden) : 0,5 % Ölçüm Hataları İçin Referans (2) : AC Akım/Gerilim; DC Ölçümü (Sadece 2 Kanal) Ölçüm Hatası , Referans Sıcaklığı (2) : 25 °C Ölçüm Hatası, Sapma Maks. Ölçüm Aralığı Son Değeri (2) : 1 % Ölçüm Akımı (Maks.) : harici şöntler üzerinden 1 … 20,000 A (DIN 43703, DIN EN 60051 (50 … 300 mV)) Ölçme Çevrim Süresi : Aritmetik ortalama değer için ayarlanabilir Frekans Aralığı, Güç Kaynağı Frekansı : 45 … 65 Hz Frekans Aralığı, Harmonik Analizi : 0 … 3300 Hz Çalışma Frekansı : 15,9 kHz Anma Gerilimi : V LN = 277 V AC/DC; V LL = 480 V AC Ölçülen Değerler : Hat-hat gerilimi Ölçme Prosedürü : Hakiki RMS ölçümü Sistem Kaynağı Voltajı : 5 VDC; veri kişileri aracılığıyla Mevcut Tüketim, Sistem Kaynağı (5 V) : 100 mA İzolasyon : 4 kV sistem/alan Bağlantı Verisi Bağlantı Teknolojisi: Giriş- / Çıkışlar : 8 x CAGE CLAMP® Bağlantı Türü (1) : Girişler/Çıkışlar Tek Damarlı Boylar : 0,08 … 2,5 mm² / 28 … 14 AWG İnce Bükümlü Kablolar : 0,08 … 2,5 mm² / 28 … 14 AWG Sıyırma Uzunluğu : 8 … 9 mm Geometrik Veriler Genişlik : 12 mm Yükseklik : 100 mm Derinlik : 69,8 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Renk : Açık Gri Gövde Malzemesi : Polikarbonat; poliamid 6.6 Yangın Yükü : 0,942 MJ Ağırlık : 63,7 g Uygunluk İşareti : CE Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : 0 … +55 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C Koruma Sınıfı : IP20 Kirlilik Derecesi (5) : 2 Çalışma Yüksekliği : 0 … 2000 m Montaj Pozisyonnu : Yatay (Ayakta Duran/Yatay) veya Dikey Nısbi Nem (Yoğuşmasız) : 95 % Titreşime Dayanıklı : 4g IEC 60068-2-6'e göre Darbe Direnci : 15g IEC 60068-2-27'e göre Kirletici Maddelere Maruziyet : IEC 60068-2-42 ve IEC 60068-2-43'e göre İzin Verilen H 2 S Bağıl Nemde Kirletici Konsantrasyon % 75 : 10 ppm İzin Verilebilir 2 Bağıl Nemde Kirletici Konsantrasyon % 75 : 25 ppm
