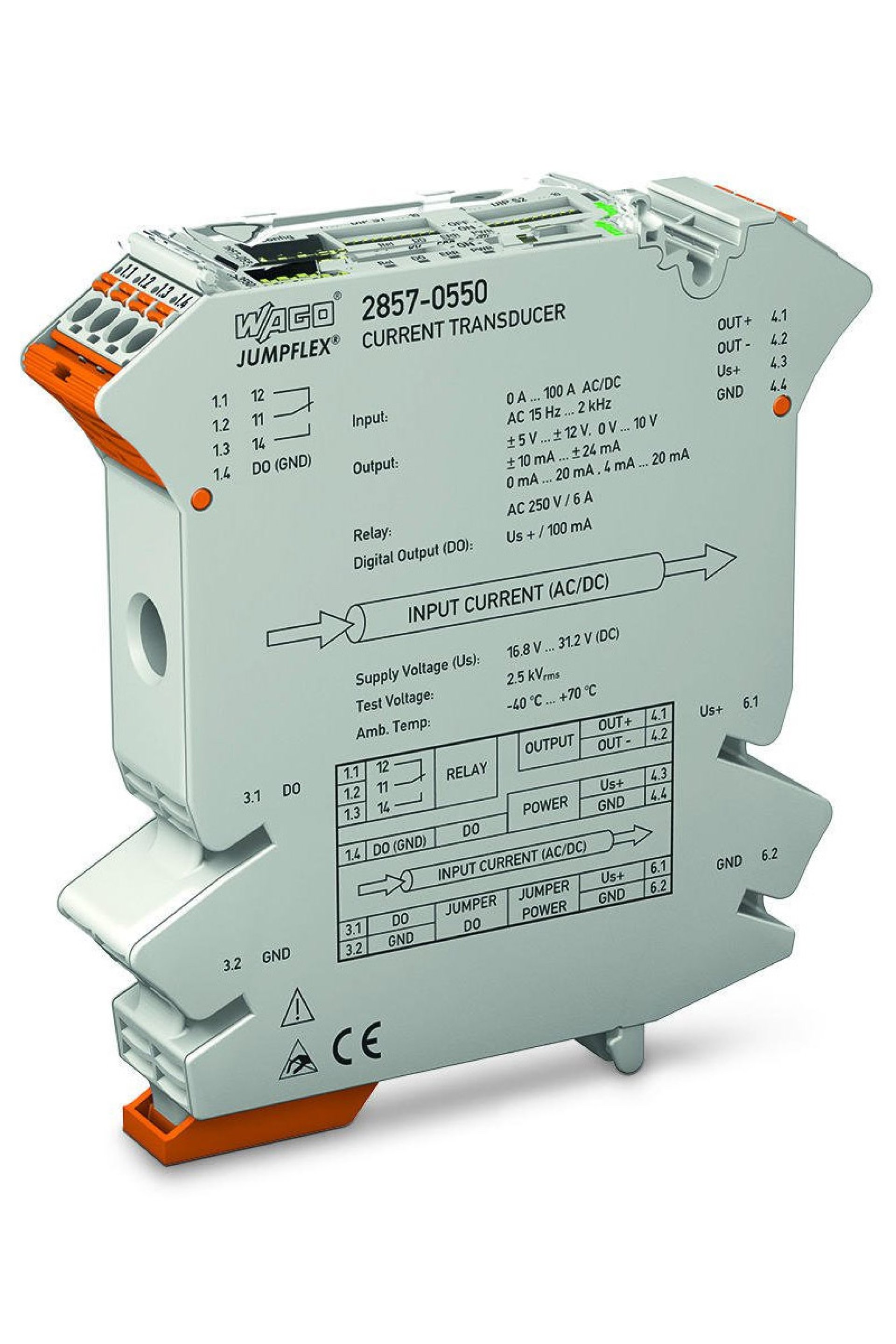

Wago 2857-550 AC/DC 100A True RMS Akım Sinyal Dönüştürücü

Wago Sinyal Dönüştürücü Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Konfigürasyon Yapılandırma Seçenekleri : DIP anahtarlar Giriş Giriş sinyali tipi : Akım Giriş sinyali, akım : AC 0,5 … 100 A DC ±100 A Frekans aralığı : 15 … 1000 Hz Maks. giriş sinyali : 100 A AC/DC Yanıt eşiği : 250 mA (DC) / 250 mA (AC) Çözünürlük (Mevcut) : 10 mA Çıkış Çıkış sinyal türü : Akım Gerilim Çıkış sinyali voltajı : ± 5 V; 0 … 5 V; 1 … 5 V; ± 10 V; 0 … 10 V; 2 … 10 V Çıkış sinyali akımı : ±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA Yük Empedansı (Çıkış/Voltaj) : ≥ 1 kΩ Yük Empedansı (Çıkış/Akım) : ≤ 600 Ω Çıkış - Dijital Maks. Anahtarlama Voltajı (DO) : Uygulanan besleme gerilimi : −0.3 V Maks. Sürekli Akım (DO) : 100 mA (dahili kısıtlama yok) Anahtarlama Sınır Sayısı (DO) : 1 veya 2 (Ayarlanabilir) Yapılandırılabilir Rise / Güz Gecikme Süresi (DO) : 0 … 60 s (yazılım aracılığıyla) Çıkış - Röle Dielektrik Dayanımı, Açık Kontak (AC, 1 dak) : 1 kV rms Değişim Sayısı/Değiştirme Kontakları : 1 Temas Malzemesi (Röle) : AgNi + Au Maks. Anahtarlama Voltajı : AC 250 V Sınırlama Sürekli Akım (Röle; Terminal Bloğu Montajı) : 7 A (≤ 60 C) 3 A (60 … 70 C) Dielektrik Gücü Açık İletişim (AC, 1 dak) : 1 kVrms Çekme Süresi (Tip.) : 8 ms Bırakma Süresi : 4 ms Sıçrama Süresi (Tip.) : 8 ms Anahtarlama Sınır (Röle) Sayısı : 1 veya 2 (Ayarlanabilir) Yapılandırılabilir Yükselme/Düşüş Gecikme Süresi (Röle) : 0 … 60 s (yazılım aracılığıyla) Sinyal İşleme Ölçme Prosedürü : Hakiki RMS ölçümü veya aritmetik ortalama değer Maks. Çalışma Frekansı : 3,3 kHz FILTRE (T 10-90 ) : Hareketli Ortalama Değer (Filtreleme Seviyesi: 30) Adım Tepki Tip. : 61 ms (DC; yazılım filtresi 3/varsayılan ayar için) 250 ms (AC) Ölçüm Hatası İletim hatası (tam skala) : ≤ 1 % (of the full scale value) Sıcaklık Katsayısı : ≤ %0,01 /K Güç Kaynağı Güç Kaynağı Türü : 24 VDC Nominal Besleme Gerilimi U S : DC 24 V Tedarik Voltaj Aralığı : ±30 % Tedarik Voltajında Mevcut Tüketim : ≤ 50 mA (+ I DO) Güvenlik Ve Koruma En 61010-2-030 İçin Ölçüm Devresi Bağlantılarının Nominal Voltajı : AC 300 V En/Ul 61010-2-030 İçin Ölçüm Kategorisi : CAT II (input) Koruma Sınıfı : IP20 Test Voltajı Test voltajı (giriş / çıkış / besleme) : AC 3 kV; 50 Hz; 1 dak. Test voltajı (ölçüm devresi / röle çıkışı / besleme / analog çıkış) : 3 KVAC; 50 ... 60 Hz; 1 dakika Test voltajı (ölçüm devresi / röle çıkışı / besleme / servis arayüzü) : 3 KVAC; 50 ... 60 Hz; 1 dakika Test voltajı (Analog çıkış / servis arayüzü) : 2 KVAC; 50 ... 60 Hz; 1 dakika En/Ul 61010-1 İçin Yalıtım Parametreleri Hat-Nötr İletken Voltaj : AC 300 V Aşırı Voltaj Kategorisi : II Kirlilik Derecesi : 2 Yalıtım Tipi (Ölçüm Devresi / Röle Çıkışı, Tedarik, Analog Çıkış ve Servis Arabirimi) : Çift İzolasyon Yalıtım Tipi (Analog Çıkış / Servis Arabirimi) : Temel Yalıtım Yalıtım Tipi (Röle Çıkışı / Tedarik / Analog Çıkış ve Servis Arabirimi) : Güçlendirilmiş Yalıtım Bağlantı Verisi Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,2 … 2,5 mm² / 24 … 12 AWG İnce Bükümlü Kablolar : 0,2 … 2,5 mm² / 24 … 12 AWG Sıyırma Uzunluğu : 9 … 10 mm Ölçüm İletkeni Için Geçiş : Ø 9.5 mm Geometrik Veriler Genişlik : 22,5 mm Yükseklik : 105 mm Din-35 Rayının Üst Kenarından Uzunluk : 107 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 1,644 MJ Ağırlık : 102,9 g Çevresel Gereklilikler Çevreleyen Hava (Çalışma) Sıcaklığı : -40 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C En 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı : ≥ (T Çevreleyen Hava + 10 K) Ul 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı (Min.) : 90 °C Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1 EN 61373
