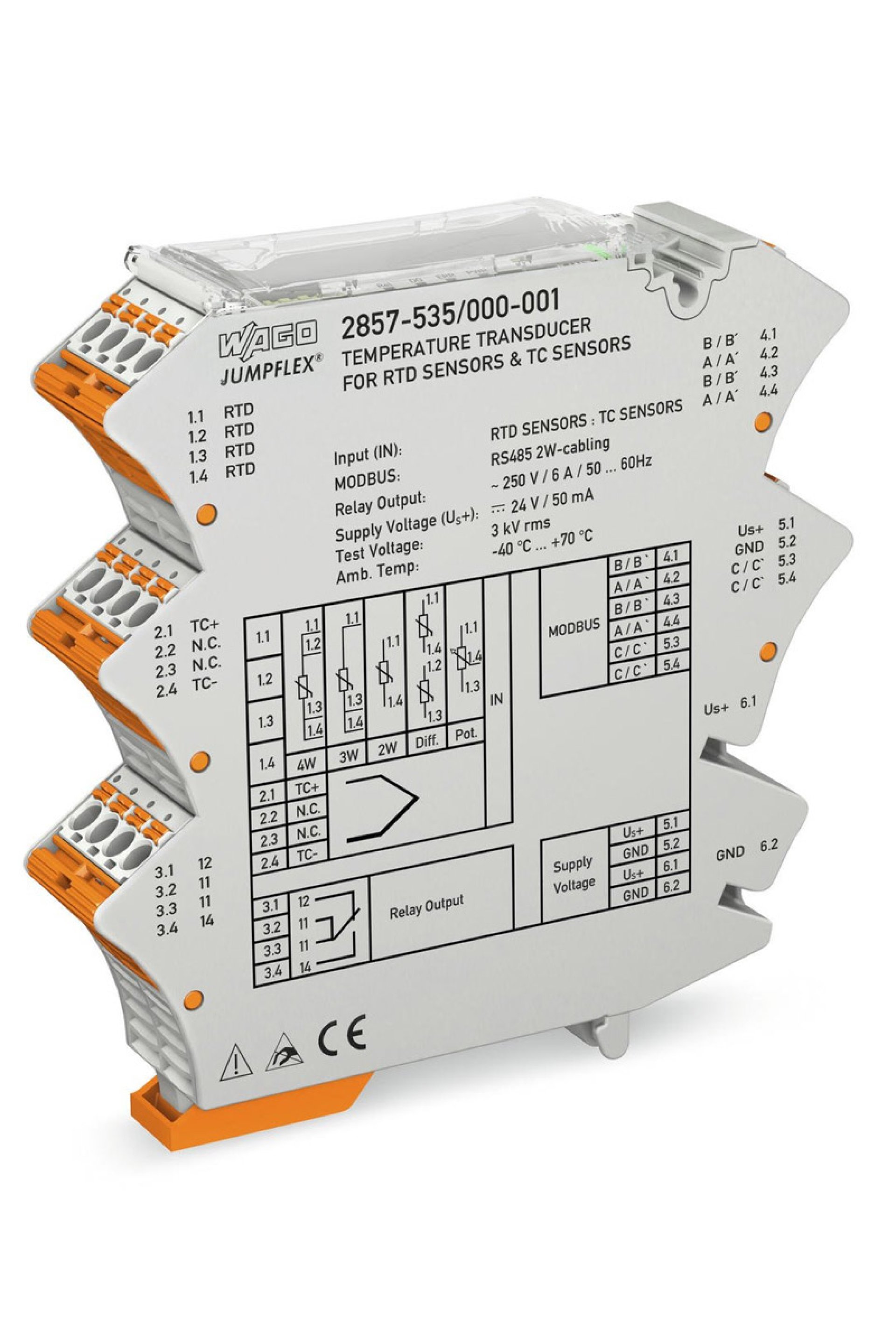

Wago 2857-535/000-001 RTD Termokupl Multifonksiyon Çevirici

Wago Multifonksiyon Çevirici Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Konfigürasyon Yapılandırma Seçenekleri : Arayüz Konfigürasyon Yazılımı Giriş Giriş sinyali tipi : RTD sensors Giriş - Rtd Sensörleri Sensör Tipleri (RTD) : Pt10 … Pt2000 (Genişletilebilir) Sensör Bağlantısı : 2 Telli, 3 Telli, 4 Telli, Diferansiyel, Potansiyometre Maks. Sensör Besleme Akımı (RTD) : ≤ 0,5 mA Ölçüm Aralığı Sıcaklığı (RTD) : -200 … 850°C Min. Ölçüm Süresi (RTD) : 50 K Giriş - Tc Sensörleri Sensör Tipleri (TC) : Tip J Tip K Tip E Tip R Tip N Tip S Tip T Tip B Tip C Ölçüm Aralığı Sıcaklığı (TC) : -210 … 1200 °C (Tip J) -200 … 1372 °C (Tip K) -200 … 1000 °C (Tip E) 250 … 1768 °C (Tip R) -200 … 1300 °C (Tip N) -50 … 1664 °C (Tip S) -200 … 400 °C (Tip T) 250 … 1820 °C (Tip B) 0 … 2320 °C (Tip C) Min. Ölçüm Süresi (TC) : 100 K Soğuk Bağlantı (Cold Junction) Kompanzasyonu : Açık/Kapalı (Varsayılan: Açık) Soğuk Kavşak Hatası : 3 K (tip. 2 K ) Giriş - Dirençler Giriş Aralığı Direnci : 0 … 10 kΩ Giriş Aralığı Potansiyometresi : 0 … 10 kΩ Min. Ölçüm Açıklığı : 50 Ω Çıktı - Modbus Adresleme : 64 Adresleme : döner kodlama anahtarı aracılığıyla: 1 … 99 servis arabirimi aracılığıyla: 1 … 247 (döner kodlama anahtarı 0 konumunda) Parit : Düz; Yapılandırılabilir Konnektör : 6 x picoMAX ® DAISY zinciri yapılandırması için Veriyolu Hattının Maks. Uzunluğu : 1000 m Sonalndırma Direnci : 150 Ω; 120 Ω + 1 nF (Değiştirilebilir) Parametreler : Giriş Kayıtlarını Oku (0x04): Ölçüm değeri: Adres (0x0000); veri türü (şamandıra); Erişim (okuma) Geçiş durumu: Adres (0x0002); veri türü (Kelime); Erişim (okuma) Çıkış - Röle Dielektrik Dayanımı, Açık Kontak (AC, 1 dak) : 1 kV rms Değişim Sayısı/Değiştirme Kontakları : 1 Maks. Anahtarlama Voltajı : AC 250 V Sınırlama Sürekli Akım (Röle; Terminal Bloğu Montajı) : 7 A (≤ 60 C) 3 A (60 … 70 C) Dielektrik Gücü Açık İletişim (AC, 1 dak) : 1 kVrms Anahtarlama Sınır (Röle) Sayısı : 1 veya 2 (Ayarlanabilir) Yapılandırılabilir Yükselme/Düşüş Gecikme Süresi (Röle) : 0 … 60 s (yazılım aracılığıyla) İletişim İletişim : Modbus RTU Arayüz : RS-485/2 Çekirdekli Bakır Kablo ACC. IEC 61158 ve EN50170'e Adresleme : 64 Veriyolu Hattının Maks. Uzunluğu : ≤ 1000 m Baud Hızı : 9,6 kBd … 19,2 kBd Sonalndırma Direnci : 150 Ω; 120 Ω + 1 nF (Değiştirilebilir) Adresleme : döner kodlama anahtarı aracılığıyla: 1 … 99 servis arabirimi aracılığıyla: 1 … 247 (döner kodlama anahtarı 0 konumunda) Sinyal İşleme FILTRE (T 10-90 ) : Hareketli Ortalama Değer (Filtreleme Seviyesi: 30) Adım Tepki Tip. : 131 ms (2 telli) 700 ms (3 telli) 700 ms (4 telli) 600 ms (Diferansiyel) 500 ms (Potansiyometre) 150 ms (Soğuk bağlantı kompanzasyonu (OFF)) 400 ms (Soğuk bağlantı (ON) kompanzasyonu) Ölçüm Hatası İletim hatası : ≤ %0,1 maks. ölçüm aralığında Ayarlı ölçüm aralığı iletim hatası : ≤ (100 K/set measurement range [K]) % Sıcaklık Katsayısı : ≤ %0,01 /K Güç Kaynağı Güç Kaynağı Türü : 24 VDC Nominal Besleme Gerilimi U S : DC 24 V Tedarik Voltaj Aralığı : -60 … +30 % Tedarik Voltajında Mevcut Tüketim : ≤ 50 mA Güvenlik Ve Koruma En 61010-2-030 İçin Ölçüm Devresi Bağlantılarının Nominal Voltajı : AC 300 V En/Ul 61010-2-030 İçin Ölçüm Kategorisi : CAT II (input) Aşırı Gerilim Kategorisi : II Koruma Sınıfı : IP20 Test Voltajı Test voltajı (giriş / çıkış / besleme) : AC 3 kV; 50 Hz; 1 dak. Test voltajı (Giriş / İletişim Arabirimi / Röle Çıkışı / Tedarik) : 3 KVAC; 50 ... 60 Hz; 1 dakika Test voltajı (giriş / DIN-raylı temas / röle çıkışı / tedarik) : 3 KVAC; 50 ... 60 Hz; 1 dakika En/Ul 61010-1 İçin Yalıtım Parametreleri Hat-Nötr İletken Voltaj : AC 300 V Aşırı Voltaj Kategorisi : II Kirlilik Derecesi : 2 Yalıtım Tipi (Giriş / DIN-Raylı Kişi / Röle Çıkışı / Tedarik) : Güçlendirilmiş Yalıtım Yalıtım Tipi (Giriş / İletişim Arabirimi /Röle Çıkışı / Tedarik) : Güçlendirilmiş Yalıtım Bağlantı Verisi Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,2 … 2,5 mm² / 24 … 12 AWG İnce Bükümlü Kablolar : 0,2 … 2,5 mm² / 24 … 12 AWG Sıyırma Uzunluğu : 9 … 10 mm Konnektör : 6 x picoMAX ® DAISY zinciri yapılandırması için Geometrik Veriler Genişlik : 22,5 mm Yükseklik : 110 mm Din-35 Rayının Üst Kenarından Uzunluk : 107 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 1,796 MJ Ağırlık : 13 g Çevresel Gereklilikler Kirlilik Derecesi : 2 Çevreleyen Hava (Çalışma) Sıcaklığı : -40 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C En 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı : ≥ (T Çevreleyen Hava + 10 K) Ul 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı (Min.) : 90 °C Bağıl Nem : 6 … 95 % (Yoğuşmasız) Maks. Çalışma Yüksekliği : 2000 m Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1 EN 61373
