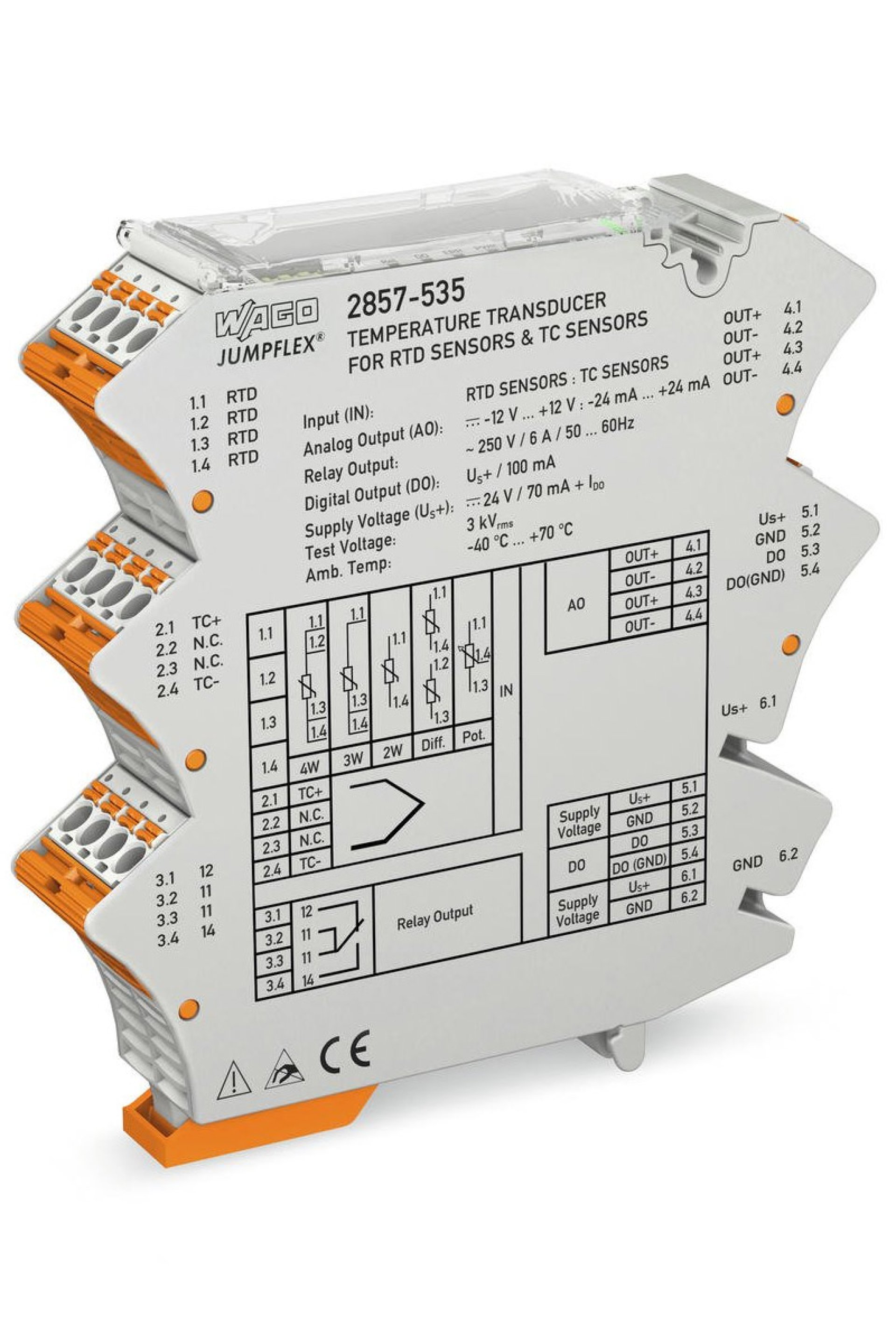

Wago 2857-535 RTD Termokupl Multifonksiyon Çevirici

Wago Multifonksiyon Çevirici Not:Bu ürünün garanti süresi 2 yıldır. Teknik Veri Konfigürasyon Yapılandırma Seçenekleri : Arayüz Konfigürasyon Yazılımı Giriş Giriş sinyali tipi : RTD sensors Giriş - Rtd Sensörleri Sensör Tipleri (RTD) : Pt10 … Pt2000 (Genişletilebilir) Sensör Bağlantısı : 2 Telli, 3 Telli, 4 Telli, Diferansiyel, Potansiyometre Maks. Sensör Besleme Akımı (RTD) : ≤ 0,5 mA Ölçüm Aralığı Sıcaklığı (RTD) : -200 … 850°C Min. Ölçüm Süresi (RTD) : 50 K Giriş - Tc Sensörleri Sensör Tipleri (TC) : Tip J Tip K Tip E Tip R Tip N Tip S Tip T Tip B Tip C Ölçüm Aralığı Sıcaklığı (TC) : -210 … 1200 °C (Tip J) -200 … 1372 °C (Tip K) -200 … 1000 °C (Tip E) 250 … 1768 °C (Tip R) -200 … 1300 °C (Tip N) -50 … 1664 °C (Tip S) -200 … 400 °C (Tip T) 250 … 1820 °C (Tip B) 0 … 2320 °C (Tip C) Min. Ölçüm Süresi (TC) : 100 K Soğuk Bağlantı (Cold Junction) Kompanzasyonu : Açık/Kapalı (Varsayılan: Açık) Soğuk Kavşak Hatası : 3 K (tip. 2 K ) Giriş - Dirençler Giriş Aralığı Direnci : 0 … 10 kΩ Giriş Aralığı Potansiyometresi : 0 … 10 kΩ Min. Ölçüm Açıklığı : 50 Ω Çıkış Çıkış sinyal türü : Akım Gerilim Çıkış sinyali voltajı : ± 12 V Çıkış sinyali akımı : ±24 mA Yük Empedansı (Çıkış/Voltaj) : ≥ 2 kΩ Yük Empedansı (Çıkış/Akım) : ≤ 600 Ω Çıkış - Dijital Maks. Anahtarlama Voltajı (DO) : Uygulanan besleme gerilimi : −0.3 V Maks. Sürekli Akım (DO) : 100 mA (dahili kısıtlama yok) Anahtarlama Sınır Sayısı (DO) : 1 veya 2 (Ayarlanabilir) Yapılandırılabilir Rise / Güz Gecikme Süresi (DO) : 0 … 60 s (yazılım aracılığıyla) Çıkış - Röle Dielektrik Dayanımı, Açık Kontak (AC, 1 dak) : 1 kV rms Değişim Sayısı/Değiştirme Kontakları : 1 Maks. Anahtarlama Voltajı : AC 250 V Sınırlama Sürekli Akım (Röle; Terminal Bloğu Montajı) : 7 A (≤ 60 C) 3 A (60 … 70 C) Dielektrik Gücü Açık İletişim (AC, 1 dak) : 1 kVrms Anahtarlama Sınır (Röle) Sayısı : 1 veya 2 (Ayarlanabilir) Yapılandırılabilir Yükselme/Düşüş Gecikme Süresi (Röle) : 0 … 60 s (yazılım aracılığıyla) Sinyal İşleme FILTRE (T 10-90 ) : Hareketli Ortalama Değer (Filtreleme Seviyesi: 30) Adım Tepki Tip. : 131 ms (2 telli) 700 ms (3 telli) 700 ms (4 telli) 600 ms (Diferansiyel) 500 ms (Potansiyometre) 150 ms (Soğuk bağlantı kompanzasyonu (OFF)) 400 ms (Soğuk bağlantı (ON) kompanzasyonu) Ölçüm Hatası İletim hatası : ≤ %0,1 maks. ölçüm aralığında Ayarlı ölçüm aralığı iletim hatası : ≤ (100 K/set measurement range [K]) % Sıcaklık Katsayısı : ≤ %0,01 /K Güç Kaynağı Güç Kaynağı Türü : 24 VDC Nominal Besleme Gerilimi U S : DC 24 V Tedarik Voltaj Aralığı : -60 … +30 % Tedarik Voltajında Mevcut Tüketim : ≤ 70 mA (+ I DO) Güvenlik Ve Koruma En 61010-2-030 İçin Ölçüm Devresi Bağlantılarının Nominal Voltajı : AC 300 V En/Ul 61010-2-030 İçin Ölçüm Kategorisi : CAT II (input) Aşırı Gerilim Kategorisi : II Koruma Sınıfı : IP20 Test Voltajı Test voltajı (giriş / çıkış / besleme) : AC 3 kV; 50 Hz; 1 dak. Test voltajı (giriş / analog çıkış / röle çıkışı / tedarik) : 3 KVAC; 50 ... 60 Hz; 1 dakika Test voltajı (giriş / DIN-raylı temas / röle çıkışı / tedarik) : 3 KVAC; 50 ... 60 Hz; 1 dakika En/Ul 61010-1 İçin Yalıtım Parametreleri Hat-Nötr İletken Voltaj : AC 300 V Aşırı Voltaj Kategorisi : II Kirlilik Derecesi : 2 Yalıtım Tipi (Giriş / Analog Çıkış / Röle Çıkışı / Tedarik) : Güçlendirilmiş Yalıtım Yalıtım Tipi (Giriş / DIN-Raylı Kişi / Röle Çıkışı / Tedarik) : Güçlendirilmiş Yalıtım Bağlantı Verisi Bağlantı Teknolojisi : CAGE CLAMP ® S Tek Damarlı Boylar : 0,2 … 2,5 mm² / 24 … 12 AWG İnce Bükümlü Kablolar : 0,2 … 2,5 mm² / 24 … 12 AWG Sıyırma Uzunluğu : 9 … 10 mm Geometrik Veriler Genişlik : 22,5 mm Yükseklik : 110 mm Din-35 Rayının Üst Kenarından Uzunluk : 107 mm Mekanik Veriler Montaj Tipi : DIN 35 Ray Malzeme Verileri Yangın Yükü : 1,796 MJ Ağırlık : 126,9 g Çevresel Gereklilikler Kirlilik Derecesi : 2 Çevreleyen Hava (Çalışma) Sıcaklığı : -40 … +70 °C Çevreleyen Hava (Depolama) Sıcaklığı : -40 … +85 °C En 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı : ≥ (T Çevreleyen Hava + 10 K) Ul 61010-2-201'E Göre Bağlantı Kablosunun Sıcaklık Aralığı (Min.) : 90 °C Bağıl Nem : 6 … 95 % (Yoğuşmasız) Maks. Çalışma Yüksekliği : 2000 m Standartlar/Spesifikasyonlar Uygunluk İşareti : CE Standartlar/Spesifikasyonlar : EN 61010-1 EN 61373
