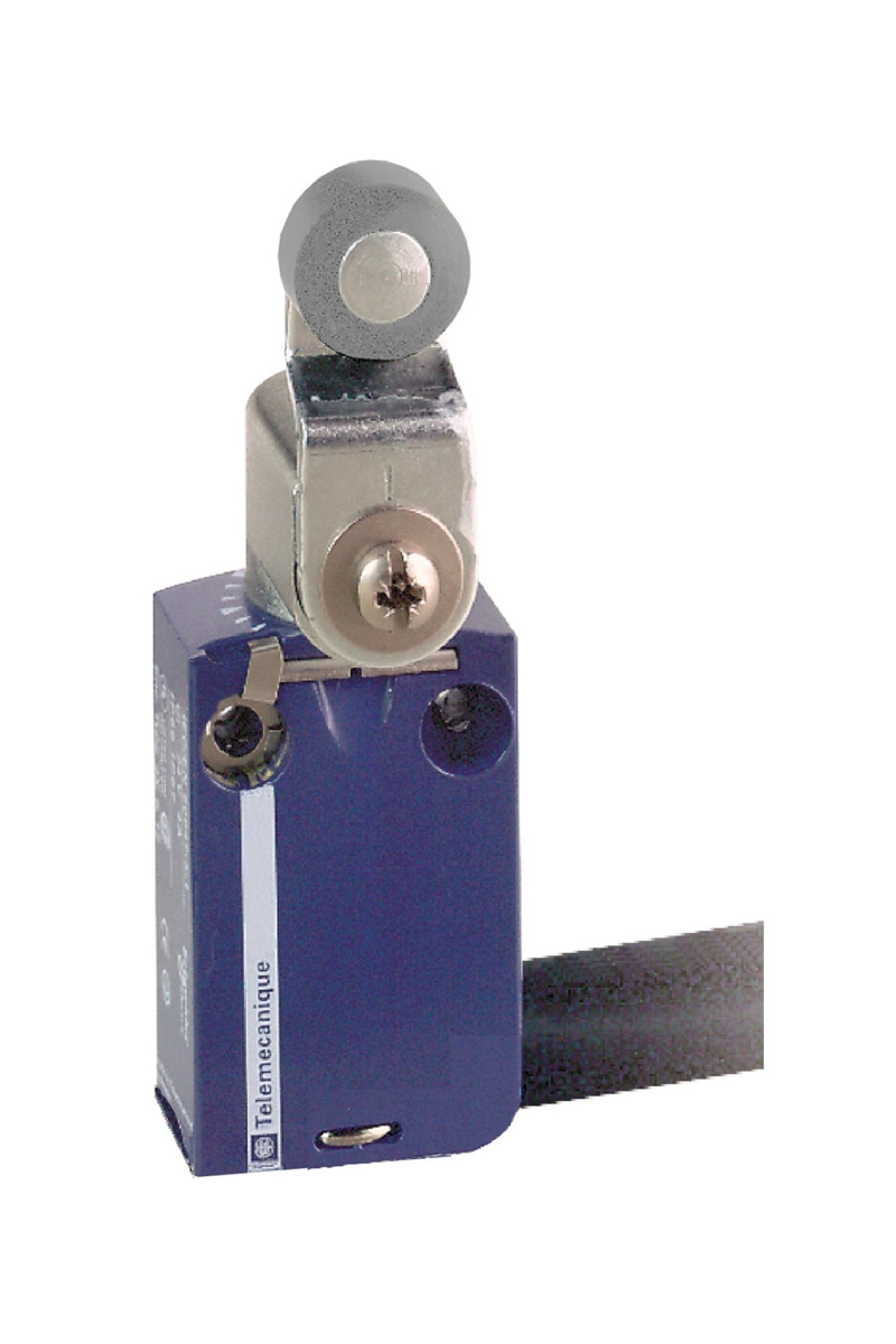

Telemecanique Sensors XCM-D2116L1 Limit Switch

Telemecanique Sensors Limit Switch Ürün Özellikleri Ürün serisi : Telemecanique Limit switches XC Standard Seri adı : Standart biçim Ürün ya da bileşen tipi : Limit anahtarı Ürün grubu : XCMD Sensör tasarımı : Minyatür Gövde tipi : Sabit Başlık tipi : Döner başlık Malzeme : Metal Gövde malzemesi : Zamak Başlık malzemesi : Zamak Sabitleme Modu : Gövdeyle Çalışma başlığının hareketi : Döner Operatörün tipi : Yaylı dönüş makara manivelası metal Yaklaşım tipi : Yanal yaklaşım, 2 yön Kutupların sayısı : 2 Kontak tipi ve düzenleme : 1 NK + 1 NA Kontak işlemi : Ani hareketli Tamamlayıcı Özellikler Raylar : 24/31 mm Anahtar çalıştırma : 30° kam aracılığıyla Elektrikli bağlantı : Çıkarılabilir kablo konnektörü Kablo uzunluğu : 1 m Kablo düzenleme : 5 x 0,75 mm² Tel yalıtım malzemesi : PvR Kontak yalıtım biçimi : Zb Pozitif açıklık : Ile Pozitif açıklık minimum gücü : 0,5 N Minimum açma gücü : 0,1 N Maksimum çalıştırma hızı : 1,5 m/s Kontak kodu gösterimi : B300, AC-15 (Ue = 240 V), Ie = 1,5 A 'e uygunEN/IEC 60947-5-1 ek A [Ui] nominal yalıtım voltajı : 300 V (kirlilik derecesi 3) 'e uygunUL 508 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-5-1 300 V (kirlilik derecesi 3) 'e uygunCSA C22.2 No 14 Maximum resistance across terminals : 25 mOhm 'e uygunIEC 60255-7 kategori 3 [Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60664 4 kV 'e uygunIEC 60947-1 Kisa devre korumasi : 6 A kartuş sigorta, tip gG Elektrik dayanıklılığı : 5000000 cycles, DC-13, 120 V, 1 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 3 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 2 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C Mekanik dayanıklılık : 10000000 cycles Genişlik : 30 mm Yükseklik : 50 mm Derinlik : 16 mm Ürün ağırlığı : 0,225 kg Ortam Koşulları Darbe dayanımı : 25 gn için 18 ms 'e uygunIEC 60068-2-27 Titreşim direnci : 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 IP koruma derecesi : IP66 'e uygunIEC 60529 IP67 'e uygunIEC 60529 IP68 'e uygunIEC 60529 IK koruma derecesi : IK06 'e uygunEN 62262 Aşırı gerilim kategorisi : Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…70 °C Koruyucu bakım : TC Ürün sertifikaları : UL CCC CSA Standartlar : UL 508 CSA C22.2 No 14 EN/IEC 60204-1 EN/IEC 60947-5-1
