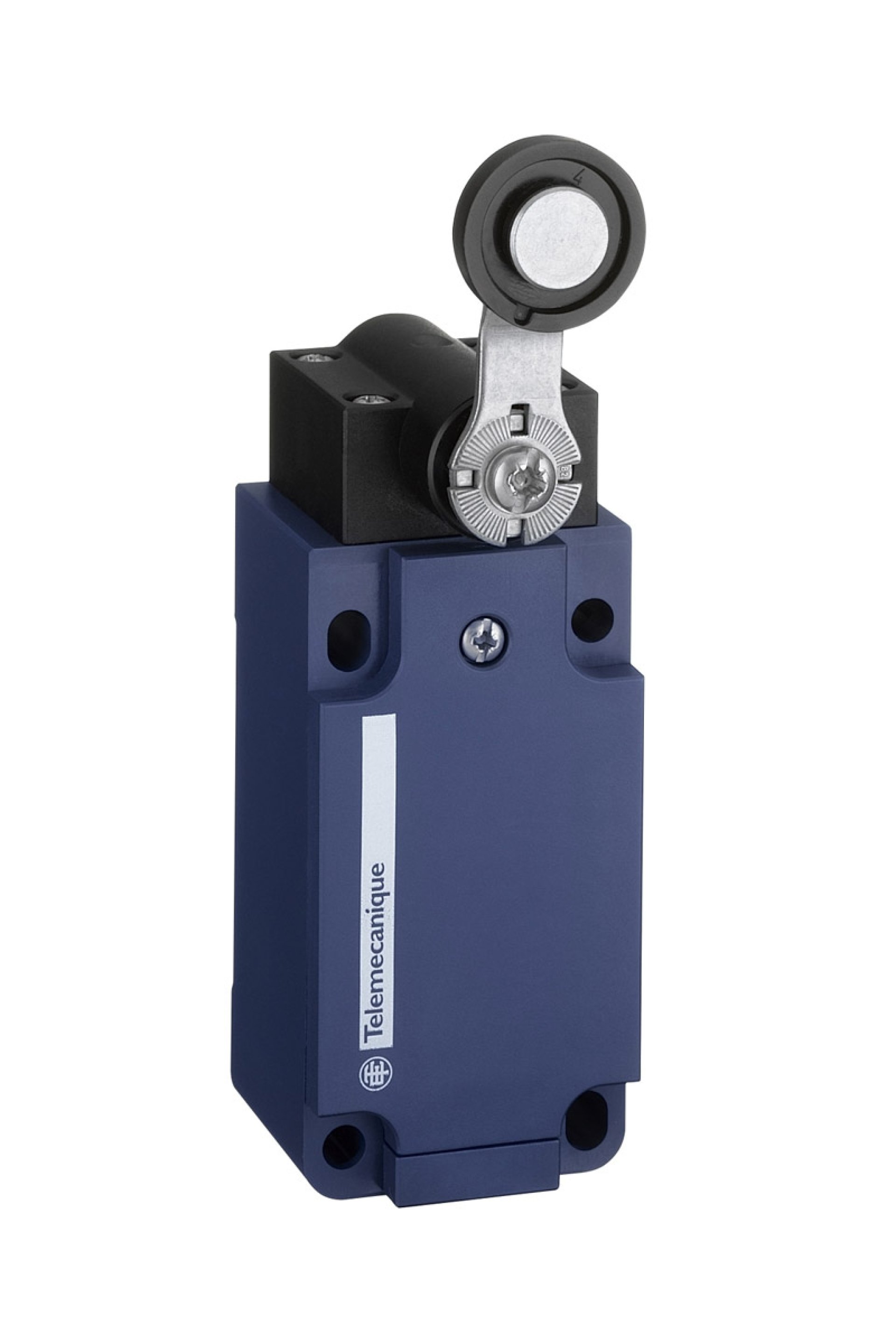

Telemecanique Sensors XCKS131 Makaralı Manivela Limit Switch

Telemecanique Sensors Limit Switch Ürün Özellikleri Ürün serisi : Telemecanique limit anahtarları XC standardı Seri adı : Standart biçim Ürün ya da bileşen tipi : Limit anahtarı Ürün grubu : XCKS Sensör tasarımı : Biçim A 'e uygunCENELEC EN 50041 Gövde tipi : Sabit Başlık tipi : Döner başlık Malzeme : Plastik Gövde malzemesi : Plastik Başlık malzemesi : Plastik Sabitleme Modu : Gövdeyle Çalışma başlığının hareketi : Döner Operatörün tipi : Yaylı dönüş makara manivelası thermoplastik Yaklaşım tipi : Yanal yaklaşım, 1 veya 2 programlanabilir yön Kablo girişi : Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9…12 mm Kutupların sayısı : 2 Kontak tipi ve düzenleme : 1 NK + 1 NA Kontak işlemi : Ani hareketli Tamamlayıcı Özellikler Anahtar çalıştırma : 30° kam aracılığıyla Elektrikli bağlantı : Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² Kontak yalıtım biçimi : Zb Adımların sayısı : 1 Pozitif açıklık minimum torku : 0,15 N.m Minimum açma torku : 0,1 N.m Minimum çalıştırma hızı : 0,01 m/dk Maksimum çalıştırma hızı : 1,5 m/s [Ithe] klasik muhafazalı termik akım : 10 A AC [Ui] nominal yalıtım voltajı : 300 V 'e uygunUL 508 Terminallerde maksimum direnç : 25 MOhm 'e uygun IEC 60255-7 kategori 3 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60664 Kisa devre korumasi : 10 A kartuş sigorta, tip gG Elektrik dayanıklılığı : 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C Mekanik dayanıklılık : 20000000 Döngü Genişlik : 40 mm Yükseklik : 130 mm Derinlik : 60 mm Ürün ağırlığı : 0,16 kg Terminallerin açıklaması ISO n°1 : (13-14)NO (21-22)NC Ortam Koşulları Darbe dayanımı : 40 gn için 11 ms 'e uygunIEC 60068-2-27 Titreşim direnci : 25 gn (f= 10…500 Hz) 'e uygun IEC 60068-2-6 IP koruma derecesi : IP67 'e uygun IEC 60529 IP66 'e uygun IEC 60529 Elektrik çarpmasına karşı koruma sınıfı : Sınıf II 'e uygunIEC 61140 Sınıf II 'e uygunNF C 20-030 Aşırı gerilim kategorisi : Class II 'e uygun IEC 61140 Class II 'e uygun NFC 20-030 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…70 °C Koruyucu bakım : TC Ürün sertifikaları : UL CSA CCC Standartlar : IEC 60947-5-1 EN 60947-5-1 UL 508 CSA C22.2 No 14 CENELEC EN 50041 IEC 60204-1 EN 60204-1
