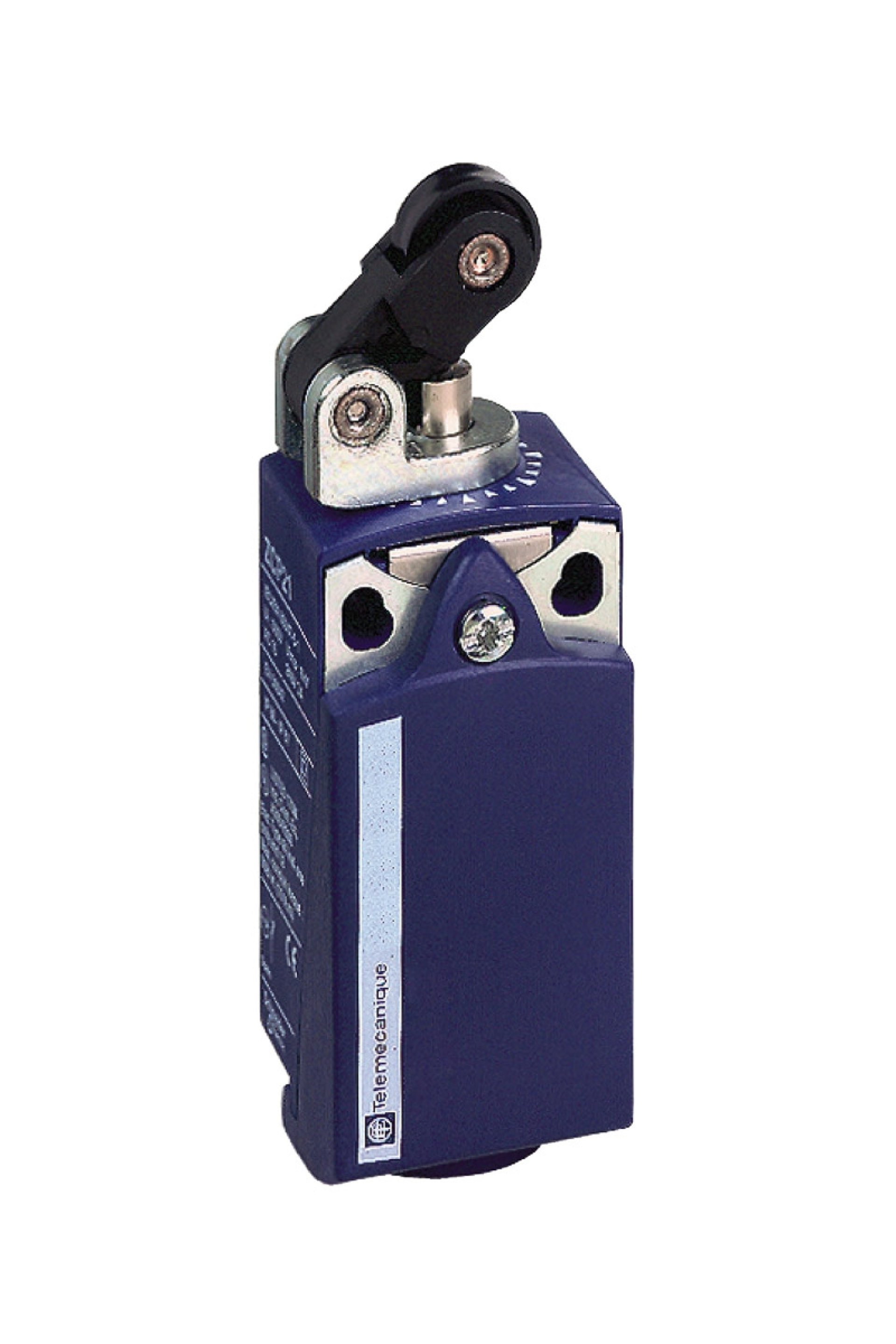

Telemecanique Sensors Limit Switch Ürün Özellikleri Ürün serisi : Telemecanique Limit switches XC Standard Seri adı : Standart biçim Ürün ya da bileşen tipi : Limit anahtarı Ürün grubu : XCKP Sensör tasarımı : Kompakt biçimli E 'e uygunCENELEC EN 50047 Gövde tipi : Sabit Başlık tipi : Pim başlığı Malzeme : Plastik Gövde malzemesi : Plastik Başlık malzemesi : Zamak Sabitleme Modu : Gövdeyle Çalışma başlığının hareketi : Lineer Operatörün tipi : Yaylı dönüş makara manivelası pimi thermoplastik Yaklaşım tipi : Yanal yaklaşım, 1 yön Kutupların sayısı : 2 Kontak tipi ve düzenleme : 1 NK + 1 NA Kontak işlemi : Ani hareketli Tamamlayıcı Özellikler Anahtar çalıştırma : 30° kam aracılığıyla Elektrikli bağlantı : Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² Kablo girişi : M16 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 4…8 mm Kontak yalıtım biçimi : Zb Pozitif açıklık : Ile Pozitif açıklık minimum gücü : 18 N Minimum açma gücü : 6 N Maksimum çalıştırma hızı : 1 m/s Tekrarlama doğruluğu : Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile Kontak kodu gösterimi : A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A [Ui] nominal yalıtım voltajı : 300 V 'e uygunUL 508 Maximum resistance across terminals : 25 MOhm 'e uygunIEC 60255-7 kategori 3 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60664 Kisa devre korumasi : 10 A kartuş sigorta, tip gG Elektrik dayanıklılığı : 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C Mekanik dayanıklılık : 15000000 cycles Genişlik : 31 mm Yükseklik : 65 mm Derinlik : 30 mm Ürün ağırlığı : 0,105 kg Terminallerin açıklaması ISO n°1 : (21-22)NC (13-14)NO Ortam Koşulları Darbe dayanımı : 50 gn için 11 ms 'e uygunIEC 60068-2-27 Titreşim direnci : 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 IP koruma derecesi : IP66 'e uygunIEC 60529 IP67 'e uygunIEC 60529 IK koruma derecesi : IK04 'e uygunEN 50102 Elektrik çarpmasına karşı koruma sınıfı : Sınıf II 'e uygunIEC 61140 Sınıf II 'e uygunNF C 20-030 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…70 °C Koruyucu bakım : TC Ürün sertifikaları : CCC CSA UL Standartlar : EN 60204-1 IEC 60204-1 EN 60947-5-1 IEC 60947-5-1 CSA C22.2 No 14 UL 508
